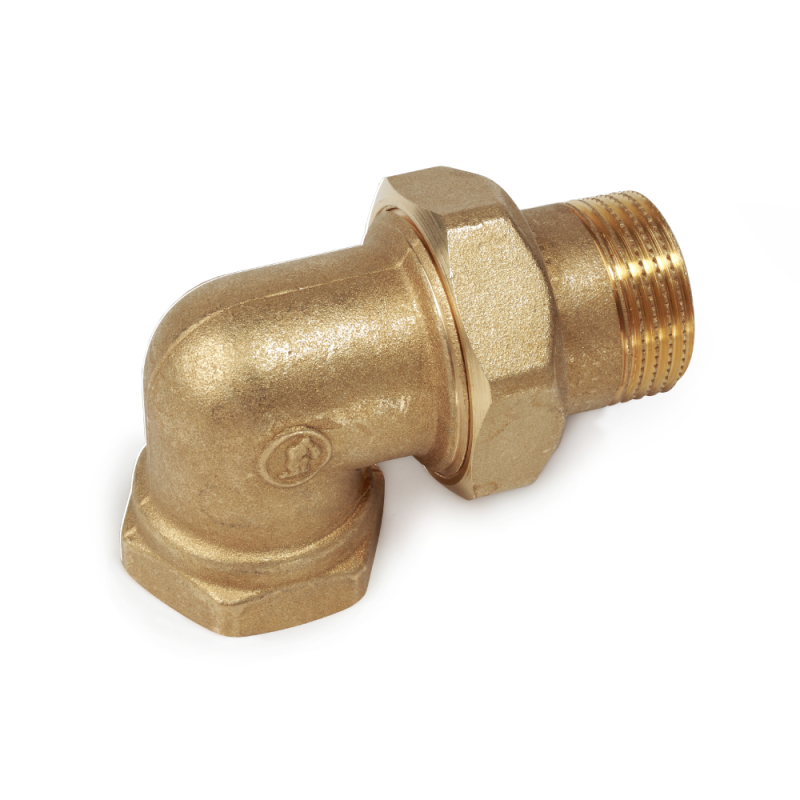

Giacomini R19Y005 Raccordo curvo 90° a tre pezzi 1" F x 1" M - bocchettone in ottone

Raccordo curvo Giacomini R19Y005 per impianti idraulici e solari termici

Il Giacomini R19Y005 è un raccordo curvo a 90° in tre pezzi con attacchi filettati G 1" femmina x G 1" maschio a bocchettone, realizzato in ottone UNI EN 12165 CW617N. Progettato per impianti idraulici, sanitari e sistemi solari termici, consente una deviazione del flusso efficiente mantenendo una connessione sicura e smontabile. Grazie alla configurazione a tre elementi, permette interventi di manutenzione senza modifiche alle tubazioni.

Caratteristiche tecniche

• Marca: Giacomini
• Codice prodotto: R19Y005
• Modello: R19
• Tipologia: raccordo curvo 90° a tre pezzi
• Connessioni: G 1" F x G 1" M
• Pressione massima di esercizio: 10 bar
• Campo di temperatura: 5 - 160 °C
• Fluido di impiego: acqua e fluidi compatibili

Materiali costruttivi

• Corpo: ottone UNI EN 12165 CW617N
• Elemento di tenuta: guarnizione in PTFE

Dimensioni e configurazione

• Attacchi: G 1" F x G 1" M
• Configurazione: curvo a 90° con bocchettone
• Struttura: tre pezzi smontabili

Funzione

Il raccordo curvo a 90° consente il cambio di direzione del flusso all’interno dell’impianto mantenendo una tenuta affidabile. Il sistema a bocchettone permette lo smontaggio rapido del collegamento, facilitando operazioni di manutenzione, sostituzione e ispezione.

Installazione

• Collegamento su filettature femmina e maschio
• Montaggio e smontaggio facilitati tramite bocchettone
• Utilizzo di utensili standard
• Adatto per configurazioni ad angolo in spazi tecnici

Applicazioni

• Impianti idraulici civili e industriali
• Impianti sanitari
• Impianti solari termici
• Sistemi di distribuzione con variazione di direzione del flusso

Vantaggi

• Deviazione del flusso a 90° efficiente
• Struttura smontabile per manutenzione rapida
• Elevata resistenza a temperatura e pressione
• Materiale robusto in ottone
• Affidabilità e durata nel tempo
