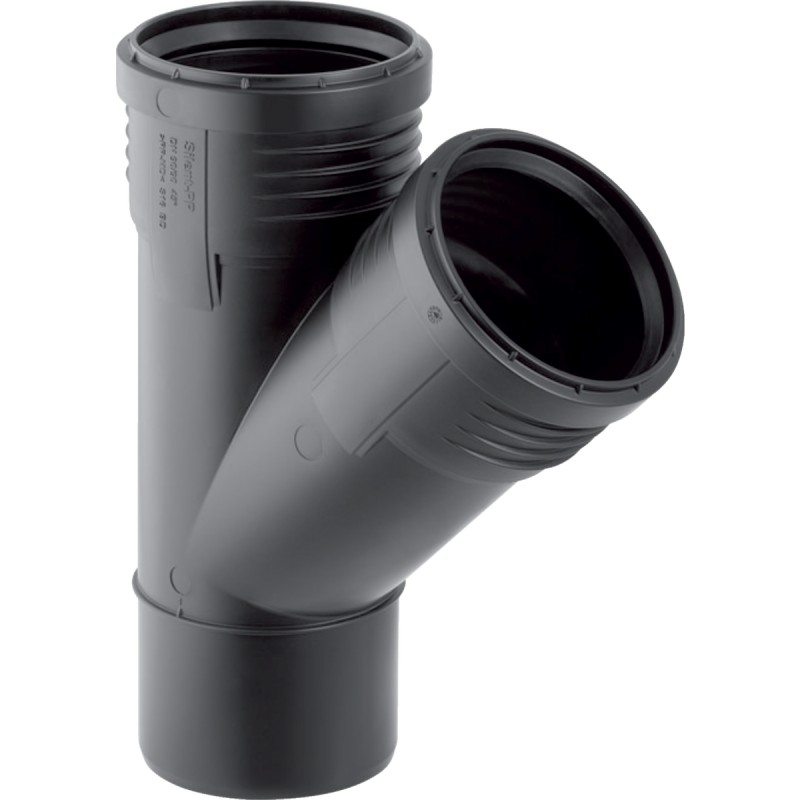

Braga Geberit Silent-PP 45° scarichi 50 x 40 mm - Geberit 390.231.14.1

Raccordo fonoassorbente in PP-MD a Y angolo 45° - Geberit 390.231.14.1

Il prodotto è una braga di derivazione appartenente alla serie Geberit Silent-PP, sviluppata specificamente per l'allestimento di reti di scarico all'interno degli edifici. Il raccordo presenta una conformazione a Y con un angolo di innesto di 45 gradi ed è progettato per il collegamento di condotte con diametro nominale principale di 50 mm e diametro della derivazione di 40 mm. Rientrando nei range dimensionali previsti dal produttore, questo specifico componente risulta idoneo anche per l'integrazione in sistemi di aspirazione centralizzata per case monofamiliari.

Materiale costruttivo e isolamento acustico

Il componente è realizzato in PP-MD, un polipropilene additivato con cariche minerali. L'adozione di questa miscela polimerica conferisce al raccordo eccellenti prestazioni fonoisolanti, abbattendo in modo significativo le emissioni acustiche generate dal flusso dei fluidi o dell'aria all'interno delle tubazioni. La stabilità della tenuta idraulica è assicurata da una guarnizione preassemblata in EPDM, inserita per garantire la massima affidabilità nel lungo termine.

Parametri termici e quote di installazione

La posa in opera della braga può essere eseguita in ambienti con una temperatura d'installazione operativa compresa tra -10 e +40 °C. Il polimero PP-MD è caratterizzato da un coefficiente di dilatazione termica di 0,08 mm/(m·K), un parametro fondamentale per il calcolo delle dilatazioni lineari e per il corretto ancoraggio dell'impianto mediante appositi collari.

Riepilogo delle Specifiche Tecniche

• Tipologia prodotto: Braga a Y per deviazione
• Serie: Geberit Silent-PP
• Campi di applicazione: Scarichi idrosanitari interni, aspirazione centralizzata
• Diametro principale (d): 50 mm
• Diametro derivazione (d1): 40 mm
• Angolo di derivazione (arc): 45°
• Materiale costruttivo: PP-MD (Polipropilene additivato)
• Materiale guarnizione: EPDM
• Altezza totale (H): 10,2 cm
• Quota asse (Z1): 0,7 cm
• Quota asse (Z2): 5,8 cm
• Quota asse (Z3): 5,6 cm
• Dilatazione termica: 0,08 mm/(m·K)
• Temperatura d'installazione: da -10 a +40 °C
