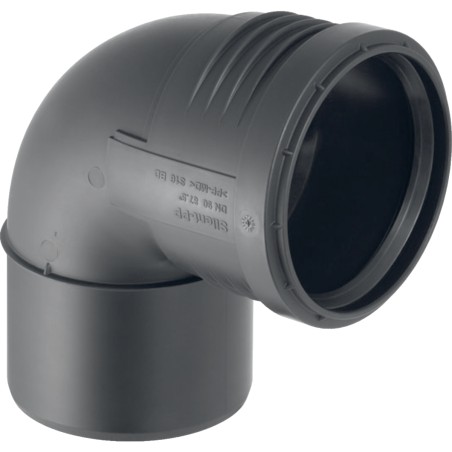

Curva Geberit Silent-PP 87,5° per scarichi 90 mm - Geberit 390.424.14.1

Raccordo fonoassorbente in PP-MD angolo 87,5° diametro 90 mm - Geberit 390.424.14.1

Il prodotto è una curva di deviazione appartenente alla serie Geberit Silent-PP, progettata per la realizzazione di sistemi di scarico all'interno degli edifici. Il componente è strutturato per l'integrazione su condotte idrosanitarie con un diametro nominale di 90 mm e definisce una variazione di direzione dell'impianto con un angolo di curvatura pari a 87,5 gradi.

Proprietà acustiche e materiale costruttivo

Il raccordo è stampato in polipropilene rinforzato con cariche minerali (PP-MD). L'impiego di questo specifico polimero conferisce all'elemento ottime prestazioni fonoisolanti, riducendo in modo significativo la trasmissione del rumore generato dal deflusso dei fluidi. Il sistema di tenuta idraulica è garantito dall'integrazione di una guarnizione preassemblata in EPDM, posizionata per assicurare un accoppiamento affidabile nel tempo.

Specifiche termiche e parametri di posa

Il componente è progettato per essere installato in ambienti caratterizzati da temperature operative comprese tra -10 e +40 °C. Il materiale costitutivo presenta un coefficiente di dilatazione termica di 0,08 mm/(m·K), un dato tecnico essenziale per il corretto dimensionamento e per il posizionamento dei sistemi di staffaggio della rete di scarico durante la fase di posa in opera.

Riepilogo delle Specifiche Tecniche

• Tipologia prodotto: Curva di scarico
• Serie: Geberit Silent-PP
• Campi di applicazione: Condotte di scarico all'interno degli edifici
• Angolo di curvatura (arc): 87,5°
• Diametro nominale (d): 90 mm
• Materiale costruttivo: PP-MD (Polipropilene additivato)
• Materiale guarnizione: EPDM
• Quota di inserimento (X): 11 cm
• Quota asse (Z): 6 cm
• Quota asse (Z1): 4,8 cm
• Dilatazione termica: 0,08 mm/(m·K)
• Temperatura d'installazione: da -10 a +40 °C
