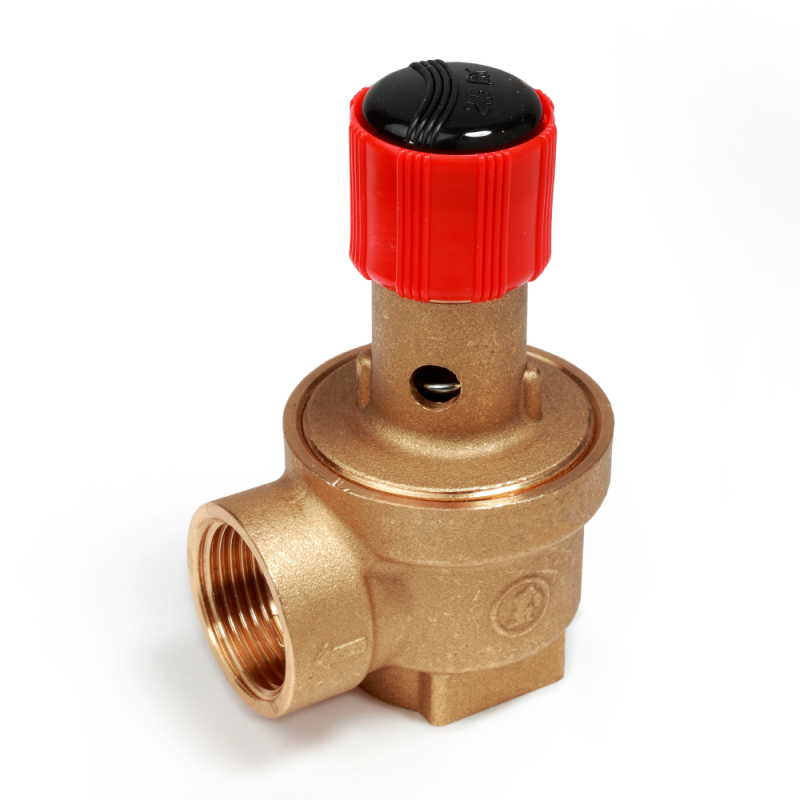

Giacomini R140Y006 Valvola di sicurezza a membrana 1/2" x 4 bar - ottone per impianti termici

Valvola di sicurezza Giacomini R140Y006 per controllo pressione impianti

La Giacomini R140Y006 è una valvola di sicurezza a membrana progettata per la protezione dei generatori di calore e degli impianti idrosanitari. Il dispositivo interviene automaticamente in caso di aumento della pressione oltre il valore di taratura, garantendo sicurezza e continuità operativa.

Fornita con taratura di fabbrica a 4 bar, la valvola assicura un funzionamento preciso e stabile senza necessità di regolazioni.

Caratteristiche tecniche principali

• Marca: Giacomini
• Codice: R140Y006
• Tipologia: valvola di sicurezza a membrana
• Attacchi: femmina - femmina G 1/2"
• Pressione di taratura: 4 bar
• Pressione nominale: 10 bar
• Sovrapressione apertura: 20%
• Scarto di chiusura: 20%
• Campo temperatura: 5 - 110 °C
• Fluidi di impiego: acqua calda, acqua fredda, aria
• Conformità: direttiva PED 2014/68/UE (categoria IV)

Materiali e costruzione

• Corpo: ottone UNI EN 12165 CW617N
• Membrana: EPDM
• Asta: rame
• Molla: acciaio
• Guarnizione: fibra vegetale
• Componenti interni: ottone UNI EN 12164 CW617N
• Manopola: polimero tecnico ad alta resistenza

Dimensioni e ingombri

• Connessioni: G 1/2"F x G 1/2"F
• Dimensioni (A x B x C): 48 x 84 x 38 mm
• Diametro orifizio: 16 mm
• Sezione netta: 200,96 mm²

Prestazioni operative

• Pressione di apertura: circa 4,8 bar
• Pressione di chiusura: circa 3,2 bar
• Portata di scarico: 72,93 kg/h
• Capacità generatore: fino a 42,3 kW

I dati sono determinati secondo UNI EN ISO 4126-1 e garantiscono prestazioni affidabili nei sistemi pressurizzati :contentReference[oaicite:0]{index=0}.

Funzionamento della valvola

La valvola opera tramite un sistema a molla antagonista: quando la pressione del fluido supera il valore di taratura, la spinta del fluido provoca l’apertura dell’otturatore, consentendo lo scarico controllato. Una volta ristabilita la pressione, la valvola si richiude automaticamente entro lo scarto previsto.

Installazione

Per garantire il corretto funzionamento e la sicurezza dell’impianto, la valvola deve essere installata:

• sulla tubazione di mandata o nella parte superiore del generatore
• a una distanza massima di 1 metro dal generatore di calore
• senza organi di intercettazione tra generatore e valvola
• con scarico visibile e adeguatamente convogliato

Non installare la valvola in posizione capovolta per evitare accumulo di impurità e malfunzionamenti :contentReference[oaicite:1]{index=1}.

Applicazioni

• Impianti di riscaldamento a circuito chiuso
• Caldaie e generatori di calore
• Impianti idrosanitari
• Sistemi di distribuzione acqua calda e fredda

Manutenzione

È consigliata una verifica periodica almeno annuale per controllare il corretto intervento della valvola. Eventuali impurità possono essere rimosse tramite spurghi periodici, mantenendo elevate le prestazioni nel tempo :contentReference[oaicite:2]{index=2}.

Vantaggi

• Precisione e affidabilità di intervento
• Costruzione robusta in ottone
• Elevata resistenza alle condizioni operative
• Facilità di installazione
• Conformità normativa europea
