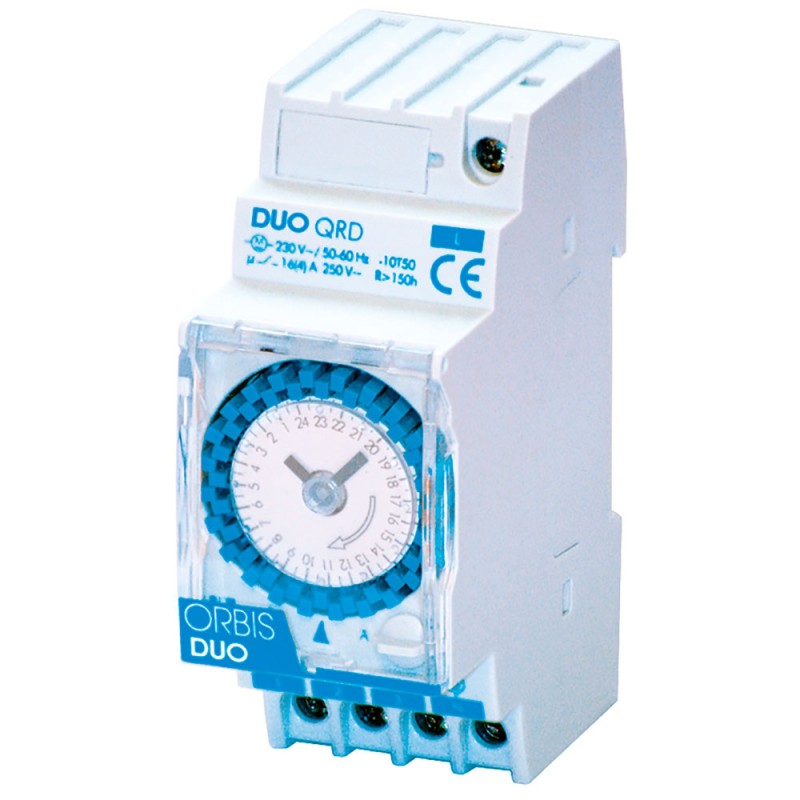

ORBIS OB292032 DUO QRD interruttore orario elettromeccanico 2 moduli DIN - giornaliero 230V

Interruttore orario DIN 35 x 88 x 65 mm, 16 A, riserva 150 ore - ORBIS OB292032

ORBIS OB292032 DUO QRD è un interruttore orario elettromeccanico modulare a 2 moduli DIN, con programmazione giornaliera, alimentazione 230 V AC e installazione su barra DIN da 35 mm secondo EN 60715. Dispone di contatto in scambio 16 (4) A / 250 V AC, riserva di carica 150 ore, 48 cavalieri, tempo minimo di intervento 30 minuti e dimensioni 35 x 88 x 65 mm.

Descrizione prodotto

L'interruttore orario ORBIS DUO QRD è progettato per la gestione automatica di un carico elettrico tramite programmazione giornaliera. La struttura modulare a 2 moduli DIN consente l'integrazione diretta nei quadri elettrici, su barra DIN da 35 mm.

Il dispositivo permette di impostare gli interventi nell'arco delle 24 ore mediante disco di programmazione con 48 divisioni. Il selettore automatico-manuale consente di scegliere il funzionamento programmato oppure il comando manuale del circuito.

Il coperchio trasparente piombabile protegge la programmazione da manomissioni accidentali, mentre la riserva di carica mantiene il funzionamento dell'orologio anche in caso di interruzione temporanea dell'alimentazione.

Caratteristiche tecniche

• Marca: ORBIS
• Codice prodotto: OB292032
• Modello: DUO QRD
• Tipologia: interruttore orario elettromeccanico modulare
• Programmazione: giornaliera, 24 ore
• Installazione: barra DIN da 35 mm secondo EN 60715
• Tipo di montaggio: barra DIN
• Numero moduli DIN: 2
• Numero canali: 1
• Tensione nominale: 230 V AC
• Frequenza nominale: 50-60 Hz
• Tipo di tensione di alimentazione: AC
• Portata contatti: 16 (4) A / 250 V AC
• Corrente di commutazione nominale a 250 V AC: 16 A
• Tipo di contatto: in scambio
• Esecuzione contatto: contatto invertitore
• Contatto libero da potenziale: sì
• Numero cavalieri: 48
• Divisione disco programma: 48 settori
• Tempo minimo intervento: 30 minuti
• Riserva di carica: 150 ore dopo 96 ore di carica ininterrotta
• Riserva di marcia: 150 ore
• Precisione di funzionamento: ±1 secondo al giorno a 22 °C
• Scostamento giornaliero orologio: 1 secondo
• Autoconsumo: 0,5 W
• Interruttore manuale: OFF-Automatico-ON
• Comando manuale: sì
• Controllato al quarzo: sì
• Cambio automatico ora estiva/invernale: no
• Programma settimanale: no
• Programma annuale: no
• Temperatura di funzionamento: da -10 °C a +50 °C
• Classe di protezione: II secondo EN 60335 in condizioni di montaggio corrette
• Grado di protezione: IP20 secondo EN 60529
• Larghezza: 35 mm
• Altezza: 88 mm
• Profondità: 65 mm
• Barcode: 8426709108953

Carichi massimi comandabili

• Lampade a incandescenza: 3000 W
• Lampade fluorescenti: 1200 VA
• Lampade alogene basso voltaggio: 2000 VA
• Lampade alogene 230 V AC: 3000 W
• Lampade basso consumo: 1000 VA
• LED: 200 VA

Funzioni principali

• Programmazione giornaliera su ciclo 24 ore
• Commutazione minima ogni 30 minuti
• 48 cavalieri per la definizione degli interventi giornalieri
• Selettore automatico-manuale
• Comando manuale OFF-Automatico-ON
• Coperchio trasparente piombabile
• Riserva di carica di 150 ore

Applicazioni

• Automazione giornaliera di circuiti elettrici
• Comando temporizzato di illuminazione
• Gestione di carichi elettrici in quadri modulari
• Installazioni civili, commerciali e tecniche su barra DIN
• Programmazione oraria di utenze con ciclo giornaliero ripetitivo

Vantaggi principali

• Formato compatto a 2 moduli DIN per installazione in quadro elettrico
• Programmazione elettromeccanica semplice e immediata
• Riserva di carica 150 ore per continuità di funzionamento in assenza rete
• Portata contatti 16 A per comando di carichi compatibili
• Selettore manuale OFF-Automatico-ON per gestione diretta del circuito
• Coperchio trasparente piombabile per protezione della programmazione
• Soluzione affidabile per automazioni giornaliere in impianti elettrici
