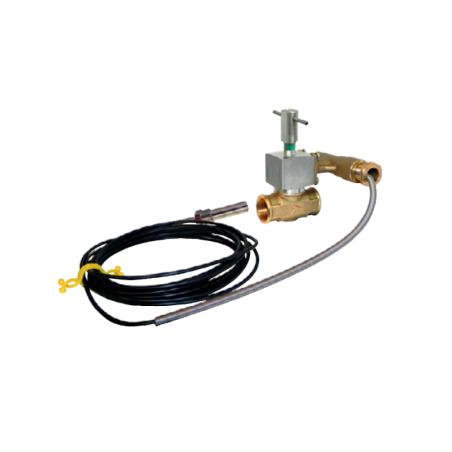

Giacomini N143Y004 Valvola intercettazione combustibile 3/4" filettata 98 °C

Valvola di intercettazione combustibile Giacomini N143Y004

La Giacomini N143Y004 è una valvola di sicurezza ad azione positiva con attacco 3/4" filettato e dimensioni 66 x 109 x 34 mm, progettata per l’intercettazione automatica del combustibile nei sistemi termici. Dispositivo qualificato INAIL, garantisce la chiusura immediata del flusso in condizioni di sovratemperatura, assicurando elevati standard di sicurezza negli impianti.

Specifiche tecniche

• Marca: Giacomini
• Codice: N143Y004
• Dimensione: 3/4" filettato
• Temperatura di taratura: 98 °C (+0/-5 °C)
• Pressione massima di esercizio: 1 bar
• Campo di temperatura ambiente: -15 ÷ 70 °C
• Lunghezza capillare: 5 m
• Attacco pozzetto: 1/2"M
• Resistenza meccanica: Gruppo 2 (EN 13611:2007)

Funzionamento

La valvola interviene automaticamente interrompendo il flusso di combustibile al bruciatore quando la temperatura dell’acqua raggiunge il valore di taratura. Il sistema ad azione positiva garantisce l’intervento anche in caso di danneggiamento del capillare o del bulbo sensore. Il riarmo è possibile solo dopo la riduzione della temperatura di almeno 11 ±2 °C rispetto al valore di intervento.

Materiali e costruzione

• Corpo e coperchio in ottone OT-58 (UNI EN 12164)
• Componenti interni in acciaio inox, alluminio e ottone
• Organi di tenuta in gomma FKM
• Pozzetto in ottone per inserimento bulbo sensore

Caratteristiche di sicurezza

• Valvola ad azione positiva non dipendente da energia esterna
• Intervento automatico in caso di sovratemperatura
• Blocco irreversibile in caso di rottura del sistema sensibile
• Certificazione e taratura INAIL con verbale originale

Applicazioni

• Impianti termici civili e industriali
• Centrali termiche
• Sistemi con bruciatori a gas o combustibile liquido
• Impianti con gas metano, GPL, gasolio e olio combustibile

Installazione

• Installazione sulla tubazione di adduzione combustibile al bruciatore
• Montaggio nel rispetto del senso di flusso indicato sul corpo valvola
• Inserimento del bulbo entro 1 m dalla caldaia nel flusso del fluido
• Installazione eseguita da personale qualificato

Dimensioni

• A: 66 mm
• B: 109 mm
• C: 34 mm

Normative e conformità

• Direttiva PED 2014/68/UE
• Qualificazione INAIL (ex ISPESL)
• EN 13611:2007
• Attacchi filettati secondo EN 10226

Descrizione tecnica

La Giacomini N143Y004 è una valvola di intercettazione combustibile progettata per garantire la sicurezza degli impianti termici attraverso un sistema ad azione positiva altamente affidabile. Con temperatura di intervento a 98 °C, struttura robusta in ottone e certificazione INAIL, rappresenta una soluzione professionale per la protezione contro il surriscaldamento nei sistemi a combustibile. L’integrazione del capillare e del bulbo sensore consente un controllo preciso della temperatura e un intervento tempestivo in condizioni critiche.
