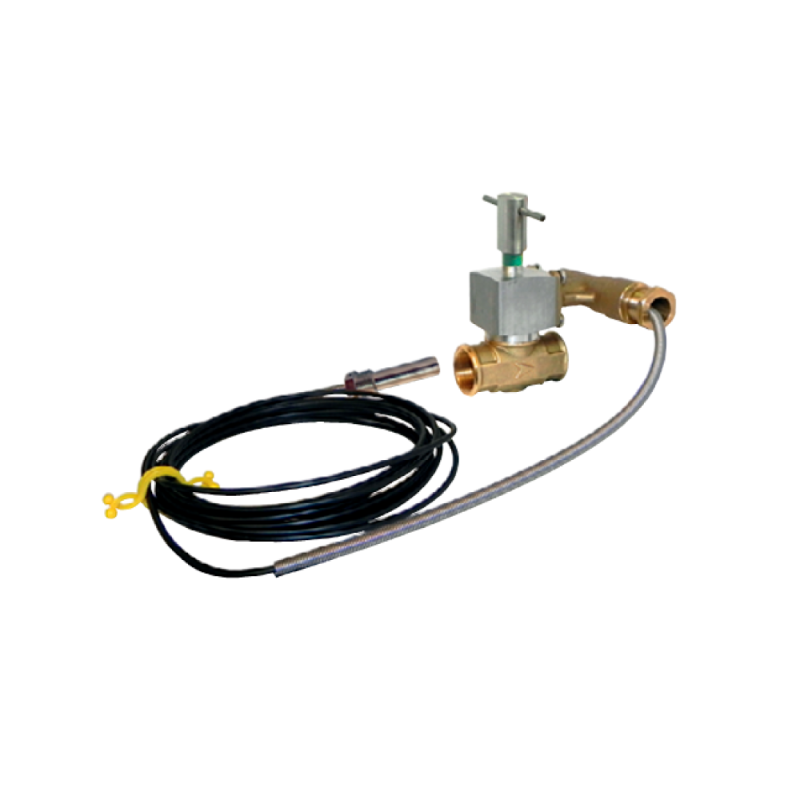

Giacomini N143Y006 Valvola intercettazione combustibile 1 1/4" filettata 98 °C

Valvola di intercettazione combustibile Giacomini N143Y006

La Giacomini N143Y006 è una valvola di sicurezza ad azione positiva con attacco 1 1/4" filettato e dimensioni 160 x 196 x 140 mm, progettata per l’intercettazione automatica del combustibile negli impianti termici. Dispositivo qualificato INAIL, garantisce la protezione del sistema contro il surriscaldamento e il raggiungimento della temperatura di ebollizione.

Specifiche tecniche

• Marca: Giacomini
• Codice: N143Y006
• Dimensione: 1 1/4" filettato
• Temperatura di taratura: 98 °C (+0/-5 °C)
• Pressione massima di esercizio: 1 bar
• Campo di temperatura ambiente: -15 ÷ 70 °C
• Lunghezza capillare: 5 m
• Attacco pozzetto: 1/2"M
• Resistenza meccanica: Gruppo 2 (EN 13611:2007)

Funzionamento

La valvola interviene automaticamente interrompendo il flusso di combustibile al bruciatore quando la temperatura dell’acqua raggiunge il valore di taratura. Il sistema ad azione positiva garantisce la chiusura anche in caso di rottura o danneggiamento del capillare o del bulbo sensore. Il riarmo è possibile solo dopo una riduzione della temperatura di circa 11 ±2 °C rispetto al valore di intervento :contentReference[oaicite:0]{index=0}.

Materiali e costruzione

• Corpo e coperchio in alluminio pressofuso (per dimensioni superiori a DN25)
• Componenti interni in acciaio inox, alluminio e ottone
• Organi di tenuta in gomma FKM
• Pozzetto in ottone per inserimento del bulbo sensore

Caratteristiche di sicurezza

• Valvola ad azione positiva indipendente da energia esterna
• Intervento automatico in caso di sovratemperatura
• Blocco irreversibile in caso di danneggiamento del sistema sensibile
• Certificazione e taratura INAIL con verbale originale

Applicazioni

• Centrali termiche
• Impianti di riscaldamento civili e industriali
• Sistemi con combustibili: gas metano, GPL, gasolio e olio combustibile
• Protezione bruciatori e circuiti termici

Installazione

• Installazione sulla tubazione di adduzione combustibile al bruciatore
• Montaggio nel rispetto del senso di flusso indicato sul corpo valvola
• Inserimento del bulbo entro 1 m dalla caldaia nel flusso del fluido
• Posizionamento corretto del capillare evitando schiacciamenti o curvature eccessive
• Installazione eseguita da personale qualificato

Dimensioni

• A: 160 mm
• B: 196 mm
• C: 140 mm

Normative e conformità

• Direttiva PED 2014/68/UE
• Qualificazione INAIL (ex ISPESL)
• EN 13611:2007
• Filettature conformi EN 10226

Descrizione tecnica

La Giacomini N143Y006 è una valvola di intercettazione combustibile progettata per applicazioni professionali in centrali termiche e impianti industriali. Grazie alla tecnologia ad azione positiva, alla struttura robusta in alluminio pressofuso e alla certificazione INAIL, garantisce un’elevata sicurezza operativa. Il sistema di intervento automatico a 98 °C consente la protezione efficace contro il surriscaldamento, assicurando affidabilità e durata nel tempo anche in condizioni di esercizio gravose.
