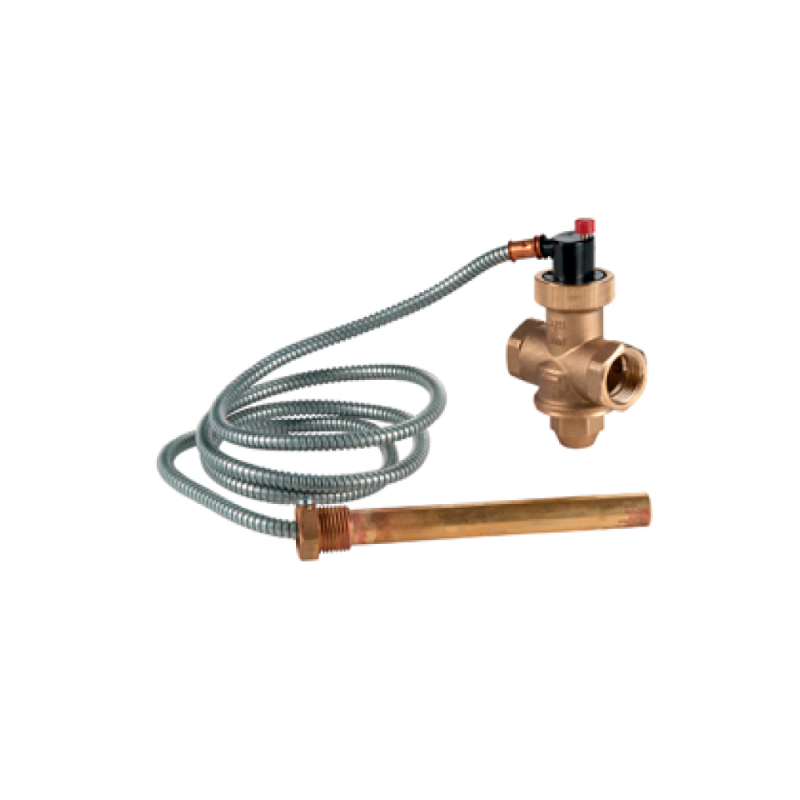

Valvola di scarico termico Giacomini R144SY001 con sensore a doppia sicurezza
La Giacomini R144SY001 è una valvola di scarico di sicurezza termica progettata per il controllo della temperatura nei generatori di calore a combustibile solido o policombustibile. Il dispositivo limita la temperatura dell’acqua prevenendo condizioni di surriscaldamento e garantendo la sicurezza dell’impianto.
Dotata di sensore a doppia sicurezza e sonda remota con capillare, la valvola interviene automaticamente al raggiungimento della temperatura di taratura, scaricando l’acqua necessaria per riportare il sistema entro i limiti di sicurezza.
Caratteristiche tecniche
- Marca: Giacomini
- Codice prodotto: R144SY001
- Tipologia: valvola di scarico sicurezza termica
- Connessione valvola: G 3/4"F
- Attacco pozzetto sonda: G 1/2"M
- Temperatura di taratura: 95 °C
- Pressione massima di esercizio: 10 bar
- Fluido di impiego: acqua
Campo di funzionamento
- Campo temperatura di lavoro: 92 - 112 °C
- Temperatura massima sensore: 122 °C
- Temperatura ambiente: 0 - 80 °C
- Portata di scarico (Δp 1 bar): 3 m³/h
Dimensioni e ingombri
- Attacchi: G 3/4"F
- Dimensione A: 70 mm
- Dimensione B: Ø 43 mm
- Dimensione C: Ø 40 mm
- Dimensione D: 76 mm
- Dimensione E: 43 mm
- Dimensione F: 119 mm
- Dimensione H: ch.42
- Lunghezza capillare (L): 1,3 m
- Lunghezza totale sonda (I): 152 mm
Materiali costruttivi
- Corpo: ottone UNI EN 12165 CW617N
- Asta di comando: ottone UNI EN 12164 CW614N
- Guarnizioni: EPDM
- Molla: acciaio al carbonio C70
- Componenti plastici: nylon PA66
Funzionamento
All’aumentare della temperatura dell’acqua, il fluido contenuto nel sensore evapora ed espandendosi aziona l’otturatore della valvola, permettendo lo scarico dell’acqua. Il sistema a doppio elemento sensibile garantisce il funzionamento anche in caso di guasto di una parte del sensore.
Il supporto porta soffietti è orientabile ed è dotato di pulsante manuale per le operazioni di spurgo.
Installazione
- Installazione su tubazione orizzontale con diametro equivalente all’uscita della valvola
- Assenza di riduzioni e massimo due curve nel tratto di scarico
- Montaggio del sensore vicino al generatore di calore
- Consigliato utilizzo di imbuto di scarico a vista
- Installazione filtro sull’ingresso acqua fredda per protezione impurità
La valvola può essere utilizzata con generatori dotati di bollitore integrato o scambiatore di emergenza per raffreddamento rapido.
Applicazioni
- Generatori a combustibile solido
- Caldaie policombustibili
- Impianti termici con bollitore integrato
- Sistemi con scambiatore di emergenza
Vantaggi
- Sensore a doppia sicurezza per massima affidabilità
- Controllo automatico della temperatura
- Struttura robusta in ottone
- Facilità di installazione e manutenzione
- Conforme alla normativa EN 14597
