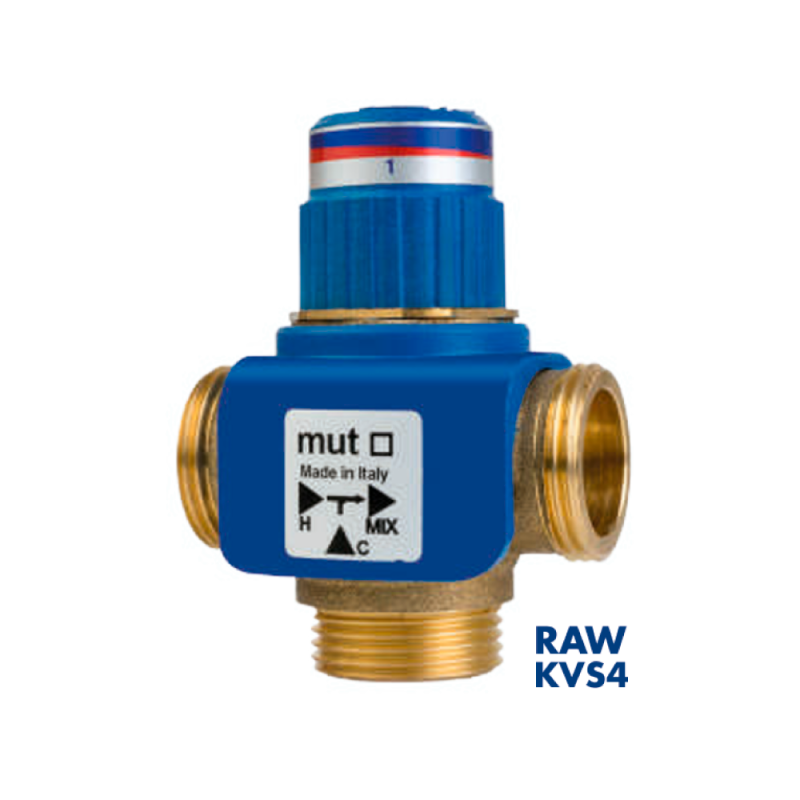

RAW Kvs4 Valvola Miscelatrice Termostatica 30-60 °C - MUT 7.030.02169

Valvola Miscelatrice DN 25 G 1 B maschio, Kvs 4, corpo ottone per ACS e impianti termici - MUT 7.030.02169

La TWR-RAW-KVS4 25E è una valvola miscelatrice termostatica MUT 7.030.02169 della serie RAW Kvs4, con attacchi filettati G 1 B secondo ISO 228/1 e campo di regolazione della temperatura in uscita da 30 a 60 °C. Si impiega negli impianti di produzione di acqua calda sanitaria, anche con riscaldamento centralizzato tramite caldaia, e con acqua per impianti termici o soluzioni glicolate fino al 30%.

Principio di funzionamento

L'elemento termostatico è collocato al centro del bocchettone di uscita e comanda un otturatore di regolazione. In base alla temperatura dell'acqua miscelata MIX, l'otturatore dosa l'afflusso di acqua fredda C rispetto a quella calda H, mantenendo costante la temperatura inviata all'utenza anche quando variano temperatura, pressione di alimentazione e portata in ingresso. La temperatura di uscita si imposta manualmente tramite la manopola di regolazione.

Materiali e idoneità all'uso potabile

Corpo valvola in ottone CW617N, otturatore e tappo in ottone CW614N secondo EN 12165/98, molle in acciaio inox AISI 302 e O-ring di tenuta in FKM ed EPDM. Tutti i componenti rientrano nella Positive list 4MS e risultano idonei per acqua destinata al consumo umano.

Portata e messa in servizio

Il coefficiente di portata è Kvs 4 sulla via C-MIX e 1,5 sulla via H-MIX, riferito a ΔP 1 bar. La messa in servizio va eseguita da personale qualificato secondo le normative vigenti, verificando la temperatura dell'acqua miscelata con un termometro digitale.

Riepilogo delle Specifiche Tecniche

• Codice: 7.030.02169
• Modello: TWR-RAW-KVS4 25E
• Serie: RAW Kvs4
• Tipo: valvola miscelatrice termostatica a impostazione manuale
• Diametro nominale: DN 25
• Attacchi: G 1 B maschio (ISO 228/1)
• Campo di regolazione: 30-60 °C
• Precisione di controllo: ± 4 K
• Temperatura massima in ingresso: 120 °C
• Pressione nominale: PN10
• Pressione massima di esercizio (dinamica): 5 bar
• Rapporto massimo pressioni in ingresso (H/C o C/H): 2:1
• Kvs C-MIX: 4 m³/h
• Kvs H-MIX: 1,5 m³/h
• Fluidi: acqua calda sanitaria, acqua per impianti termici, soluzioni glicolate max 30%
• Conformità: VDI 2035 / UNI 8065:2019, PED 2014/68/EU articolo 4.3
• Corpo valvola: ottone CW617N
• Otturatore e tappo: ottone CW614N
• O-ring: FKM / EPDM
• Molle: acciaio inox AISI 302
• Dimensioni L / A / B / C: 93 / 45 / 53 / 107 mm
