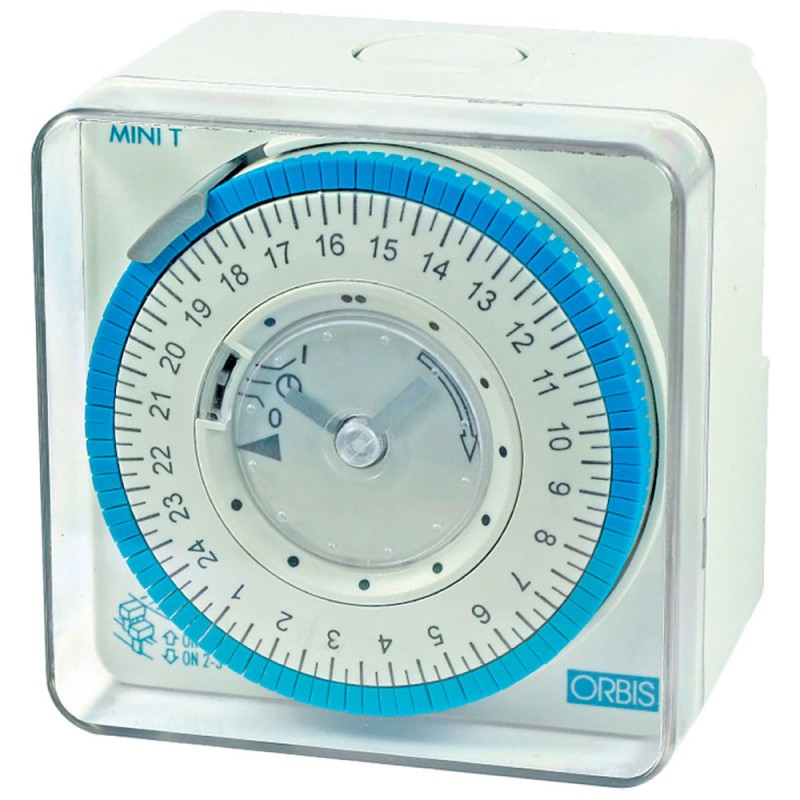

ORBIS OB251232 MINI T-QRD interruttore orario elettromeccanico 230V - giornaliero con riserva 100 ore

Interruttore orario 72 x 72 x 54 mm, 230 V, 16 A, riserva 100 ore - ORBIS OB251232

ORBIS OB251232 MINI T-QRD è un interruttore orario elettromeccanico giornaliero, installabile a parete, retroquadro o su barra DIN da 35 mm, con alimentazione 230 V AC, contatto in scambio 16 (4) A / 250 V AC, riserva di carica 100 ore e dimensioni 72 x 72 x 54 mm. Il dispositivo dispone di 96 cavalieri, tempo minimo di intervento 15 minuti e comando manuale ON-OFF-Automatico.

Descrizione prodotto

L'interruttore orario ORBIS MINI T-QRD è progettato per la gestione automatica giornaliera di carichi elettrici secondo fasce orarie impostate meccanicamente. La programmazione a cavalieri consente una regolazione semplice e immediata degli interventi nell'arco delle 24 ore.

Il dispositivo è adatto a installazioni in quadro, retroquadro, a parete o su barra DIN, offrendo flessibilità d'impiego in impianti elettrici civili, commerciali e tecnici. Il contatto in scambio permette il comando di circuiti compatibili, mentre la riserva di carica mantiene il funzionamento dell'orologio anche in caso di interruzione dell'alimentazione.

La presenza del selettore manuale ON-OFF-Automatico consente di forzare il carico oppure di lasciarlo funzionare secondo la programmazione impostata, facilitando manutenzione, prove impianto e gestione temporanea del circuito.

Caratteristiche tecniche

• Marca: ORBIS
• Codice prodotto: OB251232
• Modello: MINI T-QRD
• Tipologia: interruttore orario elettromeccanico
• Programmazione: giornaliera, 24 ore
• Installazione: parete, retroquadro o barra DIN
• Tipo di montaggio: incasso in pannello frontale 72 x 72 mm
• Montaggio su barra DIN: 35 mm secondo EN 60715
• Dimensioni retroquadro: 72 x 72 mm
• Larghezza: 72 mm
• Altezza: 72 mm
• Profondità: 54 mm
• Tensione nominale: 230 V AC
• Frequenza nominale: 50-60 Hz
• Tipo di tensione di alimentazione: AC
• Portata contatti: 16 (4) A / 250 V AC
• Corrente di commutazione nominale a 250 V AC: 16 A
• Tipo di contatto: in scambio
• Esecuzione contatto: contatto invertitore
• Numero di canali: 1
• Numero cavalieri: 96
• Divisione disco programma: 96 settori
• Tempo minimo intervento: 15 minuti
• Riserva di carica: 100 ore dopo 48 ore di carica ininterrotta
• Riserva di marcia: 100 ore
• Precisione di funzionamento: ±1 secondo al giorno a 23 °C
• Autoconsumo: 1,8 VA
• Interruttore manuale: ON-OFF-Automatico
• Comando manuale: sì
• Controllato al quarzo: sì
• Temperatura di funzionamento: da -10 °C a +45 °C
• Classe di protezione: II secondo EN 60335 in condizioni di montaggio corrette
• Grado di protezione: IP20
• Protezione a parete: IP51 secondo EN 60529
• Barcode: 8426709100988

Carichi massimi comandabili

• Lampade a incandescenza: 3000 W
• Lampade fluorescenti: 1200 VA
• Lampade alogene basso voltaggio: 2000 VA
• Lampade alogene 230 V AC: 3000 W
• Lampade basso consumo: 900 VA
• LED: 200 VA

Funzioni principali

• Programmazione giornaliera su ciclo 24 ore
• Commutazione minima ogni 15 minuti
• 96 cavalieri per la definizione degli interventi giornalieri
• Comando manuale ON, OFF o Automatico
• Riserva di carica di 100 ore
• Contatto in scambio per comando circuito
• Installazione flessibile a parete, retroquadro o su barra DIN

Applicazioni

• Automazione giornaliera di circuiti elettrici
• Comando temporizzato di illuminazione
• Gestione di carichi elettrici in quadri civili e tecnici
• Installazioni su barra DIN da 35 mm
• Montaggio retroquadro 72 x 72 mm
• Installazioni a parete dove è richiesta una programmazione oraria giornaliera

Vantaggi principali

• Programmazione elettromeccanica semplice e immediata
• Riserva di carica 100 ore per mantenere la programmazione in assenza rete
• Portata contatti 16 A per comando di carichi compatibili
• Installazione versatile: parete, retroquadro o barra DIN
• Comando manuale ON-OFF-Automatico per gestione diretta del circuito
• Precisione di funzionamento ±1 secondo al giorno a 23 °C
• Soluzione adatta per impianti elettrici civili, commerciali e tecnici
