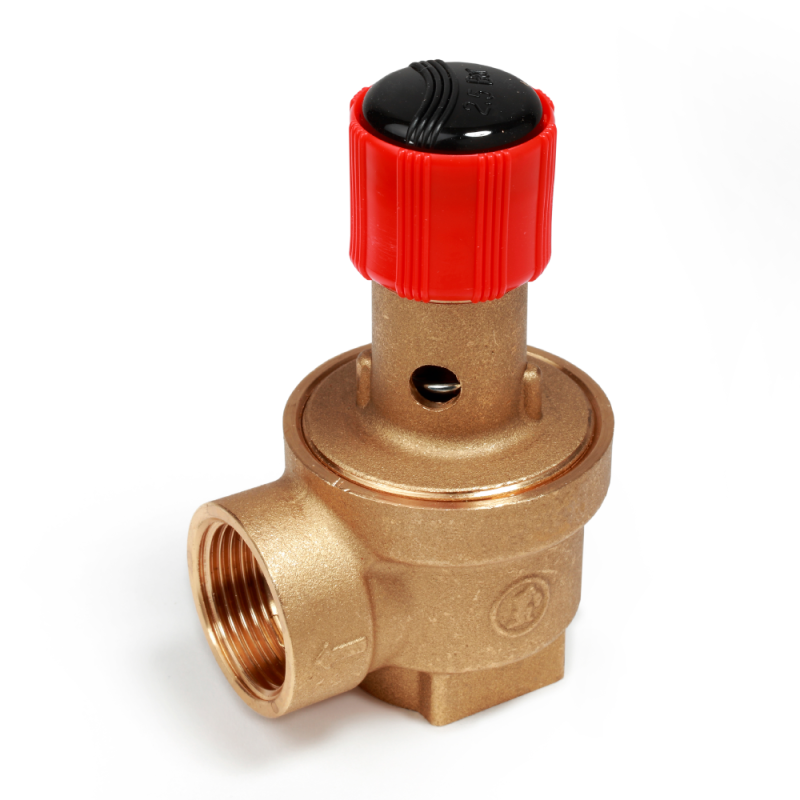

Giacomini R140Y005 Valvola di sicurezza a membrana 1/2" x 3,5 bar - ottone per impianti termici

Valvola di sicurezza Giacomini R140Y005 per protezione impianti

La Giacomini R140Y005 è una valvola di sicurezza a membrana progettata per il controllo e la limitazione della pressione nei generatori di calore e negli impianti idrosanitari. Questo componente garantisce la sicurezza dell’impianto scaricando automaticamente il fluido quando la pressione supera il valore impostato.

Il modello è fornito con taratura di fabbrica a 3,5 bar, valore non modificabile, assicurando precisione e affidabilità nel tempo.

Caratteristiche tecniche principali

• Marca: Giacomini
• Codice prodotto: R140Y005
• Tipologia: valvola di sicurezza a membrana
• Attacchi: femmina - femmina G 1/2"
• Pressione di taratura: 3,5 bar
• Pressione nominale: 10 bar
• Sovrapressione di apertura: 20%
• Scarto di chiusura: 20%
• Campo temperatura: 5 - 110 °C
• Fluidi di utilizzo: acqua calda, acqua fredda, aria
• Conformità: direttiva PED 2014/68/UE (categoria IV)

Materiali costruttivi

• Corpo: ottone UNI EN 12165 CW617N
• Membrana: EPDM
• Asta: rame
• Molla: acciaio
• Guarnizione: fibra vegetale
• Componenti interni: ottone UNI EN 12164 CW617N
• Manopola: polimero tecnico ad alta resistenza

Dimensioni e caratteristiche geometriche

• Connessioni: G 1/2"F x G 1/2"F
• Dimensioni (A x B x C): 48 x 84 x 38 mm
• Diametro orifizio: 16 mm
• Sezione netta: 200,96 mm²

Prestazioni della valvola R140Y005

• Pressione di apertura: circa 4,2 bar
• Pressione di chiusura: circa 2,8 bar
• Portata di scarico: 68,22 kg/h
• Capacità generatore: fino a 39,6 kW

Le prestazioni sono calcolate secondo UNI EN ISO 4126-1 e garantiscono un funzionamento affidabile nei sistemi pressurizzati :contentReference[oaicite:0]{index=0}.

Funzionamento

Il principio di funzionamento si basa sull’equilibrio tra la pressione del fluido e la forza della molla interna. Quando la pressione supera il valore di taratura, la valvola si apre automaticamente consentendo lo scarico del fluido e prevenendo danni all’impianto. Una volta ristabilita la pressione corretta, il dispositivo si richiude entro i limiti previsti.

Installazione

La valvola deve essere installata in posizione verticale, preferibilmente nella parte superiore del generatore di calore o sulla tubazione di mandata:

• distanza massima dal generatore: 1 metro
• assenza di organi di intercettazione tra generatore e valvola
• scarico convogliato e visibile

È vietata l’installazione capovolta per evitare accumuli di impurità che potrebbero compromettere il corretto funzionamento :contentReference[oaicite:1]{index=1}.

Applicazioni

• Impianti di riscaldamento a circuito chiuso
• Generatori di calore e caldaie
• Impianti idrosanitari
• Sistemi di distribuzione acqua calda e fredda

Manutenzione

Si raccomanda un controllo periodico almeno annuale. Il corretto funzionamento può essere verificato aumentando la pressione dell’impianto o azionando manualmente la valvola tramite la manopola. Eventuali depositi possono essere rimossi con spurghi periodici :contentReference[oaicite:2]{index=2}.

Vantaggi

• Elevata precisione di intervento
• Struttura robusta in ottone
• Affidabilità nel tempo
• Compatibilità con diversi fluidi
• Conformità alle normative europee
