Supercompact Plus Defangatore Magnetico 3/4" - MUT 7.030.02695

DF SC Plus NVS nero con filtro ciclonico, per pompe di calore - MUT 7.030.02695

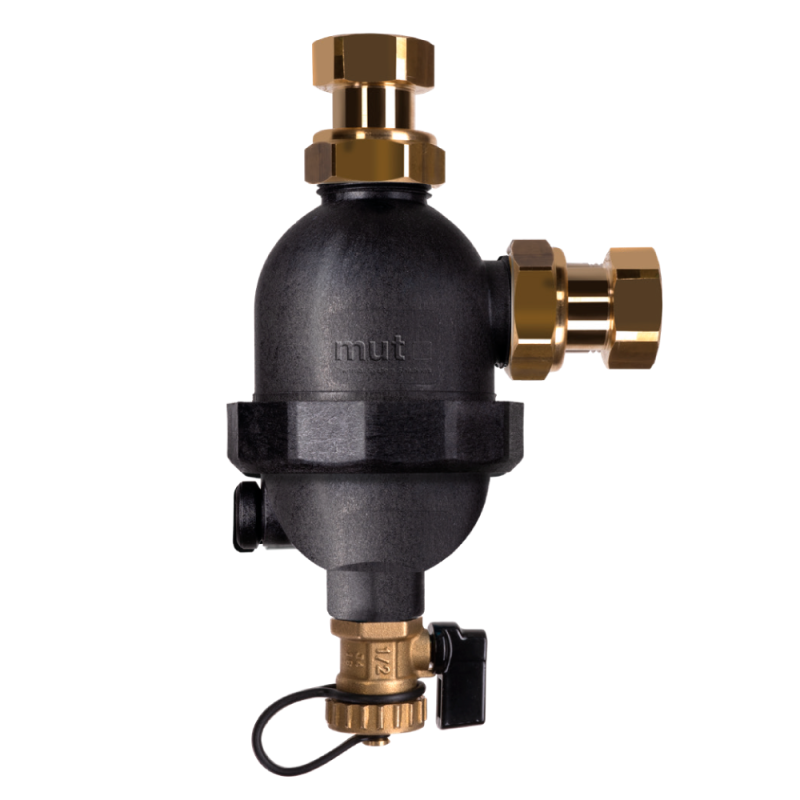

Il defangatore magnetico Supercompact Plus MUT 7.030.02695, serie DF SC Plus in versione NVS Black, è un filtro defangatore con magnete e filtro ciclonico per impianti ibridi, pompe di calore e chiller. Il corpo è in tecnopolimero composito PA66G30 di colore nero, con attacchi di ingresso e uscita G 3/4" femmina (ISO 228-1).

La versione NVS è fornita senza valvola di intercettazione a sfera e si collega alla tubazione di ritorno tramite il raccordo filettato femmina; in dotazione c'è il rubinetto di scarico in ottone CW617N con portagomma. Il defangatore lavora con acqua e acqua glicolata fino al 30% di glicole, pressione massima di 3 bar e temperatura da 0 a 90 °C.

Filtrazione ciclonica e separazione magnetica

All'interno del corpo, trasversale alla direzione del flusso, è montato un filtro a effetto ciclone a 6 stadi in acciaio inox AISI 304 e POM: le impurità che lo attraversano rallentano e sedimentano nella parte inferiore. Una cartuccia magnetica estraibile con due magneti in samario-cobalto da 1 T ciascuno (2 x 10.000 gauss) trattiene le particelle ferrose. Le tenute idrauliche sono in EPDM e Viton; tutti i componenti rientrano nella Positive list 4MS.

Installazione e portata

Il DF SC Plus NVS si installa sulla tubazione di ritorno alla pompa di calore o al chiller, rispettando il senso del flusso indicato, preferibilmente con il corpo verticale e lo scarico rivolto verso il basso. L'attacco laterale e quello superiore hanno un interasse verticale di 77 mm. Il Kvs è di 5,9 m³/h; per mantenere la velocità agli attacchi entro circa 1,2 m/s, la portata massima raccomandata è di 1,3 m³/h (21,67 l/min).

Manutenzione

Lo scarico dei fanghi avviene con impianto in funzione, senza scollegare il defangatore: si estrae la cartuccia portamagneti, si apre il rubinetto di scarico e lo si richiude, mantenendo la pressione dell'impianto per evitare il blocco del generatore. Per la pulizia completa, chiuse le valvole a monte e a valle, si svita la ghiera del coperchio inferiore, si sfila il filtro ciclonico e si puliscono filtro e coperchio prima di richiudere.

Riepilogo delle Specifiche Tecniche

• Codice: 7.030.02695
• Marca: MUT
• Serie: Supercompact Plus DF SC Plus, versione NVS Black
• Tipo: defangatore magnetico con filtro ciclonico
• Applicazioni: impianti ibridi, pompe di calore, chiller
• Attacco ingresso: G 3/4" F (ISO 228-1)
• Attacco uscita: G 3/4" F (ISO 228-1)
• Valvola di intercettazione a sfera: non inclusa
• Rubinetto di scarico: ottone CW617N con portagomma
• Corpo e ghiera: PA66G30, colore nero
• Filtro interno: ciclonico a 6 stadi, acciaio inox AISI 304 / POM
• Cartuccia magnetica: estraibile, samario-cobalto, 2 x 1 T (2 x 10.000 gauss)
• Tenute: EPDM / Viton
• Fluido: acqua, acqua con glicole max 30%
• Pressione massima di esercizio: 3 bar
• Temperatura di esercizio: 0 - 90 °C
• Kvs: 5,9 m³/h
• Portata massima raccomandata: 1,3 m³/h (21,67 l/min)
• Interasse verticale attacchi: 77 mm
• Altezza totale: 220 mm (199 mm escluso portagomma)
• Ingombro orizzontale: 41 + 80 mm dall'asse del corpo
• Peso: 0,62 kg
