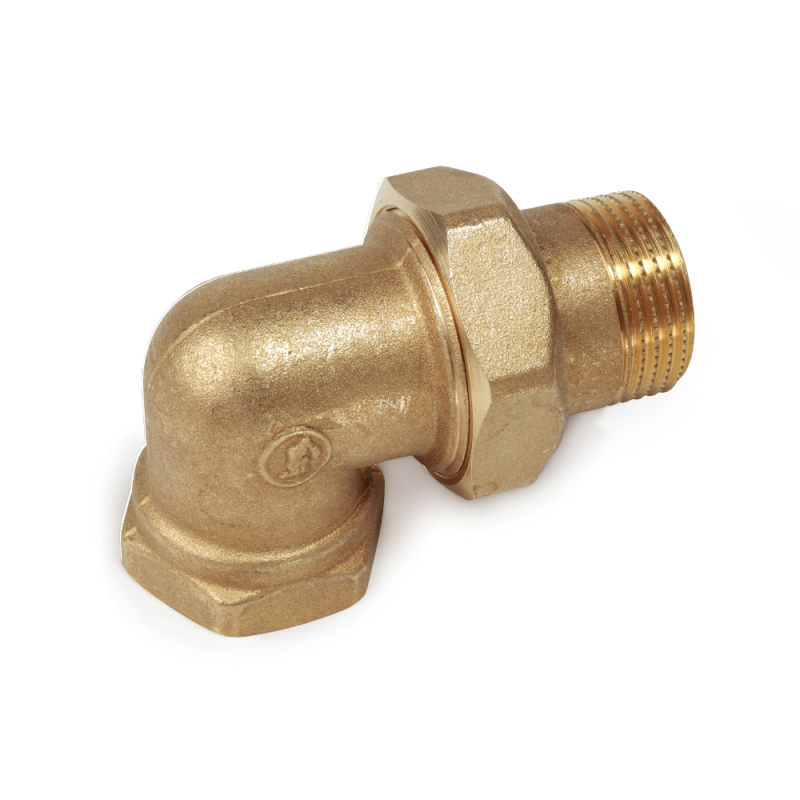

Giacomini R19Y003 Raccordo curvo 90° a tre pezzi 1/2" F x 1/2" M - bocchettone in ottone

Raccordo curvo Giacomini R19Y003 per impianti idraulici e solari termici

Il Giacomini R19Y003 è un raccordo curvo a 90° in tre pezzi con attacchi filettati G 1/2" femmina x G 1/2" maschio a bocchettone, realizzato in ottone UNI EN 12165 CW617N. Progettato per impianti idraulici di climatizzazione, impianti sanitari e sistemi solari termici, consente deviazioni del flusso con connessione smontabile. La struttura a tre pezzi con guarnizione in PTFE garantisce tenuta affidabile e facilità di manutenzione senza interventi sulle tubazioni.

Caratteristiche tecniche

• Marca: Giacomini
• Codice prodotto: R19Y003
• Modello: R19
• Tipologia: raccordo curvo 90° a tre pezzi
• Connessioni: G 1/2" F x G 1/2" M
• Pressione massima di esercizio: 10 bar
• Campo di temperatura: 5 - 160 °C
• Fluido di impiego: acqua e fluidi compatibili

Materiali costruttivi

• Corpo: ottone UNI EN 12165 CW617N
• Elemento di tenuta: guarnizione in PTFE

Dimensioni e configurazione

• Attacchi: G 1/2" F x G 1/2" M
• Configurazione: curvo a 90° con bocchettone
• Lunghezza C: 67 mm
• Altezza D: 36 mm
• Chiave E: ch.26
• Chiave F: ch.30

Funzione

Il raccordo curvo a 90° consente il cambio di direzione del flusso all’interno dell’impianto mantenendo una connessione stabile e sicura. Il sistema a bocchettone permette lo smontaggio rapido del componente, rendendolo ideale per installazioni che richiedono manutenzione frequente o sostituzioni rapide.

Installazione

• Collegamento su filettature femmina e maschio
• Montaggio e smontaggio facilitati grazie al bocchettone
• Utilizzo di utensili standard
• Installazione in spazi tecnici o configurazioni ad angolo

Applicazioni

• Impianti idraulici di climatizzazione
• Impianti sanitari
• Impianti solari termici
• Sistemi di distribuzione con variazioni di direzione

Vantaggi

• Deviazione del flusso a 90° efficiente
• Struttura smontabile per manutenzione rapida
• Elevata resistenza a temperatura e pressione
• Materiale robusto in ottone
• Tenuta affidabile nel tempo
