GRT gruppo di rilancio termostatico 20-43 °C - MUT 7.030.01957

Gruppo con valvola miscelatrice a tre vie per impianti di riscaldamento - MUT 7.030.01957

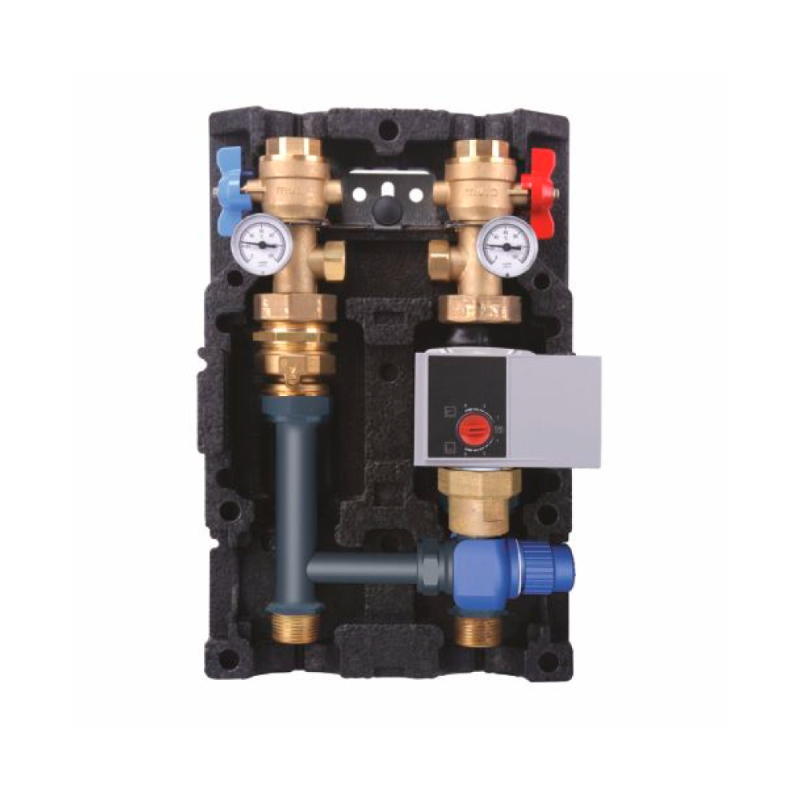

Il gruppo di rilancio MUT serie GRT 7.030.01957 mantiene costante, al valore impostato, la temperatura di mandata del fluido distribuito in impianti a bassa temperatura, come pannelli radianti a pavimento, ventilconvettori o radiatori, in edifici multipiano o multizona. È completo di circolatore ad alta efficienza Wilo Yonos Para RS 25/6, valvola miscelatrice a tre vie termostatica con sensore di temperatura integrato, termometri su mandata e ritorno, valvola di ritegno, valvole di intercettazione lato impianto e coibentazione a guscio preformata.

Regolazione termostatica

La valvola miscelatrice lavora a punto fisso, con temperatura dell'acqua miscelata regolabile tra 20 e 43 °C e stabilità di ±3 °C. Il Kvs della sola valvola è di 3,9 m³/h. I termometri hanno scala 0-120 °C.

Idraulica e collegamenti

Il flusso del fluido termovettore è dal basso verso l'alto, con mandata a destra e ritorno a sinistra, invertibili. Gli attacchi sono G 1" M lato caldaia o collettore e G 1" F lato impianto, secondo ISO 228-1, con interasse 125 mm. Con prevalenza residua nulla il gruppo fornisce 2300 kg/h, pari a 53 kW con salto termico di 20 K; con 15 kPa residui i valori sono 1800 kg/h e 42 kW. Il circolatore ha prevalenza massima di 6,2 m, grado di protezione IP X4D e assorbimento da 3 a 45 W. Il battente minimo richiesto è di 5, 45 e 110 kPa rispettivamente a 50, 95 e 110 °C.

Materiali e coibentazione

Le tubazioni di collegamento sono in rame Cu DHP e ottone CW614N, le valvole a sfera in ottone CW614N/CW617N. La valvola di ritegno ha corpo in ottone CW614N e otturatore in PTFE; la valvola termostatica è in ottone CW617N e acciaio inox AISI 302. Le guarnizioni sono in EPDM/FKM. Il guscio isolante in EPP ha densità 45 kg/m³, conducibilità termica 0,037 W/(m·K) a 10 °C e reazione al fuoco UL94 classe HBF.

Riepilogo delle Specifiche Tecniche

• Marca: MUT
• Codice: 7.030.01957
• Serie: GRT
• Tipo: gruppo di rilancio con valvola miscelatrice termostatica a tre vie a punto fisso
• Applicazioni: impianti a bassa temperatura, pannelli radianti a pavimento, ventilconvettori, radiatori
• Attacchi lato impianto: G 1" F (ISO 228-1)
• Attacchi lato caldaia / collettore: G 1" M (ISO 228-1)
• Interasse attacchi: 125 mm
• Direzione del flusso: dal basso verso l'alto, mandata a destra e ritorno a sinistra, invertibili
• Fluidi: acqua, acqua + glicole max 30%
• Pressione max di esercizio: 6 bar (fino a 10 bar con altri tipi di circolatori idonei)
• Temperatura max acqua: 110 °C con temperatura ambiente ≤ 50 °C
• Battente minimo a 50/95/110 °C: 5/45/110 kPa (0,05/0,45/1,10 bar)
• Campo di misura termometri: 0 - 120 °C
• Temperatura acqua miscelata: 20 - 43 °C
• Stabilità temperatura: ±3 °C
• Kvs valvola: 3,9 m³/h
• Portata max (Δp = 0 / 15 kPa): 2300 / 1800 kg/h
• Potenza max impianto Δt 20 K (Δp = 0 / 15 kPa): 53 / 42 kW
• Circolatore: Wilo Yonos Para RS 25/6
• Prevalenza max circolatore: 6,2 m
• Alimentazione circolatore: 230 V - 50/60 Hz
• Consumo circolatore: 3 - 45 W
• Grado di protezione circolatore: IP X4D
• Interasse / attacchi circolatore: 130 mm / 1" 1/2
• Tubazioni di collegamento: rame Cu DHP / ottone CW614N
• Valvole a sfera: ottone CW614N/CW617N
• Valvola di ritegno: corpo ottone CW614N, otturatore PTFE
• Valvola termostatica: ottone CW617N / acciaio inox AISI 302
• Guarnizioni: EPDM/FKM
• Coibentazione: guscio preformato in EPP, densità 45 kg/m³
• Conducibilità termica isolante: 0,037 W/(m·K) a 10 °C
• Campo di temperatura di esercizio isolante: da -5 a 120 °C
• Reazione al fuoco (UL94): classe HBF
• Dimensioni gruppo (H x L x P): 388 x 263 x 150 mm
• Dimensioni imballo: 412 x 200 x 292 mm
• Peso: 5,3 kg
