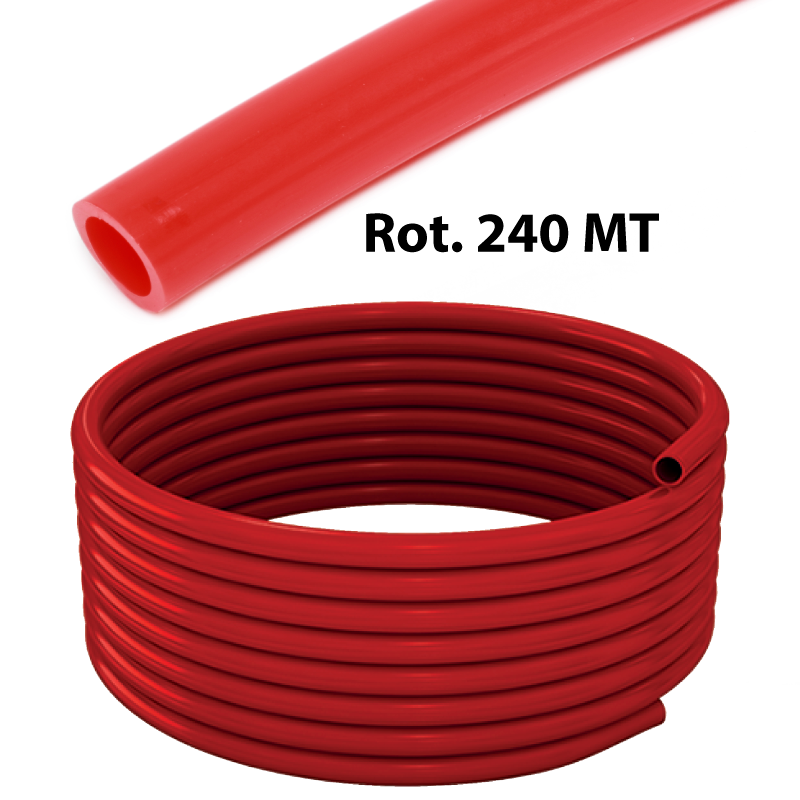

Tubo in polietilene PEX-b con barriera antiossigeno lunghezza 240 m ø17 x 2 mm, R996TY033

Tubo in polietilene PEX-b con barriera antiossigeno, rosso dimensione lunghezza 240 m ø17 x 2 mm per impianti a pannello radiante di riscaldamento e raffrescamento Giacomini codice R996TY033

Tubo Giacotherm in polietilene reticolato PEX-b R996TY033 Giacomini, con barriera antiossigeno. Idoneo per classi di applicazione 4 e 5, non idoneo al trasporto di acqua potabile. Specifico per impianti a pannello radiante di riscaldamento e raffrescamento.

Elevata flessibilità.

Le tubazioni R996T in PEX-b (Polietilene reticolato con il metodo ai silani – grado di reticolazione > 70 %) possono essere utilizzate per la distribuzione dell’acqua negli impianti di riscaldamento e/o raffrescamento.

Grazie ad un composto appositamente sviluppato per questo prodotto, la serie R996T unisce ai vantaggi rappresentati dall’utilizzo di tubazioni in materiale sintetico anche la caratteristica di elevata flessibilità, per una rapida e semplice installazione ed una consistente riduzione delle tensioni, anche dopo il completamento delle operazioni di posa.

Tutte le tubazioni R996T vengono estruse con una barriera antiossigeno esterna in EVOH, in conformità alle norme EN ISO 15875 e DIN 4726, grazie alla quale il modesto quantitativo di ossigeno che dall’esterno permea verso l’interno del tubo diviene del tutto trascurabile.

Dati tecnici

• Campo di impiego: classe 4 e classe 5 (EN ISO 15875)

• Non adatto al trasporto di acqua sanitaria

• Densità: 0,939 g/cm3

• Conducibilità termica: 0,38 W/(m K)

• Coefficiente di dilatazione lineare: (1,9 x 10−4 )/K

• Carico di rottura: 31 MPa

• Allungamento a rottura: 520 %

• Modulo di elasticità a 23 °C: 540 MPa

Le tubazioni R996T in PEX-b sono conformi alla norma EN ISO 15875, che ne definisce le caratteristiche fisiche e dimensionali, e verificate seguendo le norme EN ISO 15875 e DIN 16892, che permettono di valutarne la resistenza allo sforzo combinato di pressione e temperatura, con riferimento alle relative curve di regressione.

Installazione

Per le operazioni di stesura delle tubazioni R996T in PEX-b è necessario seguire alcune semplici regole pratiche che riguardano la scelta della raccorderia, il rispetto dei raggi minimi di curvatura e la protezione dai raggi solari e da possibili danneggiamenti accidentali.

Il collegamento ai collettori di distribuzione ed ai terminali del sistema deve avvenire per mezzo degli adattatori Giacomini per tubazioni plastiche.

Per effettuare un collegamento corretto è indispensabile recidere le tubazioni con utensili in grado di operare un taglio netto, senza sbavature e perpendicolare al loro asse.

Nele operazioni di stesura delle tubazioni è necessario realizzare curvature con raggio minimo pari a cinque volte il diametro esterno della tubazione stessa. Dopo la posa delle tubazioni è opportuno eseguire una prova in pressione dell’impianto, in modo da evidenziare immediatamente eventuali perdite di fluido.

Nel caso di impianti a pannello radiante la stesura del sottofondo di copertura del tubo deve avvenire con cautela, facendo attenzione a non graffiare le tubazioni con spatole o schiacciarle nei passaggi con carriole.

Bisogna evitare che le tubazioni rimangano esposte per lunghi periodi all’irraggiamento solare o a lampade fluorescenti, mantenendo i rotoli non utilizzati nelle apposite scatole, per evitare che i raggi ultravioletti ne alterino le caratteristiche chimiche e fisiche.

Nel caso di impianti a pannello radiante è buona tecnica posare sopra le tubazioni un sottofondo di almeno 3 cm, per evitare fessurazioni dovute alle dilatazioni termiche. Nell’attraversamento di eventuali giunti di dilatazione è importante proteggere la tubazione con una guaina, onde evitare eccessive sollecitazioni meccaniche.

Precauzioni

L’utilizzo delle tubazioni R996T richiede l’osservanza di alcune prescrizioni, necessarie per garantirne la durata e la funzionalità.

1) Immagazzinare le tubazioni negli appositi imballi, evitando la loro esposizione diretta ai raggi solari, ed in luoghi coperti ed asciutti, per impedire che l’umidità danneggi le scatole.

2) Evitare che le tubazioni vengano a contatto con corpi taglienti in grado di scalfirle e di innescare fenomeni di intaglio, prestando particolare cura nelle fasi di installazione e trasporto.

3) Evitare la formazione del ghiaccio all’interno delle tubazioni e degli imballi, perché le dilatazioni dovute al passaggio di stato potrebbero causarne la rottura.

4) Evitare che le tubazioni vengano a contatto in qualunque modo con fiamme libere o con altre fonti di calore, in grado di provocarne fusioni anche parziali.

5) Durante gli eventuali fissaggi alle reti elettrosaldate utilizzare fascette in materiale plastico, anziché metallico, per evitare il danneggiamento delle tubazioni.

6) Evitare il contatto con solventi chimici o vernici che possano danneggiare le tubazioni.
