Riferimento: R999IY120
Marca: Giacomini
Tubo multistrato PEX-b/Al/PEX-b 50 m ø 16 x 2 mm GIACOMINI
Colore grigio, lunghezza 50 m dimensione ø 16 x 2 mm per impianti di riscaldamento e raffrescamento

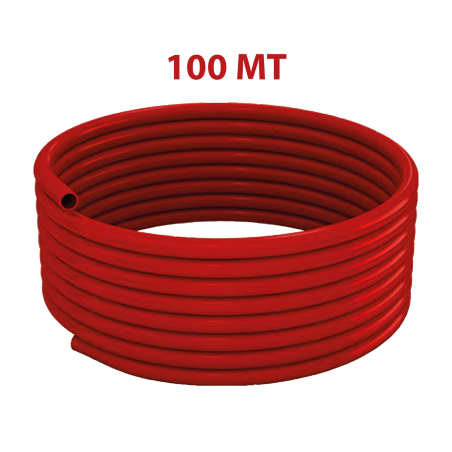

Rosso, lunghezza 100 m dimensione ø 17 x 2 mm per impianti a pannello radiante di riscaldamento e raffrescamento
Tubo in polietilene PE-RT Type II, con barriera antiossigeno intermedia.
Idoneo per classe di applicazione 4, non idoneo al trasporto di acqua potabile. Specifico per impianti a pannello radiante di riscaldamento e raffrescamento.
Le tubazioni in PE-RT (polietilene con accresciuta resistenza alla temperatura) R978 possono essere utilizzate per la distribuzione dell’acqua negli impianti di riscaldamento e/o raffrescamento.
Grazie all’elevata flessibilità del materiale le operazioni di stesura delle tubazioni risultano semplici e rapide.
Ulteriori vantaggi rappresentati dall’utilizzo di tubazioni sintetiche sono l’assenza di saldature e la riduzione di giunzioni meccaniche sotto traccia, che a lungo termine potrebbero dare luogo a delle perdite, oltre all’elevata durata del materiale, che non è soggetto ad incrostazioni e fenomeni di tipo elettrochimico.
Le tubazioni R978 vengono estruse con una barriera antiossigeno in EVOH, grazie alla quale il modesto quantitativo di ossigeno che dall’esterno permea verso l’interno del tubo diviene del tutto trascurabile.
• Classi di applicazione (ISO 22391): 4
• Non adatto al trasporto di acqua sanitaria
• Densità a 23 °C: > 0,941 g/cm3
• Conducibilità termica: 0,40 W/m K
• Coefficiente di dilatazione termica: (1,8 x 10 −4 )/K
• Carico di rottura: 36 MPa
• Allungamento a rottura: 760 %
• Modulo di elasticità: 650 MPa
• Barriera antiossigeno esterna in EVOH a 3 strati: per tubazioni di misura 12 x 1,5
• Barriera antiossigeno intermedia in EVOH a 5 strati: per tubazioni di misura 16 x 1,5 - 16 x 2 - 17 x 2 - 20 x 1,9 - 20 x 2 I tubi sono adatti al trasporto di acqua per un periodo di 50 anni ad una temperatura di esercizio corrispondente al campo di applicazione ed una pressione di esercizio di 6 bar (8 bar per tubi 12 x 1,5 mm).
• I tubi sono adatti al trasporto di acqua per un periodo di 50 anni ad una temperatura di 20 °C ed una pressione di esercizio di 10 bar
Per le operazioni di stesura delle tubazioni in PE-RT è necessario seguire alcune semplici regole pratiche che riguardano la
scelta della raccorderia, il rispetto dei raggi minimi di curvatura e la protezione dai raggi solari e da possibili danneggiamenti
accidentali.
• Il collegamento ai collettori di distribuzione ed ai terminali del sistema deve avvenire per mezzo degli adattatori Giacomini
per tubazioni plastiche.
• Per effettuare un collegamento corretto è indispensabile recidere le tubazioni con utensili in grado di operare un taglio
netto, senza sbavature e perpendicolare al loro asse.
• Nelle operazioni di stesura delle tubazioni è necessario realizzare curvature con raggio minimo pari a cinque volte il diametro
esterno della tubazione stessa. Dopo la posa delle tubazioni è opportuno eseguire una prova in pressione dell’impianto, in
modo da evidenziare immediatamente eventuali perdite di fluido.
• Nel caso di impianti a pannello radiante la stesura del sottofondo di copertura del tubo deve avvenire con cautela, facendo
attenzione a non graffiare le tubazioni con spatole o schiacciarle nei passaggi con carriole.
• Bisogna evitare che le tubazioni rimangano esposte per lunghi periodi all’irraggiamento solare od a lampade fluorescenti,
mantenendo i rotoli non utilizzati nelle apposite scatole, per evitare che i raggi ultravioletti ne alterino le caratteristiche
chimiche e fisiche.
• Nel caso di impianti a pannello radiante è buona tecnica posare sopra le tubazioni un sottofondo di almeno 3 cm.
• Nell’attraversamento di eventuali giunti di dilatazione è importante proteggere la tubazione con una guaina, onde evitare
eccessive sollecitazioni meccaniche.
L’utilizzo delle tubazioni R978 richiede l’osservanza di alcune prescrizioni, necessarie per garantite la durata e la funzionalità.
• immagazzinare le tubazioni negli appositi imballi, evitando la loro esposizione diretta ai raggi solari, ed in luoghi coperti ed
asciutti, per impedire che l’umidità danneggi le scatole.
• evitare che le tubazioni vengano a contatto con corpi taglienti in grado di scalfirle e di innescare fenomeni di intaglio –
prestare particolare cura nelle fasi di installazione e trasporto.
• evitare la formazione del ghiaccio all’interno delle tubazioni e degli imballi, perché le dilatazioni dovute al passaggio di stato
potrebbero causarne la rottura.
• evitare che le tubazioni vengano a contatto in qualunque modo con fiamme libere o con altre fonti di calore, in grado di
provocarne fusioni anche parziali.
• durante gli eventuali fissaggi alle reti elettrosaldate utilizzare fascette in materiale plastico, anziché metallico, per evitare il
danneggiamento delle tubazioni.
• evitare il contatto con solventi chimici o vernici che possano danneggiare le tubazioni.
La garanzia non ha validità nei seguenti casi:
1) se le condizioni di esercizio sono diverse da quelle prescritte;
2) se il tubo viene utilizzato per distribuire fluidi non compatibili con il materiale;
3) se non vengono scrupolosamente seguite le istruzioni di installazione;
4) se il tubo manifesta difetti già presenti al momento dell’ installazione dovuti a fattori accidentali percepibili visivamente in
fase di posa o al momento della prova in pressione dell’impianto;
5) se il tubo è installato utilizzando componenti non di produzione Giacomini o diversi da quelli consentiti.
