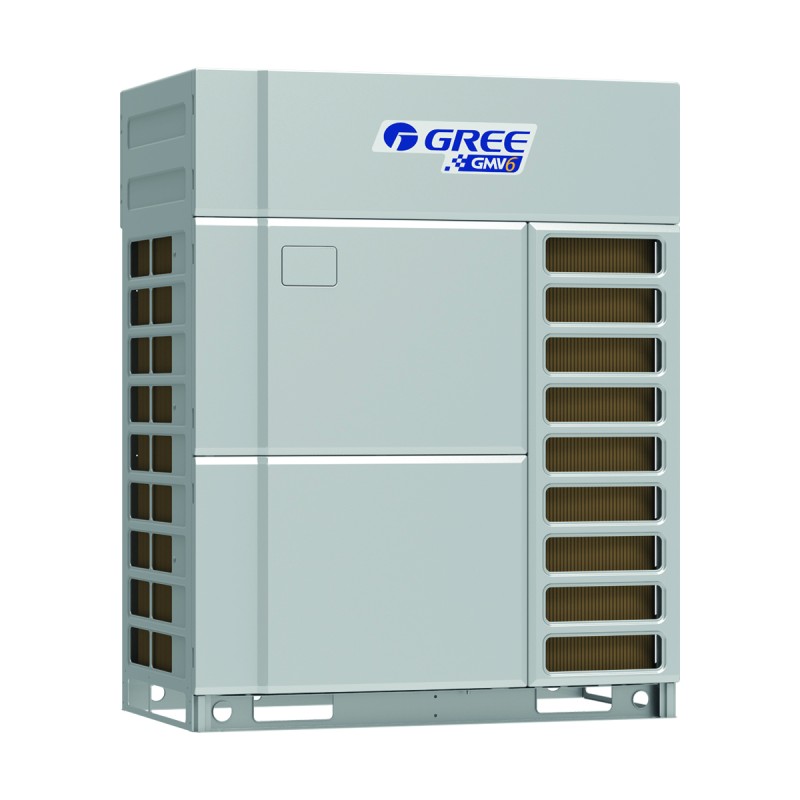

GMV6 unità esterna VRF DC Inverter 56 kW - Gree GMV-560WM/H-X

Modulo 20 HP in R410A, 63 kW in riscaldamento, 2 compressori scroll - Gree GMV-560WM/H-X - CN851W3070

L'unità esterna modulare Gree GMV6 GMV-560WM/H-X, codice CN851W3070, appartiene alla gamma VRF a doppio ventilatore. In condizioni EN14511 fornisce 56 kW in raffreddamento e 63 kW in riscaldamento, con EER 3,45 e COP 3,87. Collega fino a 33 unità interne e si combina con altri moduli GMV6 fino a 4 unità esterne, per una taglia massima di 88 HP. È compatibile con le unità interne e i sistemi di controllo delle gamme GMV5 MINI e SLIM, GMV5 HOME, GMV6 HR, GMV 9 Flex e GMV X-Pro.

Compressori, ventilazione e scambiatore

Il modulo monta due compressori inverter scroll con tecnologia EVI a iniezione di vapore, con range di modulazione dal 7 al 100%. I ventilatori sono azionati da motori DC inverter sensorless con regolazione lineare da 5 a 65 Hz, per una portata d'aria di 16500 m³/h e una pressione statica esterna fino a 110 Pa. La batteria di scambio è suddivisa in due sezioni e le alette Golden Fin sono in lega alluminio-manganese con strato anticorrosione in resina epossidica e acrilico modificato.

Campo di funzionamento e impianto frigorifero

Il funzionamento standard è previsto da -5 a 55 °C in raffreddamento e da -30 a 24 °C in riscaldamento; in progetti particolari il raffreddamento è possibile fino a -15 °C esterni. Gli attacchi sono da 28,6 mm sul gas e 15,9 mm sul liquido. La lunghezza totale delle tubazioni arriva a 1000 m, con 200 m tra unità esterna e ultima interna e dislivelli fino a 100 m con unità esterna sopra e 110 m con unità esterna sotto. Il bilanciamento dell'olio tra moduli è automatico, senza tubo di collegamento dedicato, e il pre-riscaldamento del compressore richiede 2 ore.

Controllo e connettività

La comunicazione tra le unità avviene con protocollo CAN+. Il sistema dispone di gateway Modbus-BACnet per la supervisione, di controllo centralizzato anche da remoto e di un ingresso dedicato per il contatto antincendio.

Riepilogo delle Specifiche Tecniche

• Marca: Gree
• Modello: GMV-560WM/H-X
• Codice: CN851W3070
• Serie: GMV6
• Taglia: 20 HP
• Capacità raffreddamento nominale: 56 kW
• Capacità riscaldamento nominale: 63 kW
• EER / COP: 3,45 / 3,87
• Efficienza stagionale raffreddamento ηs,c: 250,2%
• Efficienza stagionale riscaldamento ηs,h: 162,2%
• SEER (canalizzabili / cassette): 6,32 / 5,66
• SCOP (canalizzabili / cassette): 4,13 / 3,71
• Range di modulazione compressore: 7-100%
• Capacità unità interne collegabili: 50-135% della capacità dell'unità esterna
• Numero massimo unità interne: 33
• Alimentazione: 380-415 V, 3N, 50/60 Hz
• Potenza assorbita raffreddamento / riscaldamento: 16,23 / 16,28 kW
• Potenza assorbita massima: 26,85 kW
• Corrente massima / fusibile: 48 / 50 A
• Compressore: inverter scroll, 2 unità
• Portata d'aria: 16500 m³/h
• Pressione statica esterna: 0-110 Pa
• Potenza sonora (canalizzabili-cassette): 93-94 dB(A)
• Pressione sonora in freddo a 1 m: 62 dB(A)
• Refrigerante: R410A, GWP 2088
• Carica standard refrigerante: 8,3 kg / 17,33 t CO2 eq.
• Carica olio totale: 7,20 kg (compressori 1,1 kg x 2, altro 5,00 kg)
• Diametro tubo gas / liquido: 28,6 / 15,9 mm
• Lunghezza massima tubazioni: 1000 m
• Distanza massima esterna - ultima interna: 200 m
• Dislivello massimo UE sopra / sotto: 100 / 110 m
• Dislivello massimo tra unità interne: 40 m
• Limiti di funzionamento raffreddamento: da -5 a 55 °C
• Limiti di funzionamento riscaldamento: da -30 a 24 °C
• Certificazione: Eurovent
• Incentivi: Ecobonus 2026, Bonus Casa 2026, Conto Termico 3.0
• Colore: grigio
• Paese di produzione: Cina
• Dimensioni nette (L x P x H): 1340 x 775 x 1690 mm
• Dimensioni con imballo (L x P x H): 1400 x 830 x 1855 mm
• Peso netto / lordo: 350 / 365 kg
