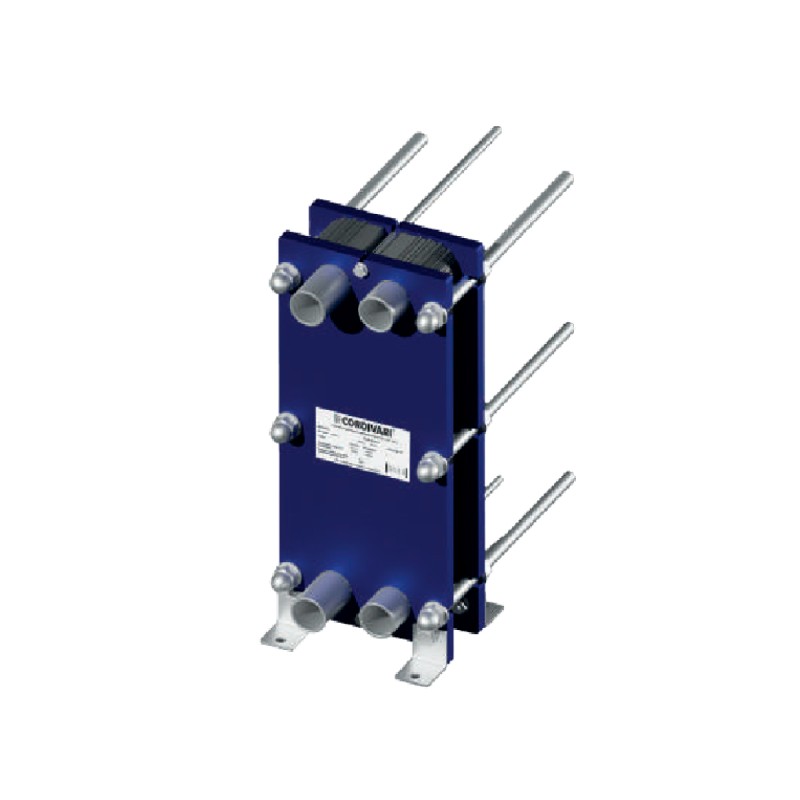

Cordivari PHC PN10 57 piastre - scambiatore di calore a piastre ispezionabile Cod. 3175056656205

Il Cordivari PHC PN10 57 piastre è uno scambiatore di calore a piastre ispezionabile progettato per applicazioni civili e industriali dove è richiesto uno scambio termico efficiente tra fluidi. Il modello con codice 3175056656205 appartiene alla gamma PHC con guarnizione NBR e configurazione PN10, soluzione indicata per impianti che richiedono flessibilità, manutenzione semplificata e alte prestazioni di scambio.

Grazie alla struttura ispezionabile, lo scambiatore può essere aperto per operazioni di pulizia, controllo e variazione della configurazione, caratteristica che lo rende particolarmente adatto a impianti ad alte prestazioni. La gamma PHC Cordivari è studiata per coprire numerose applicazioni della termoidraulica, dalla produzione di acqua calda sanitaria al riscaldamento piscine, fino al teleriscaldamento, al recupero di calore e alla separazione idraulica degli impianti.

Modello Cordivari PHC PN10 57 piastre Cod. 3175056656205 con dimensioni 480 x 200 mm

Questo scambiatore a piastre ispezionabile Cordivari è realizzato con struttura compatta e robusta, con dimensione A 480 mm e dimensione B 200 mm. Le quote C 381 mm e D 70 mm completano una configurazione costruttiva studiata per facilitare l'inserimento in centrale termica o in locale tecnico, mantenendo praticità di collegamento e accessibilità per la manutenzione.

Il modello da 57 piastre presenta inoltre lunghezza L 375 mm e un volume primario-secondario di 2,3 litri, dati che lo rendono adatto a impianti con esigenze di scambio termico consistenti e continuità di servizio.

Cordivari Cod. 3175056656205 PHC PN10 57 piastre per ACS, piscine e separazione idraulica

Gli scambiatori PHC trovano impiego in tutti gli impianti, civili ed industriali, in cui è necessario uno scambio termico tra fluidi. Sono adatti alla preparazione di acqua calda sanitaria, sia in modo istantaneo sia con accumulo, al riscaldamento di piscine con varie fonti energetiche, e possono essere impiegati anche in impianti di teleriscaldamento, in sistemi di recupero di calore e per la separazione idraulica degli impianti.

• Scambiatore di calore a piastre ispezionabile
• Configurazione PN10 con 57 piastre
• Guarnizioni NBR smontabili
• Accesso rapido per ispezione e manutenzione
• Design modulare per elevata flessibilità applicativa
• Piastre progettate per massimizzare lo scambio termico
• Resistenza alla corrosione grazie ai materiali impiegati
• Adatto a impianti civili e industriali

Materiali e costruzione dello scambiatore Cordivari PHC PN10 57 piastre Cod. 3175056656205

La costruzione dello scambiatore è studiata per garantire affidabilità meccanica, resistenza alla corrosione e manutenzione agevole. I telai, non a contatto con i fluidi, sono realizzati in acciaio al carbonio verniciato, mentre guidapiastre, tiranti e dadi sono in acciaio al carbonio zincato.

I raccordi filettati e le piastre di scambio termico, a contatto con i fluidi, sono in acciaio inossidabile AISI 316L. Le guarnizioni NBR smontabili consentono un intervento rapido in caso di manutenzione o riconfigurazione dello scambiatore.

Scheda tecnica Cordivari PHC PN10 57 piastre Cod. 3175056656205

• Marca: Cordivari
• Codice prodotto: 3175056656205
• Serie: PHC
• Modello: PHC PN10 57 piastre
• Tipologia: scambiatore di calore a piastre ispezionabile
• Versione: con guarnizione NBR, PN10
• Numero piastre: 57
• Connessioni: DN32 (1" 1/4) M filettata
• Dimensione A: 480 mm
• Dimensione B: 200 mm
• Dimensione C: 381 mm
• Dimensione D: 70 mm
• Lunghezza L: 375 mm
• Volume primario-secondario: 2,3 litri
• Materiale piastre: acciaio inox AISI 316L
• Materiale raccordi: acciaio inox AISI 316L
• Telai: acciaio al carbonio verniciato
• Guidapiastre, tiranti e dadi: acciaio al carbonio zincato
• Guarnizioni: NBR smontabili
• Pressione massima di esercizio versione PN10: 10 bar
• Campo temperatura con guarnizione NBR: da -4°C a +110°C

Vantaggi del Cordivari PHC 57 piastre codice 3175056656205 negli impianti termoidraulici

La struttura apribile rende questo scambiatore a piastre Cordivari particolarmente indicato per impianti in cui sia fondamentale mantenere elevate prestazioni nel tempo e semplificare le operazioni di servizio. Il design modulare permette di adattare lo scambiatore a numerose condizioni di utilizzo tipiche della termoidraulica professionale.

• Ispezione interna e pulizia semplificate
• Configurazione flessibile per molteplici applicazioni
• Ottimo coefficiente globale di scambio termico
• Elevata affidabilità costruttiva
• Componenti testati con rigorosi controlli di qualità interni
• Piastre progettate per massimizzare la prestazione di scambio

Limiti di impiego e conformità

Gli scambiatori PHC Cordivari sono progettati per operare entro i limiti di esercizio previsti e nel campo di applicazione contemplato dall'Art. 4.3 della Direttiva PED 2014/68/UE. Per il modello con guarnizione NBR, il campo di temperatura indicativo è compreso tra -4°C e +110°C, mentre la versione PN10 è progettata per pressione massima di esercizio pari a 10 bar.
