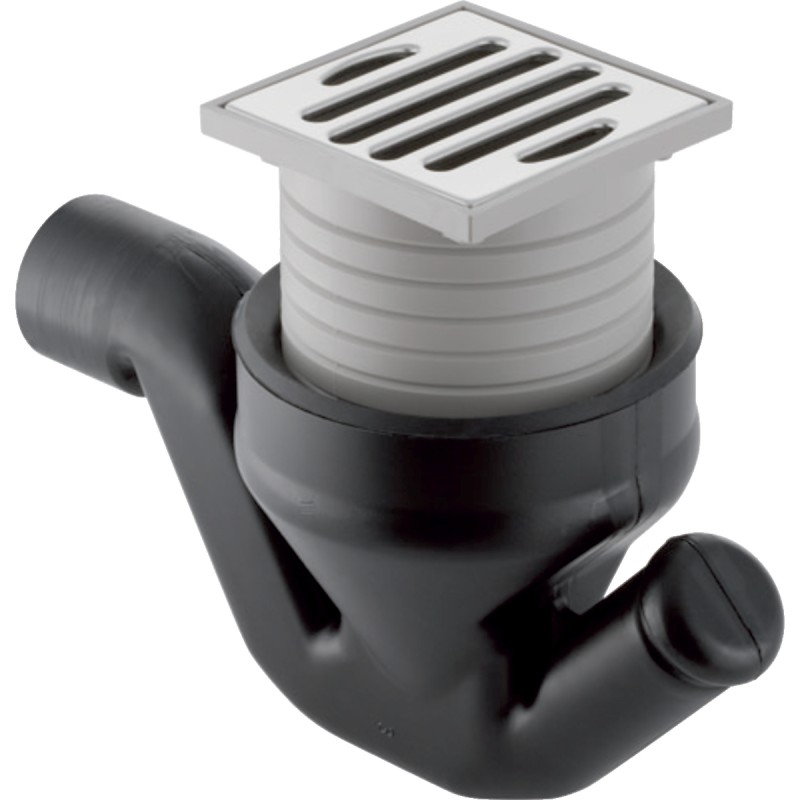

Scarico a pavimento 50 mm con griglia 10x10 cm - Geberit 361.613.00.1

Sifone in PE-HD per interni a norma EN 1253 con imbuto in PP - Geberit 361.613.00.1

Il prodotto è un allacciamento allo scarico a pavimento progettato per il collegamento di apparecchi sanitari e indicato specificamente per l'installazione all'interno di edifici. Il dispositivo è equipaggiato con un imbuto di scarico in PP ed è fornito di serie con una griglia a fessura da 10 x 10 cm, realizzata in acciaio inox per assicurare tenuta meccanica e resistenza ai normali processi di ossidazione.

Costruzione strutturale e regolazione

Il corpo principale del sistema di evacuazione è stampato interamente in PE-HD, un polimero ad alta densità che garantisce integrità strutturale a contatto con le acque di scarico. Il componente è sviluppato in stretta conformità ai parametri tecnici stabiliti dalla normativa EN 1253. L'architettura del raccordo è concepita per risultare regolabile in altezza tramite l'inserimento di un'apposita prolunga, consentendo all'installatore di allineare con precisione lo scarico alle quote del pavimento finito.

Sifonatura e portata di deflusso

Il pozzetto integra un sifone che genera un'altezza della chiusura idraulica pari a 50 mm, una misura calibrata per isolare l'ambiente interno e bloccare la risalita di esalazioni dalla rete fognaria. La geometria del condotto garantisce un'elevata capacità di deflusso, gestendo una portata di scarico di 0,6 litri al secondo. Oltre agli elementi funzionali primari, la fornitura include una protezione da cantiere, indispensabile per impedire l'ingresso di detriti e preservare l'interno dello scarico durante le fasi di lavorazione edile.

Riepilogo delle Specifiche Tecniche

• Tipologia prodotto: Allacciamento allo scarico a pavimento
• Campi di applicazione: Installazione interna, collegamento apparecchi sanitari
• Materiale del corpo: PE-HD
• Materiale imbuto di scarico: PP
• Materiale griglia: Acciaio inox
• Dimensioni griglia: 10 x 10 cm
• Diametro tubo (d): 50 mm
• Capacità di scarico: 0,6 l/s
• Altezza chiusura idraulica: 50 mm
• Altezza di montaggio (h): 15 - 20 cm
• Lunghezza totale (L): 40 cm
• Lunghezza diramazione (L1): 15,5 cm
• Normativa di conformità: EN 1253
• Caratteristiche aggiuntive: Regolabile in altezza con prolunga
• Materiale in dotazione: Griglia in acciaio inox, sifone, protezione cantiere
