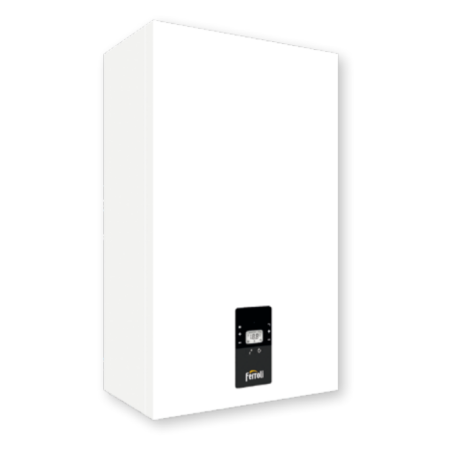

Caldaia murale a condensazione FERROLI Bluehelix alpha 28c, 28,5 kW caldaia murale istantanea metano o GPL, colore Bianco, codice 0TPF4AWA
Specifiche etichetta energetica secondo direttiva Europea ErP
- Efficienza energetica riscaldamento Classe A
- Efficienza energetica sanitario profilo XL Classe A
Caratteristiche esercizio riscaldamento/sanitario:
- Portata termica max / min riscaldamento (Hs) kW 27,2 / 5,3
- Portata terrmica max sanitario (Hi) kW 28,5
- Pressione max esercizio riscaldamento bar 3
- Pressione min esercizio riscaldamento bar 0,8
- Capacità vaso di espansione riscaldamento litri 8
- Pressione max di esercizio sanitario bar 9
- Pressione min di esercizio sanitario bar 0,3
- Portata sanitaria ∆t 25°C l/min 14
- Grado protezione (IEC 60529) IP IPX4D
- Tensione di alimentazione V/Hz 230V / 50Hz
- Dimensioni AxLxP mm 700x420x250
Bluehelix Alpha .. Più bella di "PRIMA"
La nuova gamma di generatori è dotata del collaudato scambiatore in acciaio inox. Progettata e costruita secondo le nuove direttive ErP per la progettazione ecocompatibile e labelling, BLUEHELIX ALPHA si colloca al top della sua categoria.
EFFICIENZA AL TOP ANCHE SU VECCHI IMPIANTI (SOSTITUZIONI) mod. 24 C COMBINATA (14 l/min a ∆t 25°C)
Lo scambiatore del gruppo termico di BLUEHELIX ALPHA (fig. A) a confronto con il più classico e diffuso scambiatore in acciaio. Questa geometria consente allo scambiatore di funzionare quasi al massimo dell’efficienza di progetto anche in condizioni di parziale intasamento, mentre a parità di quantità di depositi e sedimenti (es. dovuti all’installazione su vecchi impianti) lo scambiatore in fig. B tende a otturarsi molto più velocemente nella parte a contatto con la fiamma a causa della ridotta area di passaggio del fluido, in cui si viene a costituire una vera e propria barriera di depositi * che ostacolano lo scambio termico e riducono l’efficienza al di sotto dei valori nominali
BLUEHELIX ALPHA VISTA DA DENTRO
- SCAMBIATORE Scambiatore inox monocircuito ad elevati passaggi, resistente all’intasamento e di facile pulizia
- TELAIO IN ACCIAIO Realizzato con processi automatizzati ad alta precisione
- VASO DI ESPANSIONE Vaso di espansione di 8 litri posto lateralmente
- VENTILATORE PANNELLO ELETTRICO Ventilatore disassato, per agevolare la manutenzione dello scambiatore primario senza smontaggio
- SCAMBIATORE ACQUA CALDA SANITARIA In acciaio inossidabile, con brasatura in rame
- CIRCOLATORE Ad alta efficienza, per riscaldamento e lo scambio con il circuito sanitario
- CAMERA STAGNA Pannello in acciaio removibile di protezione della camera di combustione con funzione di camera stagna
- PANNELLO ELETTRICO Ampio pannello elettrico rimovibile a protezione contro eventuali danni prodotti dall’acqua che si possono presentare durante la normale manutenzione. Facile accesso ai connettori elettrici.
IL MOTORE
Il tubo che costituisce lo scambiatore di BLUEHELIX ALPHA è realizzato in acciaio inossidabile, un materiale che permette di realizzare una superficie estremamente liscia, quindi meno aggredibile da agenti incrostanti e depositi.
IL CONTROLLO IN CALDAIA
La centralina di controllo di BLUEHELIX ALPHA consiste in un’interfaccia facile da usare con display retroilluminato. Tramite i pulsanti è possibile regolare facilmente la temperatura di mandata riscaldamento, il setpoint dell’acqua calda sanitaria, accendere / spegnere il generatore o attivare la funzione confort, monitorando lo stato della caldaia. Il pannello di controllo è completato da un manometro tradizionale che può controllare in qualsiasi momento la pressione dell’impianto.
MC2
L’elettronica controlla la corrente di ionizzazione di fiamma in modo da garantire una combustione ottimale al variare della densità dell’aria o della qualità del gas. La relazione tra il rapporto aria/gas (λ) ed il segnale di ionizzazione di fiamma viene utilizzata per il controllo del rapporto aria gas stesso e quindi della combustione. MC2 : Multi Combustion Control, il nuovo sistema di combustione con tecnologia brevettata Gas-adaptive migliora l’adattabilità di utilizzo al variare delle condizioni della rete gas (es. fluttuazioni o ridotte pressioni).
MGR Metano, Gpl, Aria Propanata Ready
L’elettronica controlla la corrente di ionizzazione di fiamma in modo da garantire una combustione ottimale al variare della densità dell’aria o della qualità del gas. La relazione tra il rapporto aria/gas (λ) ed il segnale di ionizzazione di fiamma viene utilizzata per il controllo del rapporto aria gas stesso e quindi della combustione. MC2 : Multi Combustion Control, il nuovo sistema di combustione con tecnologia brevettata Gas-adaptive migliora l’adattabilità di utilizzo al variare delle condizioni della rete gas (es. fluttuazioni o ridotte pressioni). Grazie alla nuova elettronica in dotazione, l’operazione di cambio gas è estremamente semplice. Il controllo di combustione MC2 esegue un monitoraggio costante della qualità della combustione e modificano semplicemente un parametro della scheda elettronica (operazione da effettuare solamente da personale qualificato) è possibile far funzionare la caldaia a Metano o GPL o ad Aria Propanata. Non è necessario quindi acquistare kit accessori aggiuntivi.
CONNECT
Nuovo comando remoto senza fili disponibile come accessorio per la gestione del comfort domestico anche da smartphone mediante app connect (iOS e Android). Massimizza il comfort ambiente con la modulazione della temperatura di mandata attraverso le funzioni di Compensazione Climatica Ambiente (CCA) e Compensazione Climatica Esterna (CCE) tramite temperatura esterna rilevabile direttamente da internet (o da sonda esterna opzionale). Migliora del +4% l’efficienza media stagionale in riscaldamento d’ambiente
EASY MAINTENANCE
Manutenzione senza problemi Al momento della prima manutenzione, il tecnico si può rendere conto della cura con cui è stato progettato ogni dettaglio per agevolare il suo lavoro. Grazie alla massima accessibilità dei principali componenti, il gruppo termico di BLUEHELIX ALPHA permette di eseguire la manutenzione con massima precisione e velocità. Alcuni esempi: - La scatola elettrica della scheda elettronica può essere facilmente estratta dallo chassis lasciando libero accesso alle parti interne.
- Facile accesso al gruppo bruciatore mediante la rimozione di 4 viti ed all’attacco rapido (clip) del ventilatore.
- Lo scambiatore a passaggi extra-maggiorati è concepito per sfidare le acque più dure ed è facilmente pulibile grazie al circuito a tubo singolo non collettorizzato.
- Il filtro in ingresso dell’acqua sanitaria può essere estratto con estrema facilità direttamente dall’interno senza dover rimuovere gli attacchi idraulici della caldaia.
- L’eventuale smontaggio e la sostituzione dello scambiatore a piastre avviene semplicemente mediante la rimozione di due bulloni a brugola accessibili frontalmente
FUNZIONE SUN EASY
BLUEHELIX ALPHA è stata progettata per essere facilmente inserita negli impianti realizzati con le più recenti tecnologie. Il sistema SUN EASY, si avvale di un’elettronica che semplifica l’abbinamento con i pannelli solari sia a circolazione naturale che forzata. Tramite un sensore posto sul circuito sanitario controlla in maniera continua la temperatura dell’acqua preriscaldata dai pannelli solari prevedendo l’accensione del bruciatore solo nel caso che quest’ultima scenda sotto il livello necessario a garantire il comfort ottimale all’utente.
FUNZIONE STOP AND GO
Con l’utilizzo di rubinetterie sanitarie a miscelazione brevi o brevissime erogazioni per veloci risciacqui comportano l’avvio della procedura di accensione della caldaia che solitamente si conclude immediatamente. Il perdurare di queste «false partenze» può, alla lunga, compromettere la vita media del prodotto. Per questo BLUEHELIX ALPHA mette a disposizione un parametro dell’elettronica mediante il quale è possibile ritardare l’accensione del bruciatore (Stop and Go) attivandolo solamente a fronte di reali prelievi di acqua calda sanitaria.
INSTALLAZIONE ESTERNA - FUNZIONE ANTIGELO
Per sfruttare al massimo gli spazi a disposizione, la nuova caldaia BLUEHELIX ALPHA 24 - 28 C può essere installata ad incasso nella parete grazie all’apposito kit; per installazioni più critiche, in luoghi completamente scoperti non protetti dagli agenti atmosferici, è disponibile anche il kit “mobiletto verniciato”. Nell’eventualità che la temperatura in caldaia scenda a 5°C, automaticamente si accende il bruciatore e si attiva il circolatore al fine di preservare l’apparecchio dai danni causati dal gelo. Tale funzione è attiva con la caldaia alimentata dal circuito gas e sotto tensione elettrica.
FUNZIONE ECO-COMFORT SANITARIO
In funzionamento ECO la produzione di acqua calda sanitaria avviene secondo gli standard tradizionali consentendo un risparmio energetico nei periodi di non utilizzo. In funzionamento COMFORT, grazie al particolare sistema di mantenimento in temperatura dello scambiatore di calore, l’erogazione di acqua calda sanitaria diventa ancora più rapida e confortevole. L’efficienza e i profili di carico secondo la direttiva ErP sono al top della categoria: mod. 24 C / A - XL.
