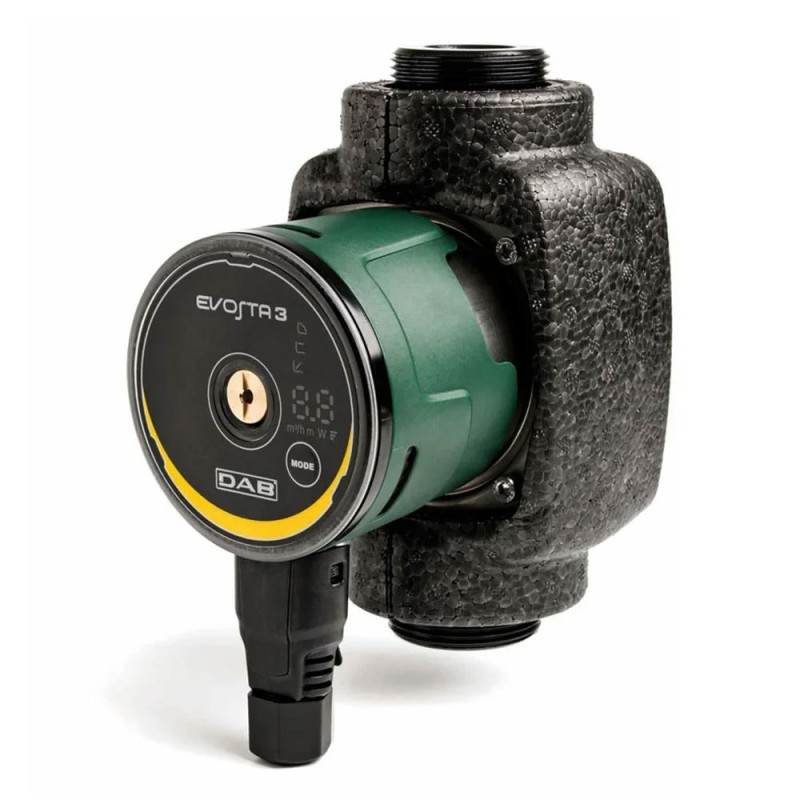

DAB 60186086 EVOSTA3 40/130 circolatore elettronico - attacchi 1"1/2

Circolatore elettronico 1"1/2, interasse 130 mm, portata 4,2 m³/h, IPX5 - DAB 60186086

DAB 60186086 EVOSTA3 40/130 è un circolatore elettronico a rotore bagnato per il ricircolo dell'acqua in impianti domestici e residenziali di riscaldamento e climatizzazione. Dispone di attacchi da 1"1/2, interasse 130 mm, campo di funzionamento da 0,4 a 4,2 m³/h, prevalenza fino a 8 m, alimentazione monofase 1x230 V 50/60 Hz, pressione massima 10 bar e grado di protezione IPX5.

Descrizione prodotto

Il circolatore elettronico DAB EVOSTA3 40/130 è progettato per la circolazione dell'acqua in impianti di riscaldamento e condizionamento domestici. La tecnologia elettronica con motore sincrono a magneti permanenti e inverter consente alla pompa di adattare automaticamente le prestazioni alle esigenze dell'impianto.

EVOSTA 3 combina la robustezza di un circolatore meccanico con i vantaggi di una pompa elettronica a basso consumo. L'indice di efficienza energetica EEI ≤ 0,19, il grado di protezione IPX5 e il tappo di sfiato integrato rendono il prodotto indicato per installazioni dove sono richieste efficienza, affidabilità e semplicità di gestione.

Il display integrato consente di visualizzare i principali parametri di funzionamento, come assorbimento istantaneo, prevalenza istantanea, portata istantanea e altezza della curva selezionata. La funzione di degasaggio automatico aiuta a migliorare l'avviamento e il corretto funzionamento del circuito.

Caratteristiche tecniche

• Marca: DAB
• Codice prodotto: 60186086
• Modello: EVOSTA3 40/130
• Tipologia: circolatore elettronico a rotore bagnato
• Applicazione: riscaldamento e climatizzazione domestica
• Attacchi pompa: 1"1/2
• Interasse: 130 mm
• Alimentazione elettrica: monofase 1x230 V 50/60 Hz
• Campo di funzionamento: da 0,4 a 4,2 m³/h
• Prevalenza massima: fino a 8 m
• Pressione massima di esercizio: 10 bar, 1000 kPa
• Temperatura liquido: da -10 °C a +110 °C
• Liquido pompato: pulito, privo di solidi e oli minerali
• Caratteristiche liquido: non viscoso, chimicamente neutro, simile all'acqua
• Glicole massimo ammesso: 30%
• Motore: sincrono a magneti permanenti
• Elettronica: inverter con adattamento automatico delle prestazioni
• Indice di efficienza energetica: EEI ≤ 0,19
• Grado di protezione: IPX5
• Classe di isolamento: F
• Installazione: con asse motore orizzontale

Caratteristiche costruttive

• Corpo pompa in ghisa con trattamento in cataforesi
• Motore a rotore bagnato
• Carcassa motore in acciaio
• Girante in tecnopolimero
• Albero motore in ceramica
• Boccole ceramiche lubrificate dal liquido pompato
• Camicia rotore in acciaio inox
• Camicia statore in acciaio inox
• Flangia di chiusura in acciaio inox
• Anello reggispinta in grafite
• Guarnizioni in EPDM
• Tappo di sfiato in ottone
• Protezione interna del motore senza necessità di protezione supplementare contro il sovraccarico

Regolazione e pannello di controllo

• 9 opzioni di impostazione selezionabili tramite pulsante MODE
• Selezione sequenziale semplice e immediata
• Indicazione delle impostazioni tramite segmenti luminosi sul display
• Visualizzazione dell'altezza della curva selezionata
• Visualizzazione dell'assorbimento istantaneo in W
• Visualizzazione della prevalenza istantanea in m
• Visualizzazione della portata istantanea in m³/h
• Accesso diretto all'albero motore per eventuale sblocco
• Funzione di degasaggio automatico

Applicazioni

• Impianti domestici di riscaldamento
• Impianti residenziali di climatizzazione
• Circuiti di ricircolo acqua tecnica compatibile
• Sostituzione di vecchi circolatori a tre velocità
• Installazioni dove sono richiesti basso consumo energetico e regolazione elettronica

Vantaggi principali

• Circolatore elettronico ad alta efficienza con EEI ≤ 0,19
• Motore sincrono a magneti permanenti con inverter
• Adattamento automatico delle prestazioni alle esigenze dell'impianto
• Display integrato per controllo immediato di portata, prevalenza e assorbimento
• Grado di protezione IPX5 per maggiore affidabilità in ambiente tecnico
• Funzione di degasaggio automatico per una gestione più pratica dell'impianto
• Soluzione compatta per sostituzione di circolatori tradizionali a tre velocità
• Installazione con asse motore orizzontale e attacchi da 1"1/2
