Sul lato generatore si trovano due attacchi G 1" 1/4 F con interasse 80 mm. Le tre derivazioni superiori hanno calotta mobile G 1" con interasse 125 mm, quella laterale calotta mobile G 1" con interasse 80 mm. Il corpo dispone di un attacco G 1/2" F per la valvola di sfogo aria e di un attacco per il defangatore con 4 fori filettati M5.

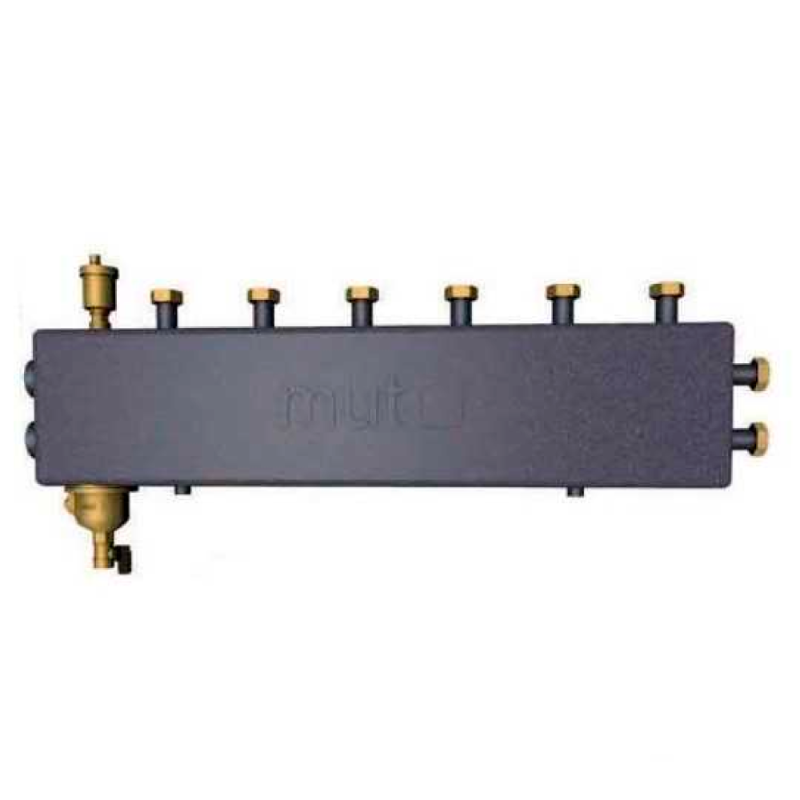

Il collettore 3+1 laterale MUT 7.030.02035 distribuisce il fluido termovettore da un generatore di calore o da un chiller a quattro gruppi di rilancio (di alimentazione, regolazione o circolazione), tre superiori e uno laterale, per alimentare impianti di riscaldamento e condizionamento con regolazioni di temperatura diverse.
Svolge inoltre la funzione di separatore idraulico e di defangatore: raccoglie lo sporco che si forma nell'impianto e trattiene le particelle metalliche con una cartuccia magnetica. Le derivazioni con ghiera G 1" sono predisposte per il collegamento con i gruppi di rilancio MUT da 1". Il corpo è in acciaio verniciato, con coibentazione in EPP stampata in due gusci.
Sul lato generatore si trovano due attacchi G 1" 1/4 F con interasse 80 mm. Le tre derivazioni superiori hanno calotta mobile G 1" con interasse 125 mm, quella laterale calotta mobile G 1" con interasse 80 mm. Il corpo dispone di un attacco G 1/2" F per la valvola di sfogo aria e di un attacco per il defangatore con 4 fori filettati M5.
Il 7.030.02035 viene fornito con staffe di sostegno, viti e tasselli per il montaggio a muro, valvola automatica di sfogo aria, rubinetto di carico/scarico impianto e defangatore con cartuccia magnetica interna. Il fissaggio del collettore alle staffe avviene tramite attacchi M10.
