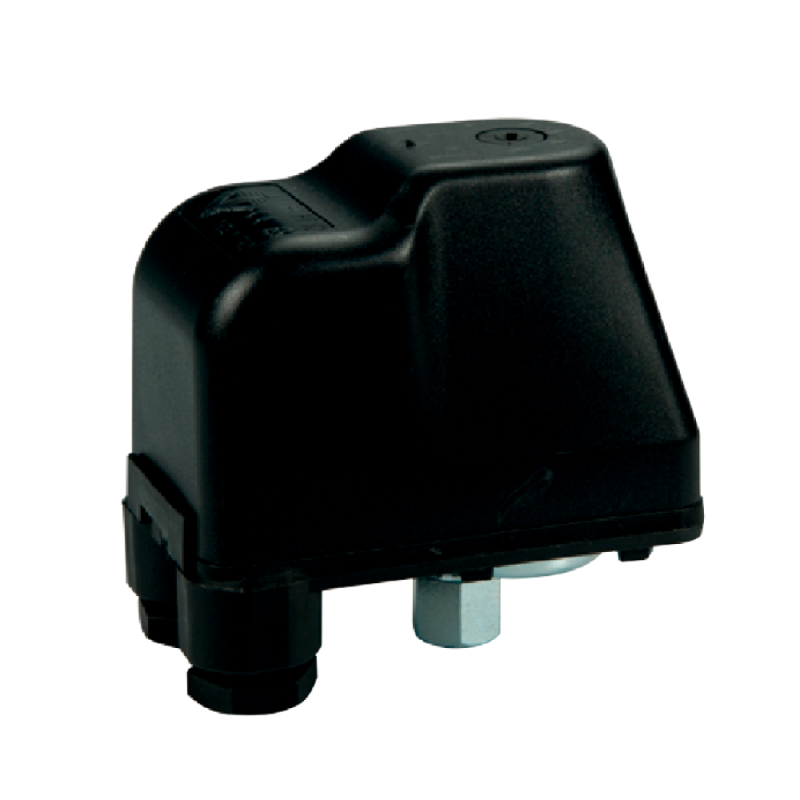

Pressostato Giacomini K374Y003 per sistemi autoclave
Il Giacomini K374Y003 con attacco 1/4"F e dimensioni 104 x 100 x 60 mm è un pressostato di regolazione progettato per il controllo automatico della pressione in sistemi autoclave e impianti con acqua fredda, garantendo l’avvio e l’arresto dell’elettropompa in base ai valori impostati.
Specifiche tecniche
- Marca: Giacomini
- Codice: K374Y003
- Attacco: 1/4"F
- Campo di regolazione: 1 ÷ 5 bar
- Pressione di intervento (taratura di fabbrica): 1,4 ÷ 2,8 bar
- Pressione massima di esercizio: 5 bar
- Campo di temperatura del fluido: 4 ÷ 55 °C
- Campo di temperatura ambiente: -10 ÷ 55 °C
- Grado di protezione: IP44
- Tensione nominale: 500 V
- Corrente nominale: 16 A (carico resistivo), 10 A (carico induttivo)
Funzionamento
Il pressostato regola automaticamente il funzionamento della pompa: al raggiungimento della pressione impostata interrompe il circuito elettrico, mentre lo ripristina quando la pressione scende sotto il valore minimo impostato. I contatti elettrici sono di tipo normalmente chiuso, garantendo sicurezza e affidabilità operativa :contentReference[oaicite:0]{index=0}.
Materiali e costruzione
- Contatti elettrici in lega di ottone con riporto Ag - Ni
- Struttura compatta per installazione su autoclavi
- Componenti progettati per resistenza meccanica ed elettrica
Regolazione
- Regolazione tramite dado di intervallo minimo per impostare la pressione di avvio
- Regolazione del differenziale tramite apposito dado
- Taratura precisa tramite sistema a doppia regolazione
Applicazioni
- Sistemi autoclave
- Impianti antincendio
- Impianti di distribuzione acqua
- Sistemi di pressurizzazione
Collegamenti elettrici
- Tre contatti elettrici normalmente chiusi
- Configurazione per comando diretto elettropompa
Normative e certificazioni
- Direttiva 2014/35/UE (Low Voltage)
- Direttiva ROHS 2011/65/EU
- Marcatura CE
Installazione
- Installazione su linea idraulica con attacco filettato 1/4"F
- Collegamento elettrico eseguito da personale qualificato
- Impostazione parametri di pressione secondo esigenze impianto
Descrizione tecnica
Il pressostato Giacomini K374Y003 è un dispositivo di regolazione per autoclavi progettato per il controllo automatico della pressione nei sistemi idraulici. Con campo di regolazione 1-5 bar e taratura di fabbrica 1,4-2,8 bar, consente una gestione precisa dell’avviamento e arresto della pompa. La costruzione robusta, il grado di protezione IP44 e la compatibilità con ambienti operativi fino a 55 °C lo rendono idoneo per applicazioni professionali affidabili e continuative.
