Giacomini N143Y005 Valvola intercettazione combustibile 1" filettata 98 °C

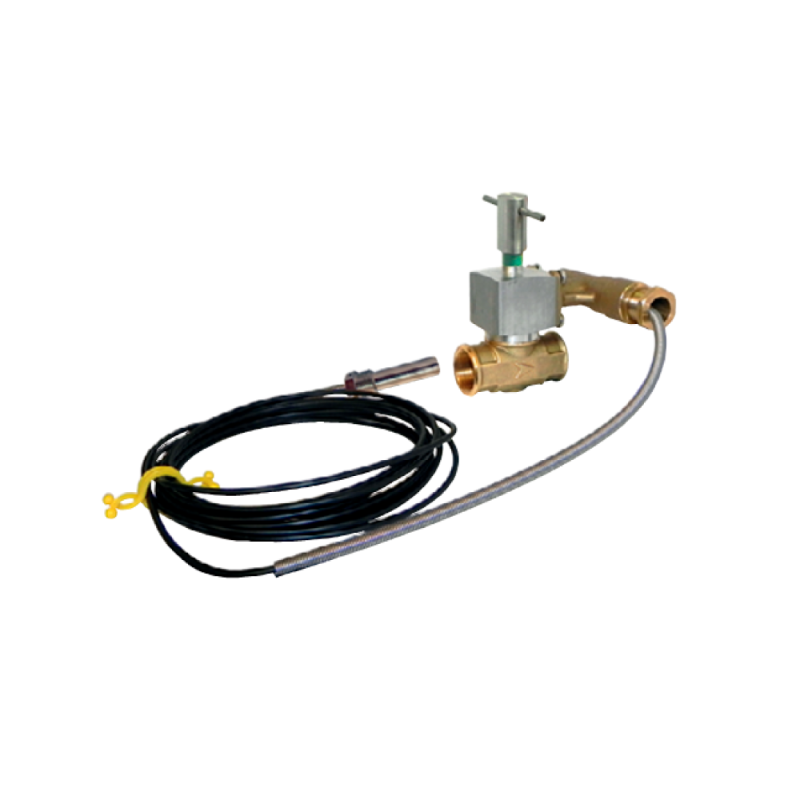

Valvola di intercettazione combustibile Giacomini N143Y005

La Giacomini N143Y005 è una valvola di sicurezza ad azione positiva con attacco 1" filettato e dimensioni 82 x 122 x 44 mm, progettata per l’intercettazione automatica del combustibile nei sistemi termici. Certificata INAIL, garantisce la protezione dell’impianto contro il surriscaldamento e il raggiungimento della temperatura di ebollizione.

Specifiche tecniche

• Marca: Giacomini
• Codice: N143Y005
• Dimensione: 1" filettato
• Temperatura di taratura: 98 °C (+0/-5 °C)
• Pressione massima di esercizio: 1 bar
• Campo di temperatura ambiente: -15 ÷ 70 °C
• Lunghezza capillare: 5 m
• Attacco pozzetto: 1/2"M
• Resistenza meccanica: Gruppo 2 (EN 13611:2007)

Funzionamento

La valvola interviene automaticamente bloccando il flusso di combustibile al bruciatore quando la temperatura dell’acqua raggiunge il valore di taratura. Il sistema ad azione positiva assicura la chiusura anche in caso di danneggiamento del capillare o del bulbo sensore. Il riarmo è possibile solo dopo una riduzione della temperatura di circa 11 ±2 °C rispetto al valore di intervento :contentReference[oaicite:0]{index=0}.

Materiali e costruzione

• Corpo e coperchio in ottone OT-58 (UNI EN 12164)
• Componenti interni in acciaio inox, alluminio e ottone
• Organi di tenuta in gomma FKM
• Pozzetto in ottone per inserimento del bulbo sensore

Caratteristiche di sicurezza

• Dispositivo ad azione positiva indipendente da energia esterna
• Intervento automatico in caso di sovratemperatura
• Blocco permanente in caso di rottura del sistema sensibile
• Certificazione e taratura INAIL con verbale originale

Applicazioni

• Centrali termiche
• Impianti di riscaldamento civili e industriali
• Sistemi con combustibili: gas metano, GPL, gasolio e olio combustibile
• Protezione bruciatori e circuiti termici

Installazione

• Installazione sulla linea di adduzione del combustibile al bruciatore
• Montaggio nel rispetto del senso di flusso indicato sul corpo valvola
• Inserimento del bulbo entro 1 m dalla caldaia nel flusso del fluido
• Installazione eseguita esclusivamente da personale qualificato

Dimensioni

• A: 82 mm
• B: 122 mm
• C: 44 mm

Normative e conformità

• Direttiva PED 2014/68/UE
• Qualificazione INAIL (ex ISPESL)
• EN 13611:2007
• Filettature conformi EN 10226

Descrizione tecnica

La Giacomini N143Y005 è una valvola di intercettazione combustibile progettata per applicazioni professionali dove la sicurezza è un requisito fondamentale. Grazie alla tecnologia ad azione positiva, alla temperatura di intervento a 98 °C e alla costruzione robusta in ottone, garantisce un’interruzione immediata e affidabile del flusso in caso di surriscaldamento. La certificazione INAIL e la conformità alle normative europee la rendono ideale per centrali termiche e impianti industriali ad alte prestazioni.
