Valvola di zona a Sfera 3 Vie Ø 3/4" M/M Motorizzata TMO - Codice 7.030.01866 - MUT

Valvola a sfera TMO 230 V con relè SPST e micro ausiliario - MUT 7.030.01866

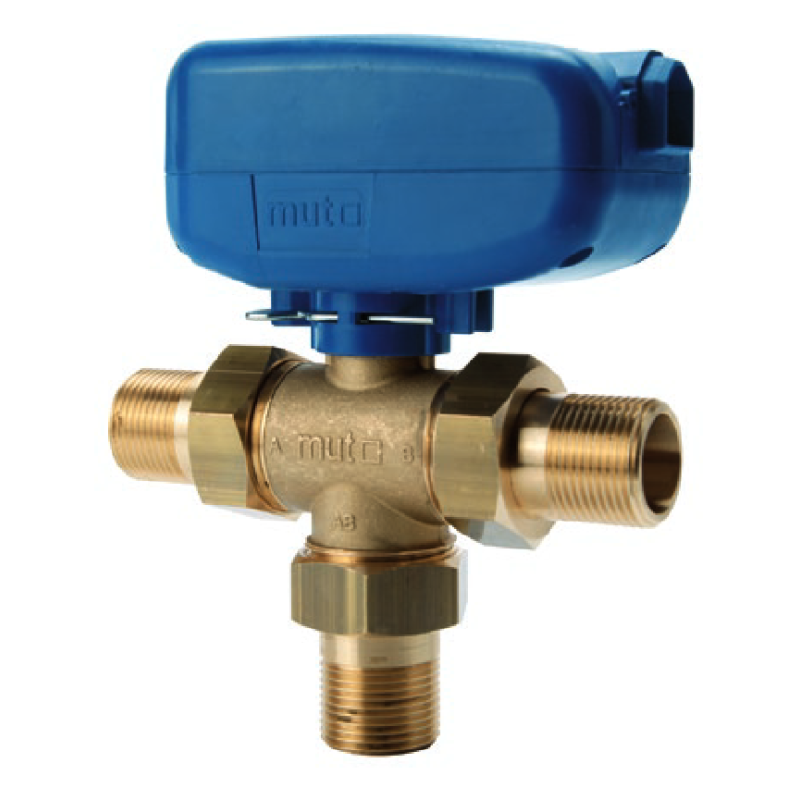

La valvola MUT TMO 20 MMM SPST M1S, codice 7.030.01866, è una valvola di zona a sfera motorizzata a tre vie con tre bocchettoni maschio G 3/4 (ISO 228/1). Funziona come deviatrice on/off nei circuiti di riscaldamento e raffrescamento di abitazioni e piccoli impianti, con alimentazione 230 V, relè incorporato e cavo Molex a 6 poli incluso nella confezione.

Corpo valvola e tenute

Corpo e sfera sono in ottone CW617N, l'alberino di comando in ottone CW614N. La tenuta sulla sfera è affidata ad anelli in PTFE abbinati a O-Ring in EPDM Perox. La valvola lavora con acqua e soluzioni glicolate fino al 50%, alla pressione nominale PN10, con pressione differenziale massima di 250 kPa (2,5 bar) e tenuta di classe A secondo EN 12266-1. La via AB resta sempre aperta: in deviazione l'ingresso avviene da AB con uscita da A o da B, in miscelazione l'ingresso avviene da A e B con uscita da AB.

Servomotore e comando SPST

Il motore sincrono, protetto da un coperchio in PA66GF30, ruota la sfera in 6 secondi con un assorbimento massimo di 7 W. La versione SPST accetta un comando esterno unipolare a tre fili grazie al relè integrato: alimentando i contatti 2 (neutro) e 3 (fase) la valvola chiude, alimentando 2 (neutro) e 3+6 (fase) la valvola apre. La testa motore si rimuove senza intervenire sul circuito idraulico.

Microinterruttore ausiliario M1S

Di serie è presente un microinterruttore ausiliario bipolare da 3(1) A - 250 Vac, con contatti indipendenti dal circuito della valvola: contatto 1 comune, 4 normalmente aperto, 5 normalmente chiuso. Può comandare un circolatore o una caldaia al termine della commutazione.

Riepilogo delle Specifiche Tecniche

• Marca: MUT
• Codice: 7.030.01866
• Modello: TMO 20 MMM SPST M1S
• Tipo: valvola di zona a sfera motorizzata a 3 vie, deviatrice on/off
• Attacchi: 3 bocchettoni maschio G 3/4 (ISO 228/1)
• Corpo e sfera: ottone CW617N
• Alberino di comando: ottone CW614N
• Tenute: anelli in PTFE, O-Ring in EPDM Perox
• Coperchio servomotore: PA66GF30
• Pressione nominale: PN10
• Pressione differenziale massima: 250 kPa (2,5 bar)
• Fluido: acqua, soluzioni glicolate max 50%
• Temperatura fluido: 2 - 90 °C
• Temperatura ambiente: 0 - 60 °C
• Alimentazione: 230 V (±10%) - 50/60 Hz, motore sincrono
• Potenza assorbita: 7 W max
• Tempo di manovra: 6 s
• Comando: SPST unipolare con relè incorporato
• Micro ausiliario: bipolare 3(1) A - 250 Vac
• Connettore: Molex Mini-Fit JR 6 poli
• Cavo: 6 poli, lunghezza 1000 mm, incluso
• Grado di protezione: IP 40
• Classe d'isolamento: II (EN 60730)
• Conformità: 2014/35/EU, 2014/30/EU, EN 60730-1, EN 60730-2-14
• Altezza (C): 154 mm
• Lunghezza (H): 134 mm
