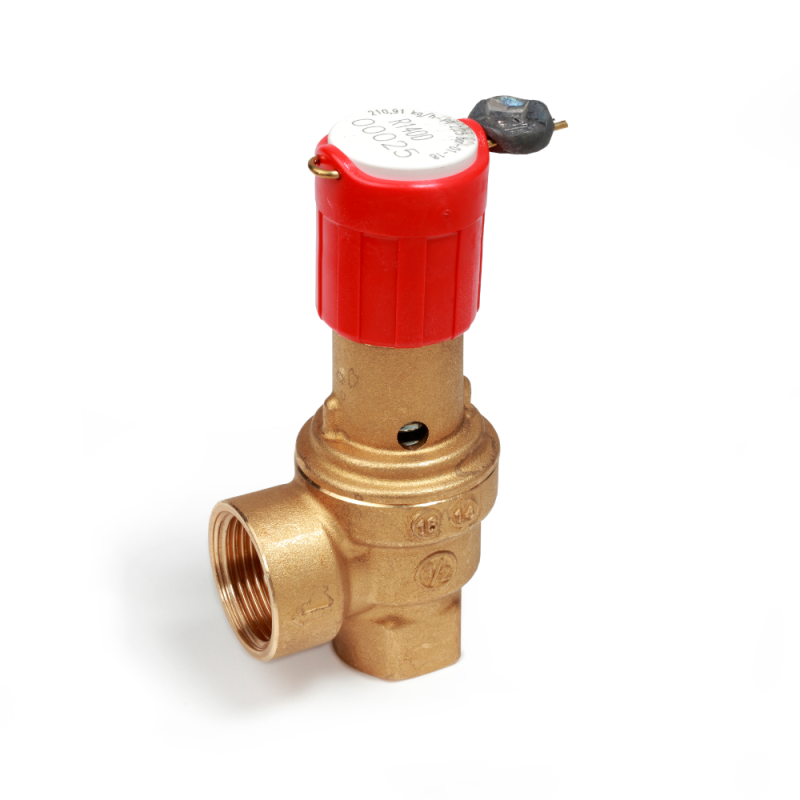

Giacomini R140DY117 Valvola di sicurezza INAIL 1/2" x 3/4" 7 bar - valvola per impianti termici

Valvola di sicurezza Giacomini R140DY117 qualificata INAIL per controllo pressione

La Giacomini R140DY117 è una valvola di sicurezza qualificata INAIL con attacchi G 1/2"F x G 3/4"F e taratura 7 bar, progettata per il controllo della pressione negli impianti termici ad acqua calda con vaso di espansione chiuso. Garantisce protezione del generatore di calore evitando il superamento dei limiti di progetto.

Specifiche tecniche

• Marca: Giacomini
• Codice: R140DY117
• Tipologia: valvola di sicurezza qualificata INAIL
• Dimensione: G 1/2"F x G 3/4"F
• Pressione di taratura: 7 bar
• Pressione nominale: 10 bar
• Campo temperatura: 5 - 110 °C
• Scarto di chiusura: 20%
• Fluidi: acqua calda, aria

Materiali e costruzione

• Corpo in ottone CW617N conforme UNI EN 12165
• Manopola in ABS ad alta resistenza
• Molla interna in acciaio

La costruzione garantisce resistenza meccanica, affidabilità e lunga durata anche in condizioni operative intensive.

Funzionamento

La valvola interviene automaticamente quando la pressione del fluido supera il valore di taratura, consentendo lo scarico controllato e prevenendo sovraccarichi dell’impianto. Il sistema si richiude automaticamente al ripristino delle condizioni nominali.

Applicazioni

• Impianti termici ad acqua calda
• Generatori di calore con vaso di espansione chiuso
• Sistemi di riscaldamento civili e industriali
• Impianti con acqua e aria

Installazione

• Installazione sulla mandata o nella parte superiore del generatore
• Distanza massima dal generatore: 1 metro
• Tubazione di collegamento priva di intercettazioni
• Diametro tubazione non inferiore a quello della valvola
• Scarico convogliato tramite imbuto dedicato
• Installazione in posizione verticale o orizzontale, non capovolta

Manutenzione

• Verifica funzionale almeno una volta all’anno
• Controllo dello scarico mediante aumento della pressione o azionamento manuale
• Pulizia periodica della sede per evitare accumuli di impurità

Prestazioni

• Diametro orifizio: 15 mm
• Sezione netta: 176,71 mm²
• Capacità di scarico: 496,91 kg/h
• Potenzialità massima generatore: 288,21 kW

Descrizione tecnica

La Giacomini R140DY117 è una valvola di sicurezza professionale progettata per impianti termici, conforme alla direttiva PED e qualificata INAIL. La struttura in ottone, la molla calibrata e la manopola in ABS assicurano precisione di intervento, sicurezza operativa e lunga durata. È una soluzione tecnica affidabile per applicazioni professionali che richiedono il controllo accurato della pressione e la protezione del generatore di calore.
