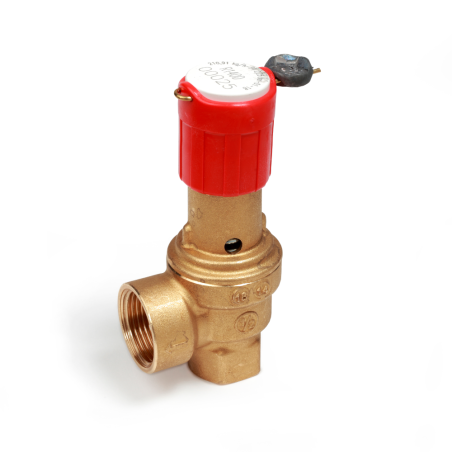

Giacomini R140DY150 Valvola di sicurezza INAIL 1" x 1 1/4" taratura 4 bar

Valvola di sicurezza 1" x 1 1/4" 4 bar per controllo pressione impianti termici - Giacomini R140DY150

La valvola di sicurezza Giacomini R140DY150 con attacchi femmina-femmina da 1" x 1 1/4" è progettata per il controllo della pressione in impianti termici ad acqua calda con vaso di espansione chiuso. Tarata in fabbrica a 4 bar, garantisce sicurezza operativa mantenendo la pressione entro i limiti di progetto. Il corpo in ottone CW617N e i componenti interni assicurano affidabilità e resistenza nel tempo anche in condizioni di esercizio gravose.

Descrizione tecnica

La valvola di sicurezza qualificata INAIL serie R140D è conforme alla direttiva PED 2014/68/UE e tarata secondo la Raccolta R. È progettata per proteggere generatori di calore e impianti idraulici da sovrapressioni, intervenendo automaticamente al superamento della pressione impostata.

Il dispositivo è dotato di molla in acciaio calibrata e manopola in ABS per la gestione funzionale. L'apertura avviene con una sovrapressione del 10% rispetto al valore nominale, mentre la chiusura avviene con uno scarto del 20%, garantendo precisione e sicurezza operativa.

Caratteristiche principali

• Marca: Giacomini
• Codice prodotto: R140DY150
• Tipologia: valvola di sicurezza qualificata INAIL
• Attacchi: femmina-femmina
• Dimensioni: 1" x 1 1/4"
• Taratura di fabbrica: 4 bar
• Pressione nominale: 10 bar
• Campo di temperatura: 5-110 °C
• Fluidi di impiego: acqua, aria
• Categoria PED: IV

Dati tecnici

• Sovrapressione di apertura: 10%
• Scarto di chiusura: 20%
• Ø orifizio: 25 mm
• Sezione netta: 490,87 mm²
• Coefficiente di efflusso Kdr: 0,638
• Capacità di scarico secondo Raccolta R: 793,96 kg/h
• Potenzialità massima generatore: 460,50 kW

Materiali

• Corpo: ottone CW617N - UNI EN 12165
• Manopola: ABS
• Molla: acciaio

Applicazioni

La valvola Giacomini R140DY150 è utilizzata negli impianti termici ad acqua calda con vaso di espansione chiuso, per prevenire sovrapressioni pericolose all'interno del generatore e delle tubazioni. È indicata per installazioni civili e industriali dove è richiesta conformità INAIL e sicurezza certificata.

Vantaggi

• Dispositivo qualificato INAIL per impianti termici
• Elevata precisione di intervento grazie alla taratura calibrata
• Materiali resistenti per lunga durata
• Protezione efficace contro sovrapressioni
• Conformità alla direttiva PED 2014/68/UE

Avvertenze

Installare il prodotto esclusivamente in impianti conformi alle normative vigenti. L'installazione in apparecchiature elettriche o elettroniche è consentita solo se tali apparecchiature risultano escluse dall'ambito di applicazione della Direttiva 2011/65/UE, come previsto per impianti fissi di grandi dimensioni.
