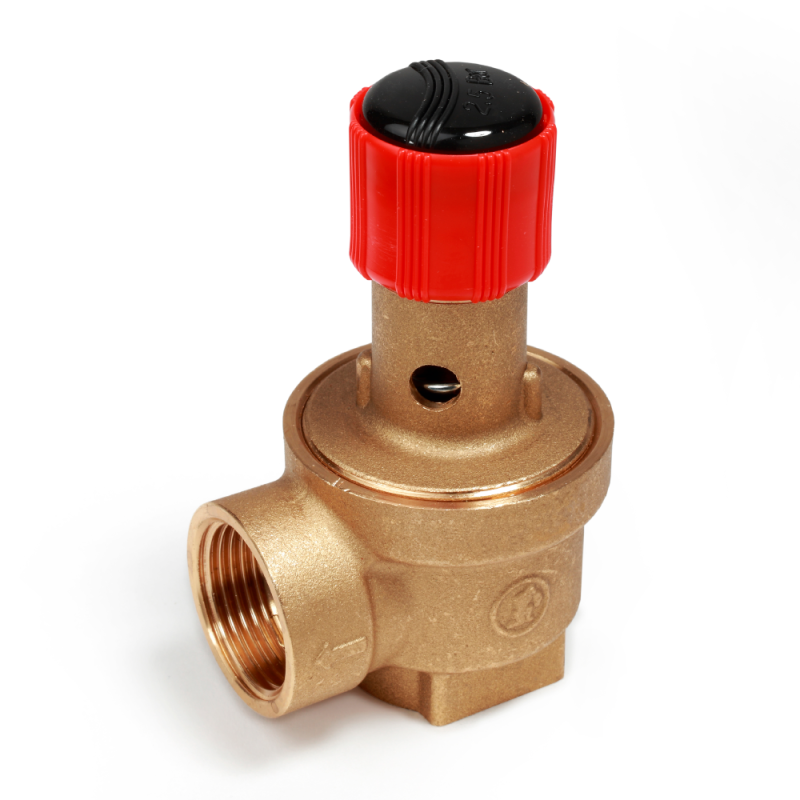

Giacomini R140Y003 Valvola di sicurezza a membrana 1/2" x 3 bar - ottone per impianti termici

Valvola di sicurezza Giacomini R140Y003 per controllo pressione

La Giacomini R140Y003 è una valvola di sicurezza a membrana progettata per la protezione degli impianti termici e idrosanitari. Questo componente è fondamentale per prevenire sovrapressioni nei generatori di calore, garantendo sicurezza operativa e conformità alle normative europee.

La valvola viene fornita con taratura di fabbrica a 3 bar e non è regolabile, assicurando un intervento preciso e affidabile nel tempo.

Caratteristiche tecniche Giacomini R140Y003

• Marca: Giacomini
• Codice: R140Y003
• Tipologia: Valvola di sicurezza a membrana
• Attacchi: Femmina - femmina G 1/2"
• Pressione di taratura: 3 bar
• Pressione nominale: 10 bar
• Sovrapressione apertura: 20%
• Scarto di chiusura: 20%
• Temperatura di esercizio: 5 - 110 °C
• Fluidi compatibili: acqua calda, acqua fredda, aria
• Conformità: Direttiva PED 2014/68/UE

Materiali e costruzione

• Corpo: ottone UNI EN 12165 CW617N
• Membrana: EPDM
• Asta: rame
• Molla: acciaio
• Guarnizione: fibra vegetale
• Componenti interni: ottone UNI EN 12164 CW617N
• Manopola: materiale polimerico ad alta resistenza

Dimensioni valvola Giacomini R140Y003

• Connessione: G 1/2"F x G 1/2"F
• Dimensioni (A x B x C): 48 x 84 x 38 mm
• Diametro orifizio: 16 mm
• Sezione netta: 200,96 mm²

Prestazioni operative

• Pressione di apertura: circa 3,6 bar
• Pressione di chiusura: circa 2,4 bar
• Portata di scarico: 63,16 kg/h
• Capacità generatore: fino a 36,6 kW

I valori sono determinati secondo normative UNI EN ISO 4126-1 e garantiscono prestazioni affidabili nei sistemi pressurizzati :contentReference[oaicite:0]{index=0}.

Funzionamento

La valvola interviene automaticamente quando la pressione del fluido supera il valore di taratura. La spinta del fluido vince la resistenza della molla interna, consentendo lo scarico controllato del fluido e prevenendo danni all’impianto. Una volta ristabilita la pressione, il dispositivo si richiude entro i limiti di tolleranza previsti.

Installazione corretta

Per garantire il corretto funzionamento, la valvola deve essere installata:

• nella parte superiore del generatore di calore oppure sulla tubazione di mandata
• ad una distanza massima di 1 metro dal generatore
• senza valvole di intercettazione interposte
• con scarico visibile e convogliato tramite appositi accessori

È importante evitare l’installazione capovolta per prevenire accumuli di impurità :contentReference[oaicite:1]{index=1}.

Applicazioni

• Impianti di riscaldamento a circuito chiuso
• Generatori di calore e caldaie
• Impianti idrosanitari
• Sistemi per acqua calda e fredda

Manutenzione

Si consiglia una verifica periodica almeno annuale per controllare il corretto funzionamento. La pulizia della sede valvola può essere effettuata mediante spurghi per mantenere prestazioni ottimali nel tempo :contentReference[oaicite:2]{index=2}.

Vantaggi

• Alta affidabilità e precisione di intervento
• Materiali resistenti alla corrosione
• Compatibilità con molteplici applicazioni
• Installazione semplice e standard
• Conformità alle normative europee vigenti
