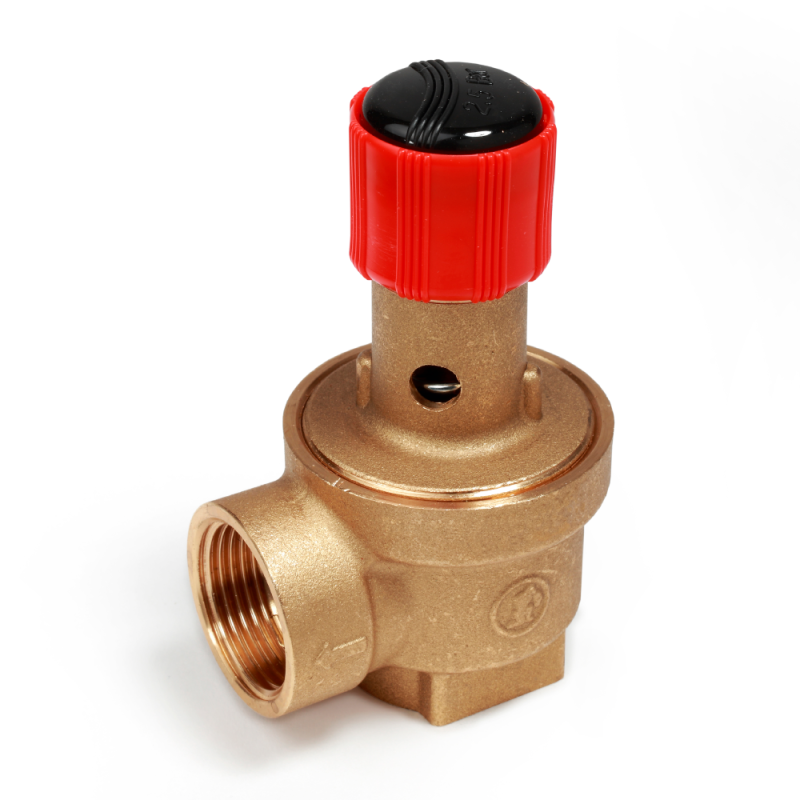

Giacomini R140Y023 Valvola di sicurezza a membrana 3/4" x 3 bar - ottone per impianti termici

Valvola di sicurezza Giacomini R140Y023 per controllo pressione

La Giacomini R140Y023 è una valvola di sicurezza a membrana progettata per la protezione dei generatori di calore e degli impianti idrosanitari. Il dispositivo interviene automaticamente quando la pressione del fluido supera il valore di taratura, garantendo sicurezza e continuità operativa.

La valvola è fornita con taratura di fabbrica a 3 bar, non modificabile, per assicurare precisione e affidabilità nel tempo.

Specifiche tecniche

• Marca: Giacomini
• Codice: R140Y023
• Tipologia: valvola di sicurezza a membrana
• Connessioni: femmina - femmina G 3/4"
• Pressione di taratura: 3 bar
• Pressione nominale: 10 bar
• Sovrapressione apertura: 20%
• Scarto di chiusura: 20%
• Campo temperatura: 5 - 110 °C
• Fluidi compatibili: acqua calda, acqua fredda, aria
• Conformità: direttiva PED 2014/68/UE (categoria IV)

Materiali costruttivi

• Corpo: ottone UNI EN 12165 CW617N
• Membrana: EPDM
• Asta: rame
• Molla: acciaio
• Guarnizione: fibra vegetale
• Componenti interni: ottone UNI EN 12164 CW617N
• Manopola: polimero tecnico ad alta resistenza

Dimensioni e ingombri

• Attacchi: G 3/4"F x G 3/4"F
• Dimensioni (A x B x C): 58 x 94 x 47 mm
• Diametro orifizio: 20 mm
• Sezione netta: 314,00 mm²

Prestazioni operative

• Pressione di apertura: circa 3,6 bar
• Pressione di chiusura: circa 2,4 bar
• Portata di scarico: 109,84 kg/h
• Capacità generatore: fino a 63,7 kW

I dati sono calcolati secondo UNI EN ISO 4126-1 e garantiscono elevata affidabilità nei sistemi pressurizzati :contentReference[oaicite:0]{index=0}.

Funzionamento

La valvola funziona tramite un sistema a molla antagonista. Quando la pressione del fluido supera il valore impostato, la forza esercitata dal fluido apre la valvola consentendo lo scarico controllato. Una volta ristabilite le condizioni normali, la valvola si richiude automaticamente entro i limiti previsti.

Installazione

Per garantire prestazioni ottimali, la valvola deve essere installata:

• nella parte superiore del generatore di calore oppure sulla tubazione di mandata
• a una distanza massima di 1 metro dal generatore
• senza organi di intercettazione tra generatore e valvola
• con scarico visibile e convogliato in modo sicuro

Non installare la valvola capovolta per evitare accumulo di impurità e garantire il corretto funzionamento :contentReference[oaicite:1]{index=1}.

Applicazioni

• Impianti di riscaldamento a circuito chiuso
• Caldaie e generatori di calore
• Impianti idrosanitari
• Sistemi di distribuzione acqua calda e fredda

Manutenzione

È consigliata una verifica periodica almeno annuale per controllare il corretto intervento della valvola. Eventuali impurità possono essere eliminate mediante spurghi periodici, mantenendo elevate prestazioni nel tempo :contentReference[oaicite:2]{index=2}.

Vantaggi

• Elevata capacità di scarico
• Precisione di intervento
• Costruzione robusta in ottone
• Affidabilità operativa nel tempo
• Conformità alle normative europee
