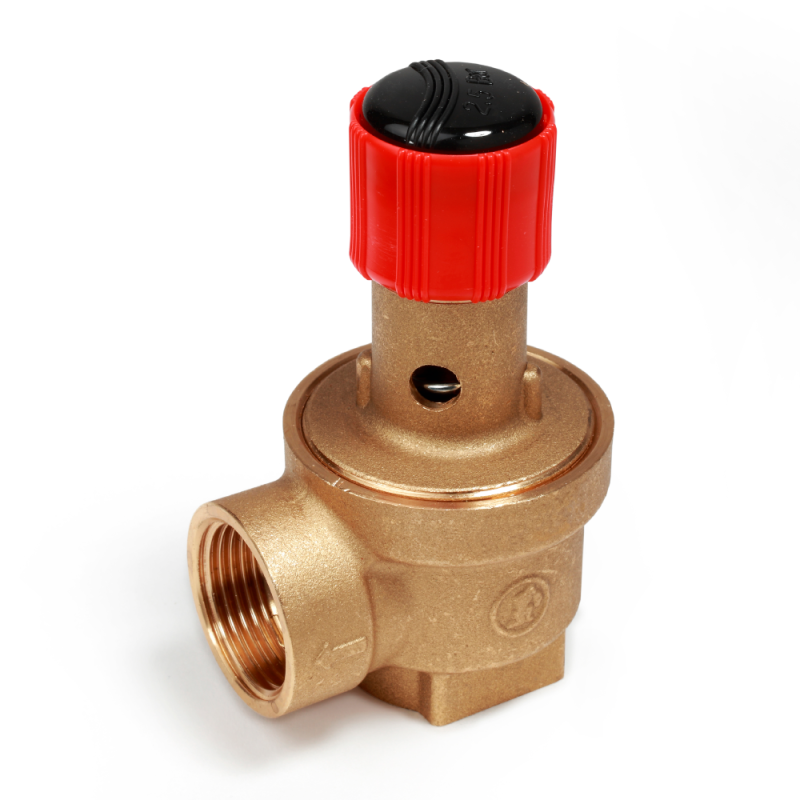

Giacomini R140Y026 Valvola di sicurezza a membrana 3/4" x 4 bar - ottone per impianti termici

Valvola di sicurezza Giacomini R140Y026 per controllo pressione

La Giacomini R140Y026 è una valvola di sicurezza a membrana progettata per la protezione dei generatori di calore e degli impianti idrosanitari. Il dispositivo interviene automaticamente al superamento della pressione impostata, garantendo sicurezza e affidabilità nei sistemi pressurizzati.

La valvola è fornita con taratura di fabbrica a 4 bar, non regolabile, per assicurare precisione e stabilità nel tempo.

Caratteristiche tecniche

• Marca: Giacomini
• Codice prodotto: R140Y026
• Tipologia: valvola di sicurezza a membrana
• Connessioni: femmina - femmina G 3/4"
• Pressione di taratura: 4 bar
• Pressione nominale: 10 bar
• Sovrapressione apertura: 20%
• Scarto di chiusura: 20%
• Campo temperatura: 5 - 110 °C
• Fluidi compatibili: acqua calda, acqua fredda, aria
• Conformità: direttiva PED 2014/68/UE (categoria IV)

Materiali costruttivi

• Corpo: ottone UNI EN 12165 CW617N
• Membrana: EPDM
• Asta: rame
• Molla: acciaio
• Guarnizione: fibra vegetale
• Componenti interni: ottone UNI EN 12164 CW617N
• Manopola: polimero tecnico ad alta resistenza

Dimensioni e ingombri

• Attacchi: G 3/4"F x G 3/4"F
• Dimensioni (A x B x C): 58 x 94 x 47 mm
• Diametro orifizio: 20 mm
• Sezione netta: 314,00 mm²

Prestazioni operative

• Pressione di apertura: circa 4,8 bar
• Pressione di chiusura: circa 3,2 bar
• Portata di scarico: 126,83 kg/h
• Capacità generatore: fino a 73,6 kW

I dati sono calcolati secondo UNI EN ISO 4126-1 e garantiscono elevate prestazioni e sicurezza negli impianti pressurizzati :contentReference[oaicite:0]{index=0}.

Funzionamento

Il dispositivo funziona mediante un sistema a molla antagonista. Quando la pressione del fluido supera il valore di taratura, la valvola si apre automaticamente scaricando il fluido in eccesso. Una volta ristabilita la pressione, la valvola si richiude entro i limiti previsti.

Installazione

Per un funzionamento corretto, la valvola deve essere installata:

• nella parte superiore del generatore di calore oppure sulla tubazione di mandata
• a una distanza massima di 1 metro dal generatore
• senza dispositivi di intercettazione tra generatore e valvola
• con scarico visibile e convogliato in sicurezza

Non installare la valvola capovolta per evitare accumulo di impurità e garantire prestazioni costanti :contentReference[oaicite:1]{index=1}.

Applicazioni

• Impianti di riscaldamento a circuito chiuso
• Generatori di calore e caldaie
• Impianti idrosanitari
• Sistemi di distribuzione acqua calda e fredda

Manutenzione

È consigliato un controllo periodico almeno annuale per verificare il corretto funzionamento. La pulizia della sede può essere effettuata tramite spurghi per mantenere l’efficienza della valvola nel tempo :contentReference[oaicite:2]{index=2}.

Vantaggi

• Elevata capacità di scarico
• Precisione e affidabilità
• Costruzione robusta in ottone
• Adatta a molteplici applicazioni
• Conforme alle normative europee
