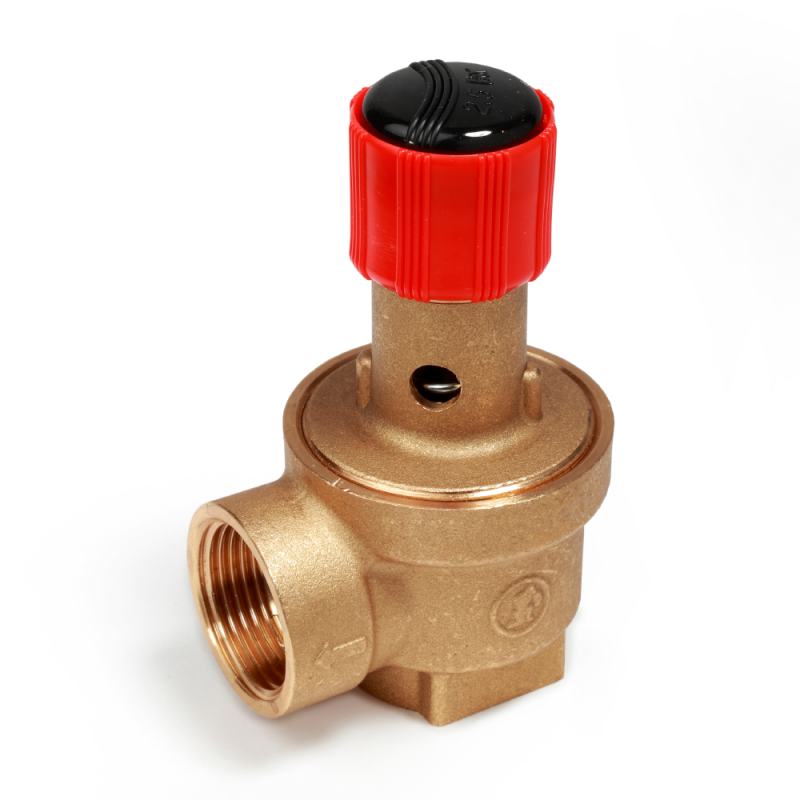

Giacomini R140Y029 Valvola di sicurezza a membrana 3/4" x 6 bar - ottone per impianti termici

Valvola di sicurezza Giacomini R140Y029 per controllo pressione

La Giacomini R140Y029 è una valvola di sicurezza a membrana progettata per garantire la protezione dei generatori di calore e degli impianti idrosanitari contro sovrapressioni. Il dispositivo interviene automaticamente quando la pressione supera il valore di taratura, assicurando la sicurezza dell’intero sistema.

Il modello è fornito con taratura di fabbrica a 6 bar, valore fisso non regolabile, per garantire precisione e affidabilità nel tempo.

Caratteristiche tecniche

• Marca: Giacomini
• Codice prodotto: R140Y029
• Tipologia: valvola di sicurezza a membrana
• Connessioni: femmina - femmina G 3/4"
• Pressione di taratura: 6 bar
• Pressione nominale: 10 bar
• Sovrapressione apertura: 20%
• Scarto di chiusura: 20%
• Campo temperatura: 5 - 110 °C
• Fluidi compatibili: acqua calda, acqua fredda, aria
• Conformità: direttiva PED 2014/68/UE (categoria IV)

Materiali costruttivi

• Corpo: ottone UNI EN 12165 CW617N
• Membrana: EPDM
• Asta: rame
• Molla: acciaio
• Guarnizione: fibra vegetale
• Componenti interni: ottone UNI EN 12164 CW617N
• Manopola: polimero tecnico ad alta resistenza

Dimensioni e caratteristiche geometriche

• Attacchi: G 3/4"F x G 3/4"F
• Dimensioni (A x B x C): 58 x 94 x 47 mm
• Diametro orifizio: 20 mm
• Sezione netta: 314,00 mm²

Prestazioni operative

• Pressione di apertura: circa 7,2 bar
• Pressione di chiusura: circa 4,8 bar
• Portata di scarico: 155,33 kg/h
• Capacità generatore: fino a 90,1 kW

I dati sono determinati secondo UNI EN ISO 4126-1 e garantiscono elevata capacità di scarico e sicurezza nei sistemi pressurizzati :contentReference[oaicite:0]{index=0}.

Funzionamento

Il funzionamento si basa su una molla antagonista calibrata. Quando la pressione del fluido supera il valore impostato, la valvola si apre automaticamente permettendo lo scarico del fluido. Una volta ristabilita la pressione corretta, il dispositivo si richiude entro i limiti previsti.

Installazione

Per garantire un funzionamento ottimale, la valvola deve essere installata:

• nella parte superiore del generatore di calore oppure sulla tubazione di mandata
• a una distanza massima di 1 metro dal generatore
• senza dispositivi di intercettazione tra generatore e valvola
• con scarico visibile e convogliato in sicurezza

È importante non installare la valvola in posizione capovolta per evitare accumulo di impurità e malfunzionamenti :contentReference[oaicite:1]{index=1}.

Applicazioni

• Impianti di riscaldamento a circuito chiuso
• Generatori di calore e caldaie
• Impianti idrosanitari
• Sistemi di distribuzione acqua calda e fredda

Manutenzione

Si raccomanda un controllo periodico almeno annuale per verificare il corretto funzionamento della valvola. Eventuali depositi possono essere rimossi tramite spurghi periodici, mantenendo l’efficienza del dispositivo nel tempo :contentReference[oaicite:2]{index=2}.

Vantaggi

• Elevata capacità di scarico
• Precisione di intervento
• Costruzione robusta e resistente
• Affidabilità operativa
• Conformità alle normative europee
