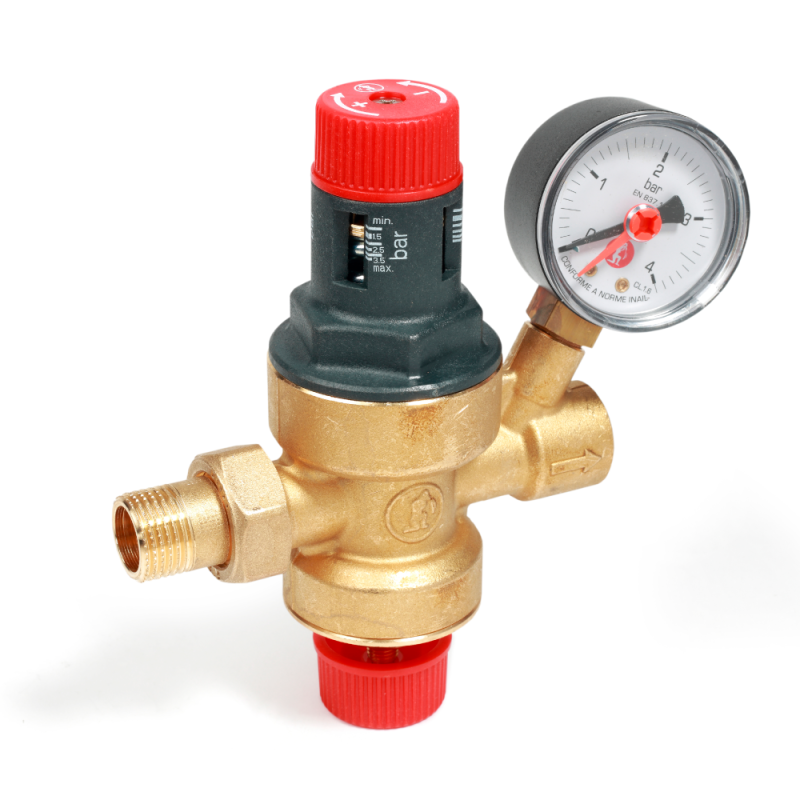

Giacomini R150MY003 Gruppo di riempimento automatico 1/2" M x 1/2" F con manometro

Gruppo di riempimento automatico Giacomini R150MY003 per impianti chiusi

Il Giacomini R150MY003 è un gruppo di riempimento automatico compatto progettato per impianti di riscaldamento e raffrescamento a circuito chiuso. Dotato di attacchi 1/2" M x 1/2" F e manometro integrato con scala 0 - 4 bar, consente il controllo continuo della pressione e il mantenimento automatico del valore impostato. Il corpo in ottone CW617N, la cartuccia in POM e il filtro in acciaio inox garantiscono elevata resistenza, affidabilità e facilità di manutenzione.

Caratteristiche tecniche

• Marca: Giacomini
• Codice prodotto: R150MY003
• Tipologia: gruppo di riempimento automatico compatto
• Connessioni: G 1/2" M x G 1/2" F
• Manometro: integrato 0 - 4 bar (attacco G 1/4" F)
• Fluido di impiego: acqua
• Pressione massima di ingresso: 16 bar
• Campo di regolazione: 0,3 - 4 bar
• Taratura di fabbrica: 1,5 bar
• Precisione: ± 0,2 bar
• Campo temperatura: 5 - 70 °C
• Capacità filtrante: 300 μm

Materiali costruttivi

• Corpo: ottone CW617N - UNI EN12165
• Vitone superiore: PA66 GF20
• Asta di regolazione: acciaio inox AISI304
• Guarnizioni: EPDM
• Cartuccia: POM
• Filtro: acciaio inox

Dimensioni e ingombri

• Attacchi: G 1/2" M x G 1/2" F
• Altezza (C): 121 mm
• Larghezza (D): 64,5 mm
• Altezza totale (E): 154 mm
• Interasse (F): 61 mm
• Profondità (G): 54 mm
• Chiave (H): 27 mm

Funzionamento

Il gruppo di riempimento consente il caricamento automatico dell’impianto fino al raggiungimento della pressione impostata. Una volta raggiunto il valore di taratura, l’otturatore interno si chiude interrompendo il flusso. In caso di calo di pressione, il sistema reintegra automaticamente l’acqua fino al ripristino delle condizioni nominali.

La valvola di ritegno integrata impedisce il riflusso dell’acqua verso la rete di alimentazione, garantendo sicurezza e protezione dell’impianto.

Caratteristiche funzionali

• Preregolazione della pressione tramite scala graduata
• Cartuccia e filtro estraibili per manutenzione rapida
• Funzione anticalcare con componenti a basso attrito
• Regolazione della pressione con sede compensata
• Rubinetto di intercettazione integrato

Installazione

• Installazione su tubazioni verticali o orizzontali
• Non installare in posizione capovolta
• Consigliata valvola di intercettazione a monte
• Adatto per integrazione su linea di adduzione acqua impianto

Applicazioni

• Impianti di riscaldamento a circuito chiuso
• Impianti di raffrescamento
• Sistemi con controllo automatico della pressione

Vantaggi

• Controllo automatico della pressione impianto
• Manometro integrato per monitoraggio immediato
• Struttura robusta in ottone
• Facilità di manutenzione grazie a cartuccia estraibile
• Elevata precisione di regolazione
