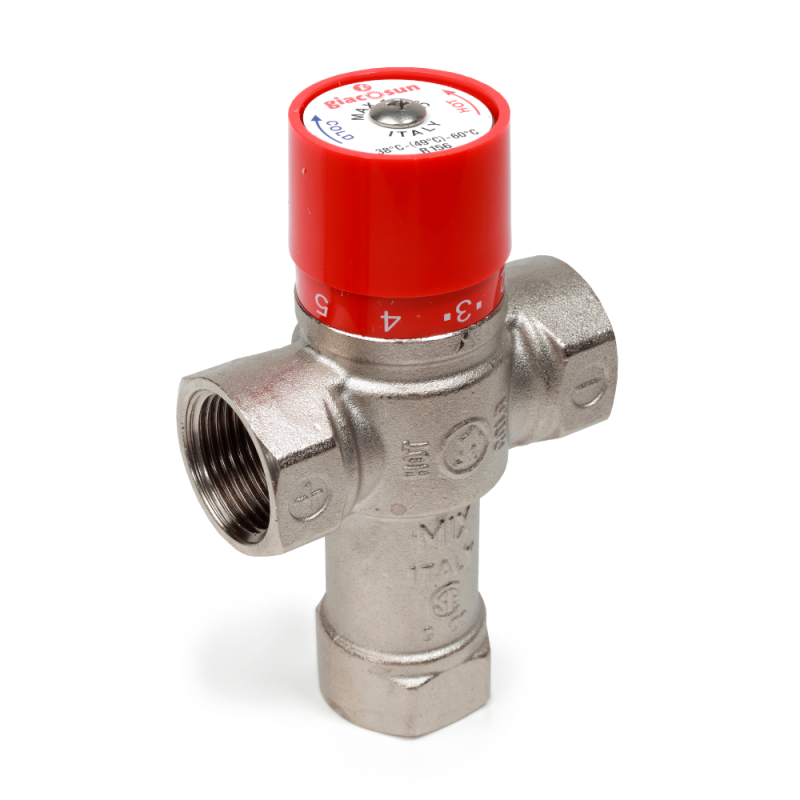

Giacomini R156X005 Miscelatore termostatico 1" Kv 2,2 - valvola miscelatrice sanitaria

Miscelatore termostatico Giacomini R156X005 per impianti sanitari e solari

Il Giacomini R156X005 è un miscelatore termostatico regolabile con attacchi femmina G 1" e coefficiente di portata Kv 2,2, progettato per applicazioni in impianti sanitari e sistemi solari a valle dei bollitori. Il corpo in ottone cromato, il bulbo termostatico a cera e le molle interne in acciaio inox garantiscono precisione di regolazione, stabilità della temperatura e lunga durata operativa anche in condizioni gravose.

Caratteristiche tecniche

• Marca: Giacomini
• Codice prodotto: R156X005
• Tipologia: miscelatore termostatico regolabile
• Attacchi: G 1" F
• Kv: 2,2
• Campo di regolazione temperatura: 38 - 60 °C
• Temperatura massima di esercizio: 100 °C
• Pressione massima di esercizio: 16 bar
• Precisione di regolazione: ±1 °C
• Suddivisione scala: 1 °C
• Fluido di impiego: acqua

Materiali costruttivi

• Corpo: ottone stampato cromato
• Bulbo termostatico: a cera
• Molle interne: acciaio inox
• Guarnizioni: O-Ring in EPDM
• Manopola: materiale sintetico ad alta resistenza con arresto meccanico

Dimensioni e ingombri

• Connessioni: G 1" F
• Dimensione A: G 1"
• Dimensione B: 73 mm
• Dimensione C: 36,5 mm
• Dimensione D: 118 mm
• Dimensione E: 63 mm

Funzionamento

Il miscelatore utilizza un bulbo termostatico a cera immerso nel fluido miscelato che reagisce rapidamente alle variazioni di temperatura dell’acqua calda e fredda. Il sistema di molle bilanciate regola automaticamente le portate mantenendo costante la temperatura impostata, migliorando il comfort e prevenendo il rischio di ustioni.

Regolazione della temperatura

• Posizione 1: 38 °C
• Posizione 2: 43,5 °C
• Posizione 3: 49 °C
• Posizione 4: 54,5 °C
• Posizione 5: 60 °C

Installazione

• Installazione a valle di bollitori o sistemi solari
• Collegamento corretto: acqua calda (+), acqua fredda (-), uscita miscela (MIX)
• Installabile in qualsiasi posizione senza compromettere il funzionamento
• Consigliata installazione di filtri per protezione da impurità
• Possibilità di installazione in centrali termiche o cassette di distribuzione

Il corretto funzionamento è garantito solo se la temperatura dell’acqua calda è superiore e quella dell’acqua fredda inferiore rispetto alla temperatura impostata.

Applicazioni

• Impianti sanitari domestici
• Impianti con bollitori di accumulo
• Sistemi solari termici
• Impianti con ricircolo acqua calda

Vantaggi

• Controllo preciso e stabile della temperatura
• Protezione contro scottature
• Risparmio energetico
• Struttura robusta e resistente alla corrosione
• Installazione versatile
