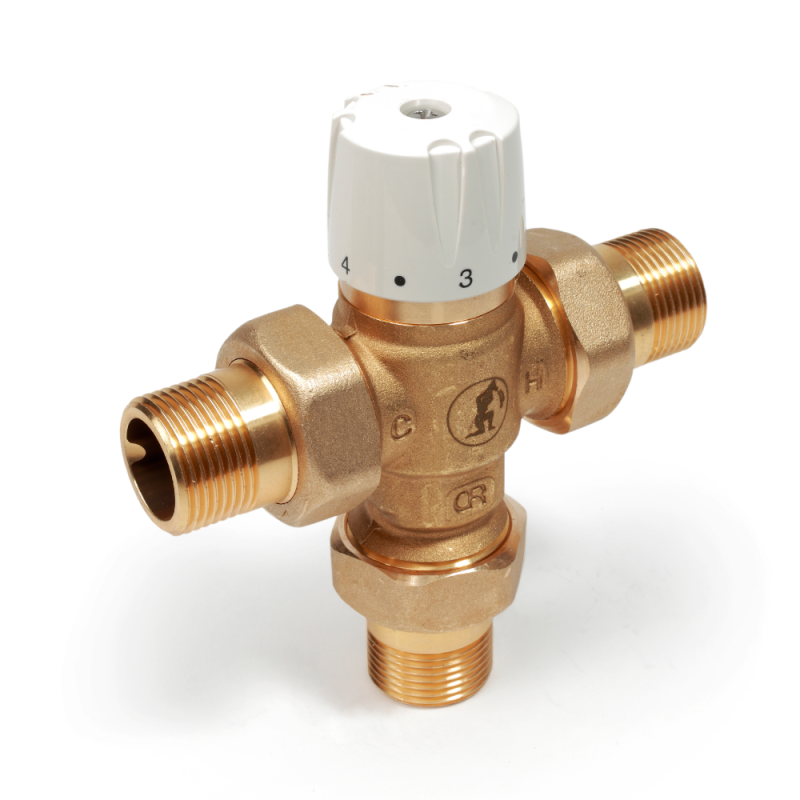

Giacomini R156Y224 Miscelatore termostatico 3/4" Kv 1,4 - valvola miscelatrice con sicurezza termica

Miscelatore termostatico Giacomini R156Y224 per impianti sanitari

Il Giacomini R156Y224 è un miscelatore termostatico regolabile con attacchi maschio a bocchettone da 3/4" e coefficiente di portata Kv 1,4, progettato per impianti sanitari domestici e sistemi di distribuzione acqua calda. Realizzato in ottone, integra una funzione di chiusura termica di sicurezza che interrompe automaticamente l’erogazione in caso di mancanza dell’acqua fredda. La costruzione robusta e il sistema termostatico a cera garantiscono precisione e affidabilità nel tempo.

Caratteristiche tecniche

• Marca: Giacomini
• Codice prodotto: R156Y224
• Tipologia: miscelatore termostatico regolabile con sicurezza
• Attacchi: G 3/4" M a bocchettone
• Kv: 1,4
• Campo di regolazione temperatura: 30 - 65 °C
• Temperatura massima ingresso acqua calda: 85 °C
• Pressione massima esercizio statica: 10 bar
• Pressione massima esercizio dinamica: 5 bar
• Precisione di regolazione: ±2 °C
• Rapporto massimo pressioni ingresso: 2:1
• Portata minima per funzionamento stabile: 9 l/min
• Fluido di impiego: acqua

Materiali costruttivi

• Corpo: ottone antidezincificazione EN 12165 CW602N
• Molle interne: acciaio inox
• Guarnizioni: O-Ring in EPDM
• Manopola: materiale sintetico ad alta resistenza
• Elemento termostatico: bulbo a cera

Dimensioni e ingombri

• Attacchi: G 1" - G 3/4"
• Dimensione A: G 1"
• Dimensione B: G 3/4"
• Dimensione C: 59 mm
• Dimensione D: 119 mm
• Dimensione E: 42,5 mm
• Dimensione F: 72,5 mm
• Dimensione G: 52 mm

Funzione di sicurezza termica

Il dispositivo è dotato di funzione di sicurezza che, in caso di interruzione dell’acqua fredda, blocca automaticamente il passaggio dell’acqua calda evitando rischi di scottature. Per garantire questa funzione, la temperatura dell’acqua calda in ingresso deve essere superiore di almeno 15 °C rispetto al valore impostato.

Funzionamento

Il miscelatore utilizza un bulbo termostatico a cera immerso nel flusso miscelato che reagisce rapidamente alle variazioni di temperatura. Il sistema interno bilanciato regola le portate di acqua calda e fredda mantenendo stabile la temperatura di uscita.

Regolazione temperatura

Il dispositivo dispone di 7 posizioni di regolazione che consentono una regolazione precisa nel range 30 - 65 °C, con variazioni progressive per garantire comfort e sicurezza nell’utilizzo.

Installazione

• Installazione su impianti sanitari domestici
• Posizionamento su colonne montanti acqua calda o vicino a bollitori
• Collegamento corretto: ingresso acqua calda (H), ingresso acqua fredda (C), uscita miscela (MIX)
• Installabile in posizione verticale o orizzontale
• Consigliata installazione di filtri per protezione da impurità

Applicazioni

• Impianti sanitari domestici
• Impianti con bollitori di accumulo
• Sistemi solari termici
• Distribuzione acqua calda sanitaria

Vantaggi

• Protezione contro ustioni grazie alla chiusura termica
• Controllo stabile e preciso della temperatura
• Elevata affidabilità nel tempo
• Struttura robusta in ottone
• Adatto a molteplici applicazioni impiantistiche
