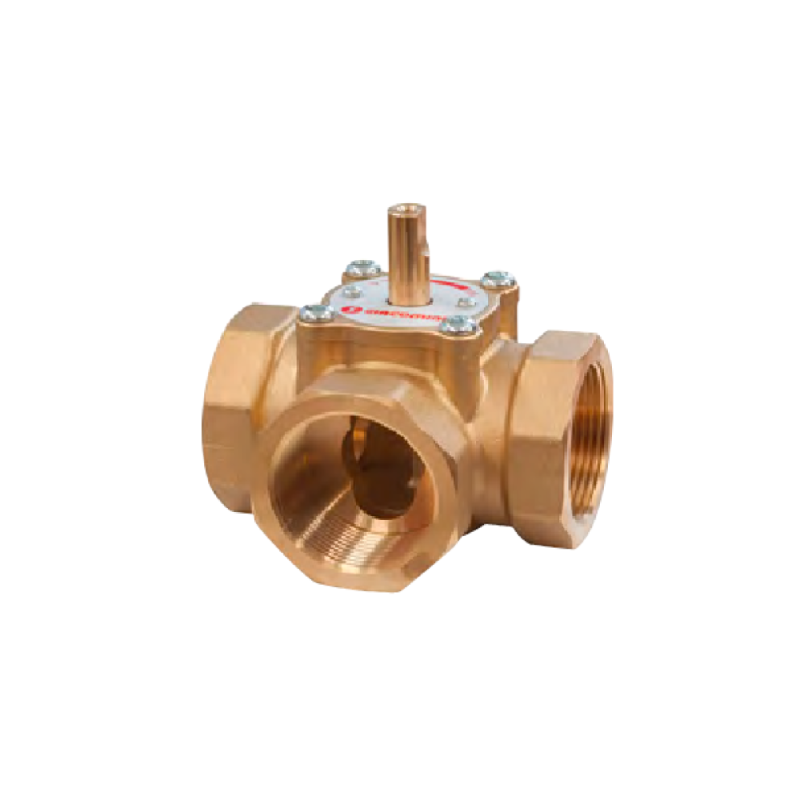

Giacomini R297Y007 Valvola miscelatrice a tre vie Rp 1-1/2" in ottone

R297Y007

Attacchi: Rp 1-1/2" F x Rp 1-1/2" F

160,94 €
Tasse incluse Tempi di consegna (1-15 giorni)
Quantità
Ultimi articoli in magazzino

Descrizione

Valvola miscelatrice a settore Giacomini R297Y007 a 3 vie motorizzabile

La valvola miscelatrice Giacomini R297Y007 con attacchi filettati Rp 1-1/2" è progettata per la regolazione e miscelazione del fluido termovettore negli impianti idronici di riscaldamento e raffrescamento. Realizzata in ottone CW617N, è dotata di rotore a settore con caratteristica di regolazione equipercentuale e rotazione completa di 90° per un controllo preciso della temperatura. Il coefficiente di portata Kv 25 garantisce elevate prestazioni idrauliche anche in impianti con portate importanti.

Caratteristiche tecniche

  • Marca: Giacomini
  • Codice prodotto: R297Y007
  • Modello: R297
  • Tipologia: valvola miscelatrice a settore
  • Numero vie: 3
  • Attacchi: Rp 1-1/2" F x Rp 1-1/2" F
  • Kv: 25
  • Campo di temperatura: 5 - 110 °C
  • Pressione massima di esercizio: 10 bar
  • Pressione differenziale massima: 1 bar
  • Angolo di rotazione: 90° (bidirezionale)
  • Fluidi compatibili: acqua, soluzioni glicolate (max 50%)
  • Peso: circa 1,6 kg

Materiali e costruzione

  • Corpo valvola: ottone CW617N
  • Settore rotante: ottone CW617N
  • Anello anti-frizione: PTFE
  • Guarnizioni: EPDM, FPM
  • Piastra di copertura: alluminio

Dimensioni principali

  • Connessioni: Rp 1-1/2"
  • A: 53 mm
  • B: 106 mm
  • C: 30 mm
  • D: 53 mm
  • E: 83 mm
  • F: 30 mm
  • G: 96 mm
  • H: 106 mm
  • I: 125 mm
  • L: 125 mm
  • M: 179 mm

Funzionamento

La valvola utilizza un rotore a settore che consente la miscelazione proporzionale dei flussi provenienti da due circuiti distinti. Grazie alla caratteristica equipercentuale, a variazioni costanti della corsa corrispondono variazioni percentuali costanti della portata, garantendo una regolazione precisa e stabile. Può essere utilizzata sia come valvola miscelatrice sia come deviatrice, in funzione della configurazione dell’impianto e dell’attuatore installato.

Compatibilità e attuatori

  • Compatibile con attuatori elettrici K275 e K275-1
  • Controllo tramite sistemi di termoregolazione KLIMAbus
  • Kit installazione attuatore incluso (KIT 0297A)

Installazione

  • Installazione possibile in posizione verticale o orizzontale con attuatore rivolto verso l’alto
  • Non installare con attuatore rivolto verso il basso
  • Impostare correttamente la posizione del rotore prima del montaggio dell’attuatore
  • Facile accesso per manutenzione e regolazione

Applicazioni

  • Impianti di riscaldamento
  • Impianti di raffrescamento
  • Sistemi idronici con regolazione della temperatura
  • Impianti con miscelazione tra mandata e ritorno

Vantaggi

  • Regolazione precisa grazie alla curva equipercentuale
  • Bassa coppia di manovra e funzionamento fluido
  • Elevata affidabilità e durata nel tempo
  • Compatibilità con sistemi di automazione
  • Struttura robusta in ottone di alta qualità
