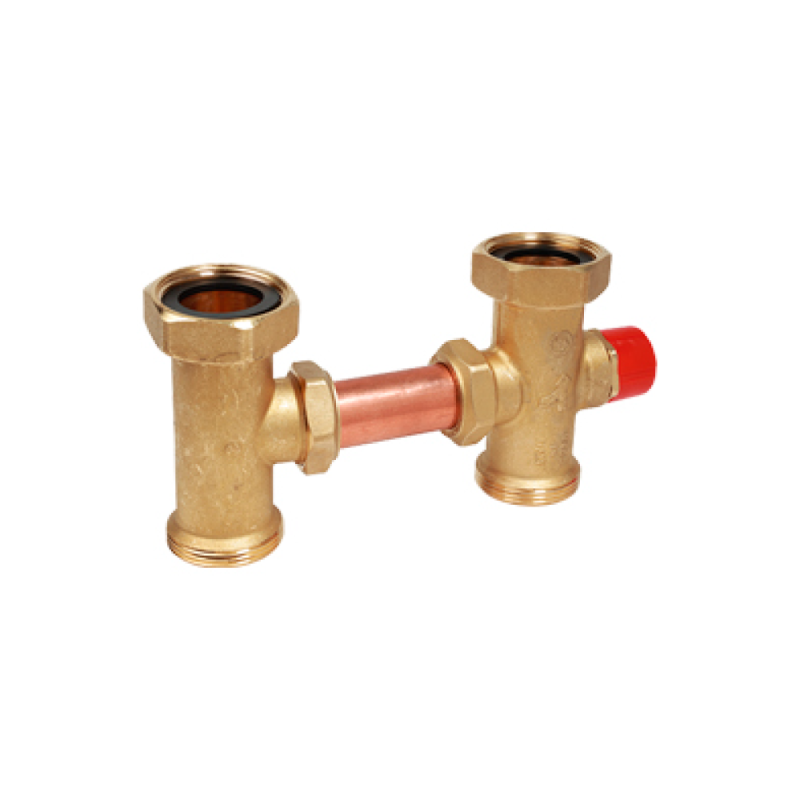

Giacomini R298Y027 Valvola miscelatrice a tre vie G 1-1/2" - raccordo idraulico

R298Y027

Connessioni: G 1-1/2"M x G 1-1/2"F

172,63 €
Tasse incluse Tempi di consegna (1-15 giorni)
Quantità
Ultimi articoli in magazzino

Descrizione

Valvola miscelatrice Giacomini R298Y027 a 3 vie con attacchi G 1-1/2"

La valvola miscelatrice Giacomini R298Y027 con connessioni G 1-1/2"M x G 1-1/2"F e interasse di 120 mm è progettata per la regolazione precisa della temperatura nei sistemi idronici di riscaldamento e raffrescamento. Realizzata in ottone CW617N secondo norma EN 12165, integra un sistema a vitone con by-pass e connessione attuatore M30 x 1,5 mm (manopola rossa), garantendo compatibilità con attuatori per automazione avanzata e controllo modulante della portata.

Caratteristiche tecniche

  • Marca: Giacomini
  • Codice prodotto: R298Y027
  • Modello: R298
  • Tipologia: valvola miscelatrice a tre vie a vitone
  • Connessioni: G 1-1/2"M x G 1-1/2"F
  • Interasse: 120 mm
  • Connessione attuatore: M30 x 1,5 mm
  • Campo di temperatura: 5 - 90 °C
  • Temperatura massima: 90 °C
  • Pressione massima di esercizio: 10 bar
  • Pressione differenziale massima: 1,2 bar
  • Fluidi compatibili: acqua, soluzioni glicolate (max 50%)
  • Miscelazione: tramite vitone DN20 con by-pass integrato

Materiali e costruzione

  • Corpo valvola: ottone CW617N
  • Vitone e dado: ottone CW617N
  • Guarnizioni: EPDM
  • Manopola: con protezione e regolazione manuale

Dimensioni principali

  • Connessioni: G 1-1/2"
  • Interasse: 120 mm
  • A: 59 mm
  • I: 120 mm
  • L: 209 mm
  • D: 28 mm
  • E: 50 mm
  • F: 104 mm
  • K: 41 mm
  • J: 53 mm
  • Dimensioni con attuatore (K281): M 115 mm - N 265 mm

Funzionamento

La valvola R298 consente la miscelazione del fluido termovettore tra circuito primario e secondario attraverso un sistema a vitone con regolazione progressiva. Il comando manuale avviene tramite rotazione della manopola, mentre l’installazione di un attuatore K281 permette il controllo automatico della temperatura. Il sistema by-pass integrato consente una distribuzione ottimale delle portate tra mandata e ritorno, migliorando l’efficienza energetica dell’impianto.

Compatibilità e accessori

  • Compatibile con attuatori elettrici K281 (0-10 V, 3 punti o rapido)
  • Compatibile con kit di montaggio K282K
  • Adattatori disponibili per filettature M28 e M30
  • Riduzione R197P inclusa per installazione orizzontale

Installazione

  • Installazione secondo direzione del flusso indicata sul corpo valvola
  • Montaggio su linea di mandata
  • Posizionamento verticale o orizzontale con attuatore verso l’alto
  • Non installare con attuatore rivolto verso il basso
  • Pompa secondaria da installare a valle della valvola

Applicazioni

  • Impianti radianti a pavimento o soffitto
  • Impianti di riscaldamento a radiatori di media dimensione
  • Sistemi con regolazione precisa della temperatura di mandata
  • Impianti con circuiti primario e secondario separati

Vantaggi

  • Controllo preciso della temperatura del fluido
  • Struttura robusta in ottone ad alta resistenza
  • Facile integrazione con sistemi di automazione
  • Funzionamento manuale o automatico
  • Elevata affidabilità e durata operativa
Dettagli del prodotto
R298Y027
R298Y027
2 Articoli
Documenti Allegati
Scarica
Scheda tecnica

Scheda tecnica

Scarica (1.05MB)
