Valvola a sfera per collettori ad angolo con leva a farfalla 3/4" TDM BRASS - Codice 586A34

586A34

3/4"

16,94 €
Tasse incluse Tempi di consegna (1-15 giorni)
Quantità
Disponibile in negozio o fornitore

Descrizione

Valvola a sfera ad angolo 3/4" con leva a farfalla TDM BRASS 586A34 per collettori

La valvola a sfera 3/4" per collettori ad angolo con leva a farfalla è un componente di alta qualità, progettato per garantire un controllo preciso del flusso in impianti idraulici e del gas. La sua forma ad angolo e la leva a farfalla ergonomica facilitano l'installazione e l'azionamento anche in spazi ristretti.

Realizzata in ottone nichelato CW617N per il corpo e il manicotto, la valvola a sfera TDM BRASS 586A34 offre resistenza alla corrosione e durata nel tempo. La sfera in CW617N con rivestimento in Ni-Cr assicura una tenuta perfetta, mentre le guarnizioni in PTFE e gli O-ring in NBR70 garantiscono una lunga durata e una bassa coppia di azionamento.

Per applicazioni con acqua, la pressione massima di esercizio è di 10 bar, con una temperatura di lavoro compresa tra 0°C e 80°C. Per il gas, la pressione massima è di 0,5 bar, con una temperatura di lavoro tra -15°C e 50°C. La leva a farfalla in alluminio verniciato completa questo prodotto di qualità superiore, realizzato con una tolleranza generale JS13 e filettatura ISO 228.

Specifiche Tecniche

  • Marca: TDM BRASS
  • Codice prodotto: 586A34
  • Misura: 3/4"
  • Pressione massima di esercizio (acqua): 10 BAR
  • Temperatura di lavoro MIN-MAX (acqua): 0°C / 80°C
  • Pressione massima di esercizio (gas): 0,5 BAR
  • Temperatura di lavoro MIN-MAX (gas): -15°C / 50°C
  • Materiale corpo e manicotto: Ottone CW617N Nichelato
  • Guarnizione sede sfera: PTFE
  • Sfera: CW617N Ni-Cr
  • Perno: CW614N
  • Guarnizioni: PTFE
  • O-ring: NBR70 sh
  • Dado: Acciaio Zincato
  • Rondella: Ottone CW614N
  • Farfalla: Alluminio Verniciato
  • Codolo e dado: CW617N Nichelato
  • Tolleranza generale: JS13
  • Filettatura: ISO 228

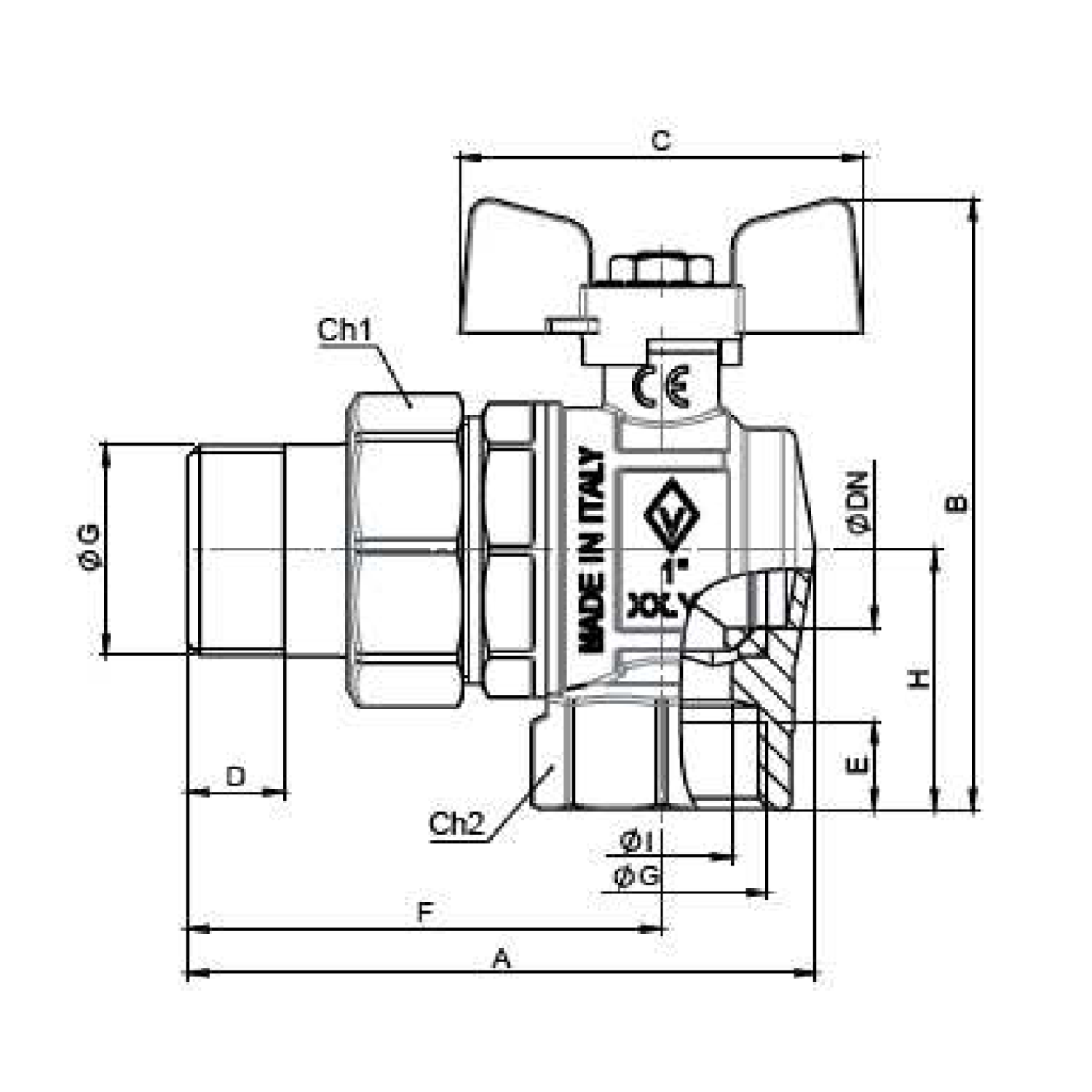

  • Dimensioni: DN=20, G=3/4, A=88 mm, B=88 mm, C=63 mm, D=12 mm, E=15 mm, F=65 mm, H=40 mm, I=20 mm, Ch1=37 mm, Ch2=31 mm, PN=40

Valvola a sfera per collettori ad angolo con leva a farfalla 3/4"

Dettagli del prodotto
586A34
586A34
30 Articoli

Scheda tecnica

Materiale:
Ottone
Misura
3/4"
