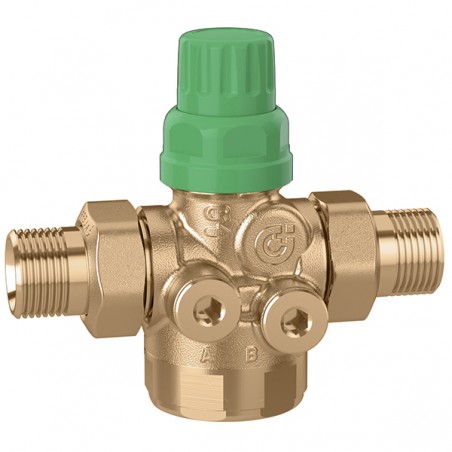

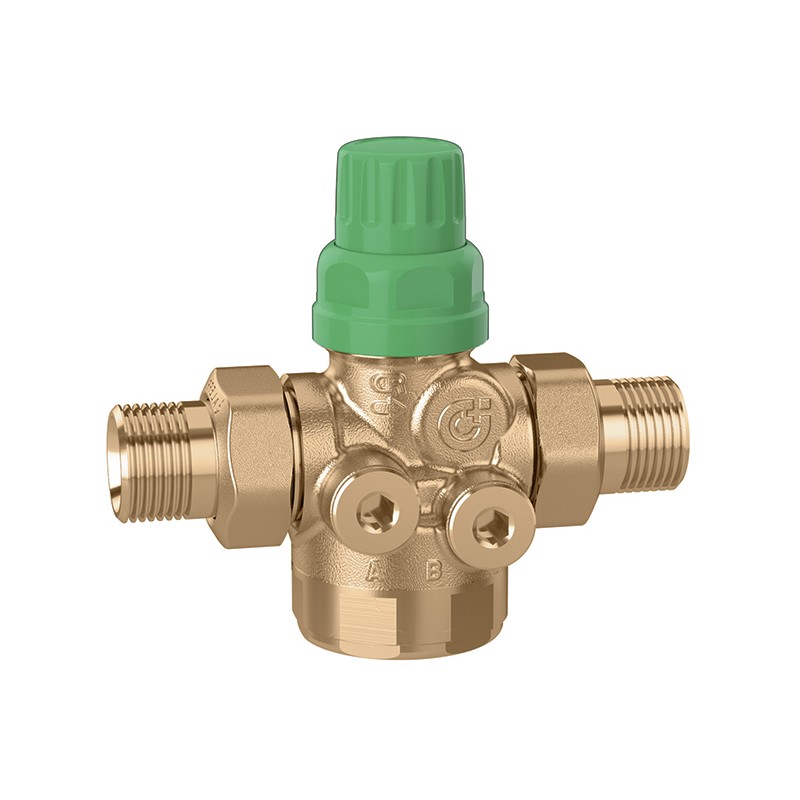

Caleffi 145560 H80: valvola di regolazione indipendente dalla pressione campi di portata 0,08-0,80 (PICV) FLOWMATIC®
Questo articolo
valvola di regolazione indipendente dalla pressione campi di portata 0,08-0,80 (PICV) FLOWMATIC® prodotto del marchio Caleffi, codice
145560 H80, è stato ideato e progettato per offrire qualità, durabilità, rendimento e affidabilità, garantendo nel tempo prestazioni eccellenti per gli impianti ai quali è destinato.
Caratteristiche tecniche Caleffi 145560 H80
- Valvola di regolazione indipendente dalla pressione FLOWMATIC®.
- Corpo in lega antidezincificazione CR.
- Regolatore della portata in polimero con membrana in EPDM.
- Indicatore a scala graduata.
- Pmax d’esercizio: 25 bar.
- Campo di temperatura: -20–120 °C.
- Max percentuale di glicole: 50 %.
- Range Δp: 25–400 kPa.
- Predisposto per collegamento prese di pressione.
- Attacchi filettati maschio a bocchettone.
- Abbinabile agli attuatori cod. 145013 ed ai comandi elettrotermici serie 6565.
- CERTIFICAZIONI
- MATERIALE
- Corpo: lega antidezincificazione EN 12165 CW602N
- Vitone lega antidezincificazione EN 12164 CW602N
- Asta di comando e pistone: acciaio inox EN 10088-3 (AISI 303)
- Sede otturatore: -(H40, H80 e 1H2): PTFE - (1H8 e 3H0): acciaio inox EN 10088-3 (AISI 303)
- Otturatore: EPDM
- Membrana stabilizzatore di pressione: EPDM
- Molle: acciaio inox EN 10270-3 (AISI 302)
- Tenute: EPDM
- Guarnizioni: fibra non asbestos
- Indicatore preregolazione: PA6G30
- Manopola: PA6
- CALEFFI
- Caleffi si impegna costantemente per perseguire la copertura degli standard più importanti suggeriti dalle norme ISO.
- La valvola di regolazione indipendente dalla pressione è un dispositivo composto da uno stabilizzatore automatico di portata e da una valvola di regolazione servocomandata. Essa è in grado di regolare e mantenere costante la portata al variare delle condizioni di pressione differenziale del circuito in cui è inserita.
- La portata viene regolata in due modalità distinte:
- • manualmente sullo stabilizzatore automatico di portata, per limitarne il valore massimo;
- • automaticamente, dalla valvola di regolazione in abbinamento ad un servocomando proporzionale (0÷10 V) o ON/OFF, secondo le esigenze di carico termico della sezione di circuito da controllare.
- La valvola di regolazione indipendente dalla pressione (PICV) viene fornita completa di attacchi per prese di pressione, a monte e a valle, per la verifica delle condizioni di funzionamento. Il dispositivo è utilizzabile negli impianti di climatizzazione.
