VS 3P-L Valvola a Sfera Deviatrice Motorizzata DN 32 - MUT 7.030.02920

VS 3 P-L 32 a 3 vie con microswitch, G 1" 1/4, Kvs 21,2, 230 V - MUT 7.030.02920

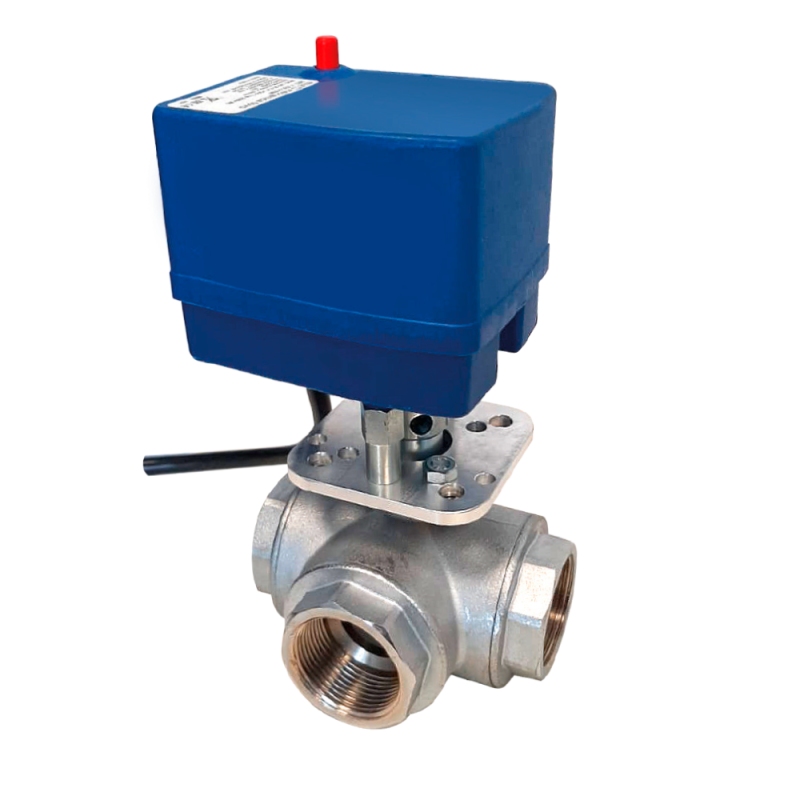

La valvola deviatrice motorizzata MUT VS 3 P-L 32, codice 7.030.02920, è la versione DN 32 della serie VS 3P-L, a sfera con tre vie e sfera a L, con attacchi G 1" 1/4 (ISO 228) e alimentazione a 230 V. Con passaggio da 30 mm e Kvs di 21,2 m³/h, smista il fluido dall'ingresso comune AB alla via A o alla via B, su segnale di un controllo esterno come un termostato. In dotazione il motore V200 con cavo a sei poli e microinterruttore ausiliario.

Schema di collegamento

Il controllo è SPDT bipolare a tre fili. Con tensione su blu (neutro) e nero (fase) la via A si chiude e il flusso va da AB verso B; con tensione su blu (neutro) e marrone (fase) si chiude la via B e il flusso passa in via A. Il conduttore giallo-verde va collegato a terra.

Contatto ausiliario

Sui cavi grigio e rosso è disponibile il contatto del microinterruttore ausiliario, indipendente dal circuito di alimentazione della valvola, utilizzabile per segnalare la posizione della sfera o abilitare altri componenti dell'impianto. Il microinterruttore è montato di serie e non può essere installato in seguito su versioni che non lo prevedono.

Riepilogo delle Specifiche Tecniche

• Codice: 7.030.02920
• Marca: MUT
• Modello: VS 3 P-L 32
• Tipo: valvola deviatrice di zona a sfera, 3 vie, motorizzata
• Sfera: a L
• DN: 32
• Attacchi: G 1" 1/4 (ISO 228)
• Diametro passaggio (d): 30 mm
• Kvs (deviazione a 90°, ΔP 1 bar): 21,2 m³/h
• Motore: V200
• Alimentazione: 230 V
• Comando: SPDT bipolare a tre fili
• Microinterruttore ausiliario: di serie
• Cavo: a sei poli, incluso
• Lunghezza corpo (C): 118 mm
• Quota B: 52 mm
• Quota E: 23,5 mm
• Quota F (C/2): 59 mm
• Altezza attuatore (G): 130 mm
• Ingombro attuatore: 111 x 85 mm
• Spazio libero sopra il motore: 30 mm
