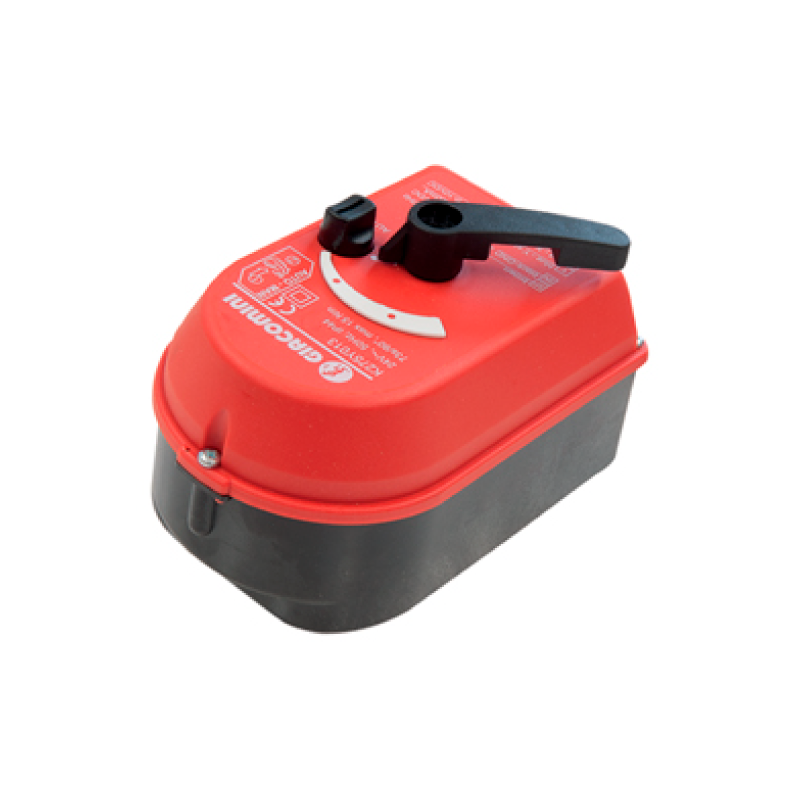

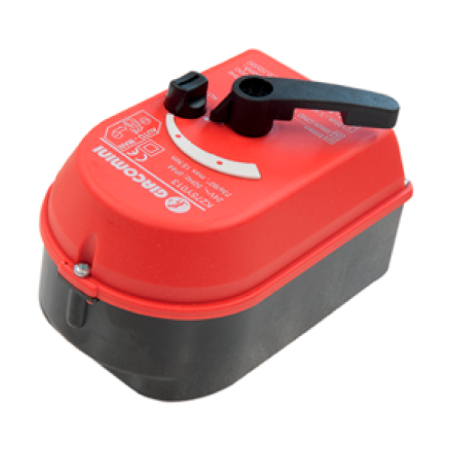

Attuatore per valvole R296, R297, R274N, R274C - 230 V - 50 Hz

Attuatore per controllo valvole miscelatrici R296, R297 e valvole di zona a sei vie R274N, R274C GIACOMINI K275Y011 alimentazione 230 V - 50 Hz

Descrizione

L’attuatore K275Y011 serve per il controllo delle valvole miscelatrici R296 e R297 o le valvole di zona a sei vie R274, R274N in impianti di riscaldamento e/o raffrescamento.

L’attuatore può essere comandato dalla centralina di regolazione KLIMAbus serie KPM30 o KPM31.

Dati tecnici GIACOMINI K275Y011

• Tipo di attuatore: proporzionale 0÷10 V

• Alimentazione: 230 Vac, 50 Hz, +10/-15 %

• Tipo di comando: automatico o manuale

• Coppia: max 15 Nm

• Potenza: 6 VA

• Tempo di rotazione: 73 s / 90°

• Grado di protezione: IP44

• Classe di protezione: II

• Cavo: 4 x 0,5 mm2; lunghezza 1 m

• Temperatura ambiente di funzionamento: 0÷55 °C

• Temperatura fluido: come da specifiche della valvola

• Temperatura di immagazzinamento: -20÷80 °C

• Peso: 480 g (senza valvola)

• Manutenzione: assente

• Segnale di controllo: tensione 0÷10 Vdc, 2÷10 Vdc, 0÷5 Vdc, 5÷10 Vdc corrente 0÷20 mA, 4÷20 mA

Installazione

L’attuatore K274 va montato in posizione orizzontale o verticale con coperchio rivolto verso l’alto. Deve essere installato in luoghi asciutti, protetti e di facile accesso per eventuali successivi interventi di manutenzione.

Non coprire con materiali isolanti.
