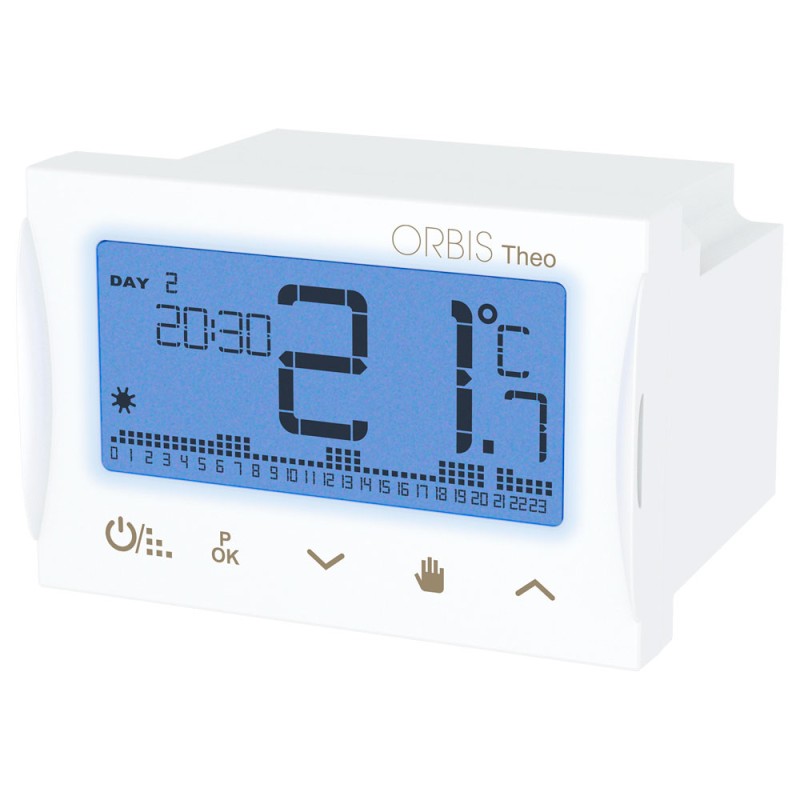

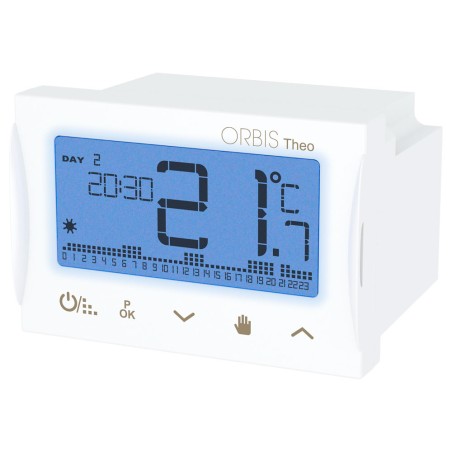

ORBIS OB326500 THEO cronotermostato digitale da incasso - programmazione settimanale

Cronotermostato incasso 65,6 x 44 x 50,5 mm, 7 programmi, alimentazione a batterie - ORBIS OB326500

ORBIS OB326500 THEO è un cronotermostato digitale da incasso per scatola 3 moduli tipo 503, alimentato con 2 batterie alcaline LR03/AAA da 1,5 V, con display retroilluminato, comandi touch sensitive, programmazione settimanale e dimensioni 65,6 x 44 x 50,5 mm. Gestisce impianti di riscaldamento e condizionamento con regolazione ON/OFF o proporzionale, contatto in scambio 5 (3) A - 250 V AC e grado di protezione IP40 se installato correttamente.

Descrizione prodotto

Il cronotermostato ORBIS THEO è un dispositivo digitale da incasso progettato per la gestione programmata della temperatura ambiente negli impianti di riscaldamento e condizionamento. La programmazione settimanale consente di assegnare temperature differenti nei diversi orari della giornata e nei diversi giorni della settimana.

Il dispositivo dispone di 7 programmi indipendenti, uno per ogni giorno della settimana, con tempo minimo programmabile di 30 minuti. La funzione COPY permette di replicare un programma giornaliero in altri giorni, semplificando la configurazione dell'impianto.

Il display retroilluminato visualizza temperatura, ora e stato di funzionamento. I comandi touch sensitive con effetto sonoro regolabile consentono una gestione diretta e intuitiva delle impostazioni, mentre il blocco tastiera protegge da modifiche accidentali.

Caratteristiche tecniche

• Marca: ORBIS
• Codice prodotto: OB326500
• Modello: THEO
• Tipologia: cronotermostato digitale da incasso
• Installazione: incasso su scatola 3 moduli tipo 503
• Montaggio: incasso serie civile
• Colore: bianco/nero
• Alimentazione: 2 batterie alcaline LR03/AAA da 1,5 V
• Tipo alimentazione elettrica: batteria
• Durata batterie: circa 1 anno
• Tipo di contatto: in scambio
• Esecuzione contatto: invertitore NO/NC
• Portata contatti: 5 (3) A - 250 V AC
• Tensione massima contatti: 250 V
• Carico massimo contatto: 5 A
• Collegamento: a 2 fili
• Numero uscite riscaldamento: 1
• Numero uscite raffrescamento: 1
• Programmazione: settimanale
• Numero programmi ammessi: 7, uno per ogni giorno della settimana
• Tempo minimo programmabile: 30 minuti
• Tipo orologio: orologio settimanale digitale
• Tipo di regolazione: ON/OFF o proporzionale
• Differenza regolabile: sì
• Range regolazione temperatura: da +5 °C a +35 °C
• Scala regolazione temperatura: 0,5 °C
• Temperatura antigelo: regolabile da +1 °C a +9 °C, preimpostata a +5 °C
• Range temperatura visualizzata: da 0 °C a +50 °C
• Precisione misura temperatura: ±0,5 °C a 21 °C
• Risoluzione temperatura visualizzata: 0,1 °C
• Correzione temperatura misurata: da -3,5 °C a +3,5 °C, preimpostata a 0 °C
• Campionamento temperatura: ogni 60 secondi
• Campionamento stato relè: ogni 60 secondi
• Sensore temperatura: NTC 10K a 25 °C
• Temperatura di funzionamento: da -10 °C a +45 °C
• Temperatura di trasporto e immagazzinamento: da -10 °C a +60 °C
• Display: sì, retroilluminato
• Comando: touch screen
• Grado di protezione: IP40 se installato correttamente
• Classe di precisione: II secondo EN 60335 se installato correttamente
• Situazione inquinamento ambientale: 2
• Tensione transitoria d'impulso: 2,5 kV
• Sezione massima conduttori morsetti: 1,5 mm²
• Altezza: 44 mm
• Larghezza: 65,6 mm
• Profondità: 50,5 mm
• Barcode: 8426709123956

Programmazione e modalità di funzionamento

• Programmazione settimanale con 7 programmi indipendenti
• Funzione COPY per replicare un programma giornaliero in altri giorni
• Quattro livelli di temperatura impostabili: Comfort, Fuori casa, Risparmio e Antigelo
• Modalità riscaldamento per funzionamento inverno
• Modalità condizionamento per funzionamento estate
• Cambio automatico ora solare-legale selezionabile ON/OFF, preimpostato ON
• Blocco tastiera attivabile e disattivabile con tocco prolungato dei tasti Incrementa e Decrementa

Regolazione ON/OFF e proporzionale

• Regolazione ON/OFF con differenziale selezionabile
• Differenziale ON/OFF regolabile: 0,2 °C, 0,4 °C, 0,6 °C, 0,8 °C, 1,0 °C
• Differenziale preimpostato: 0,2 °C
• Regolazione proporzionale P8: periodo 8 minuti, banda proporzionale 0,8 °C
• Regolazione proporzionale P15: periodo 15 minuti, banda proporzionale 1,5 °C
• Regolazione proporzionale P40: periodo regolabile da 7 a 40 minuti, preimpostato 10 minuti
• Tempo minimo ON P40: regolabile da 1 a 5 minuti, preimpostato 1 minuto
• Banda proporzionale P40: regolabile da 1 °C a 3 °C, preimpostata 1,5 °C
• Regolazione proporzionale disponibile per il solo riscaldamento

Compatibilità placche

• BITICINO: Living International, Axolute, Light e Matix
• VIMAR: Idea, Rondo, Plana, Eikon e Arké
• LEGRAND: Vela, Cross
• GEWISS CHORUS: Art, Chorus Lux
• AVE: Sistema 44
• MASTER

Applicazioni

• Gestione programmata di impianti di riscaldamento
• Controllo ambiente per impianti di condizionamento
• Installazione da incasso su scatola 503 a 3 moduli
• Applicazioni residenziali e professionali con serie civili compatibili
• Controllo ON/OFF o proporzionale per una regolazione più flessibile dell'impianto

Vantaggi principali

• Programmazione settimanale con 7 programmi indipendenti
• Quattro livelli di temperatura per una gestione completa del comfort
• Regolazione ON/OFF o proporzionale selezionabile
• Display retroilluminato per lettura chiara di temperatura, ora e stato
• Comandi touch sensitive con effetto sonoro regolabile
• Funzione COPY per velocizzare la programmazione settimanale
• Blocco tastiera per evitare modifiche involontarie
• Compatibilità con numerose placche delle principali serie civili
• Alimentazione a batterie per installazione senza linea elettrica dedicata
