Bitermostato di sicurezza e regolazione ad immersione K373Y022

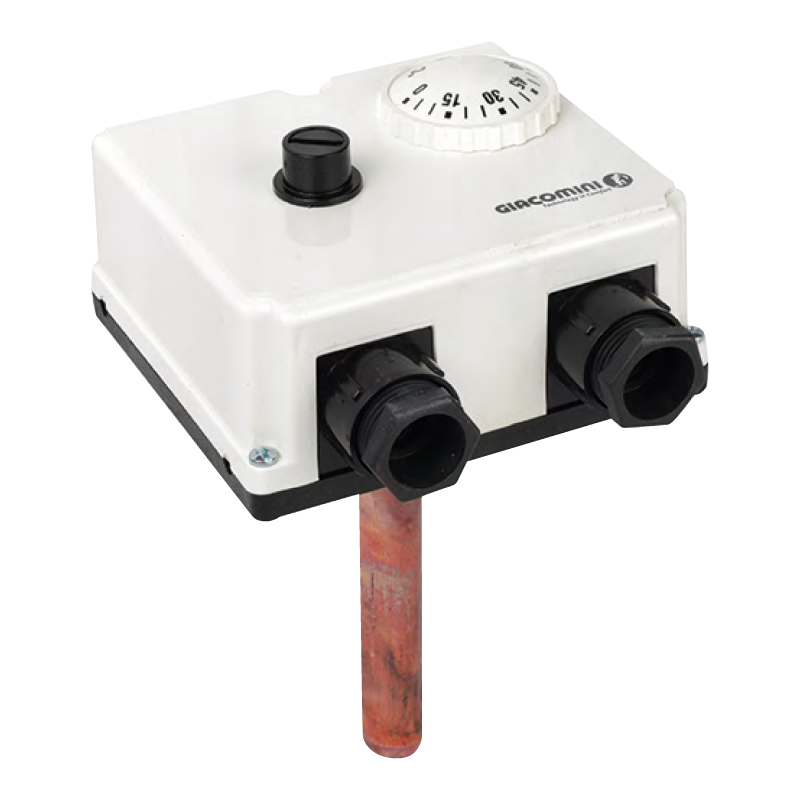

Bitermostato di regolazione e sicurezza ad immersione GIACOMINI K373Y022

ll K373Y022 è un bitermostato per impiego in centrale termica qualificato INAIL.

L’apparecchio è realizzato in esecuzione a immersione ossia con bulbo sensibile da inserire all’interno del pozzetto.

Il bitermostato combina in un unico apparecchio le funzioni di termostato di regolazione e di termostato di sicurezza a riarmo manuale.

Funzione di regolazione - Il dispositivo prevede una funzione di regolazione di tipo automatico: quando viene raggiunta la temperatura dell’acqua impostata sulla manopola graduata presente sul frontale (regolabile nel campo 0÷90 °C), si interrompe l’apporto di calore dal generatore.

Tale apporto si ripristina automaticamente soltanto quando la temperatura dell’acqua è scesa al di sotto del valore impostato.

Funzione di sicurezza - Il dispositivo prevede una funzione di blocco di tipo automatico: quando viene raggiunta la temperatura di taratura del limitatore (preimpostata in fabbrica al valore di 100 °C), si interrompe l’apporto di calore dal generatore.

Tale apporto si ripristina soltanto quando la temperatura dell’acqua è scesa al di sotto del valore di taratura impostato.

Il riarmo può essere effettuato esclusivamente in modo manuale (eventualmente per mezzo di un utensile)

Dati tecnici

• Tolleranza ±5 K (regolatore); -6 K (limitatore)

• Differenziale: 4 ±1 K (regolatore); 15 ±8 K (limitatore)

• Taratura di fabbrica limitatore 100 °C (+0/-6 °C)

• Gradiente termico: < 1 K/min

• Costante di tempo: < 1 min

• Temperatura massima testa: 80 °C

• Temperatura massima bulbo: 125 °C

• Lunghezza bulbo: 97 mm

• Pozzetto (incluso): 1/2”NPT-M; lunghezza 100 mm

• Pressione massima di esercizio: 10 bar

• Regolazione temperatura tramite manopola: 0÷90 °C

• Pulsante per riarmo manuale

• Contatti di uscita in interruzione o commutazione

• Portata contatti regolatore: 10 (2,5) A/250 V (contatto 1) 6 (2,5) A/250 V (contatto 2)

• Portata contatti limitatore: 10 (2,5) A/250 V (contatto 2)

• 2 passacavi: M20 x 1,5 mm

• Grado di protezione: IP40

• Classe di isolamento: I

• Temperatura di stoccaggio: -15÷55 °C
