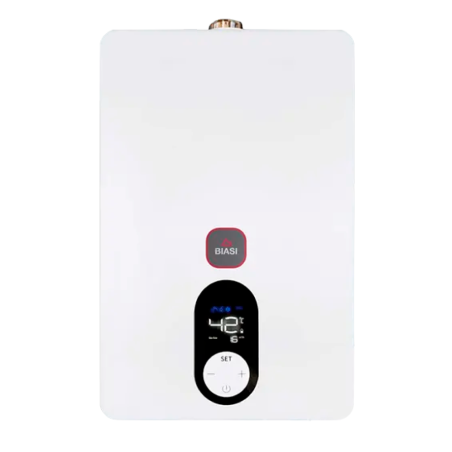

Apparecchio a camera stagna classe A per metano - Biasi 10114.0012.0
Il modello Laser Top 14 S è uno scaldabagno istantaneo a gas di tipo C 12 - C 32 a camera stagna, destinato alla produzione di acqua calda sanitaria. Il dispositivo garantisce una portata sanitaria massima di 14,0 L/min con un salto termico (ΔT) di 25K, sviluppando una portata termica nominale di 28,0 kW. L'apparecchio è configurato per il funzionamento a gas metano (2H-G20-20mbar) e si posiziona nella classe di efficienza energetica A, supportando un profilo di carico XL.
Bruciatore, scambiatore ed emissioni
L'unità integra uno scambiatore termico abbinato a un bruciatore progettato per ottimizzare il rendimento energetico del sistema, che raggiunge l'81,8%. Il processo di combustione è calibrato per mantenere le emissioni in classe NOx 6, registrando un valore specifico di 31 mg/kWh, a fronte di un livello di potenza sonora interna di 63 dB. L'evacuazione dei gas combusti è gestibile tramite tubazioni coassiali o sdoppiate con diametri Ø60/100 oppure Ø80/80, per una lunghezza massima supportata di 6 metri.
Elettronica di controllo e connessioni
Il sistema utilizza un metodo di accensione automatica a impulso, controllata in maniera diretta dall'apertura del flusso dell'acqua. Il circuito idraulico richiede una pressione minima di 0,2 bar per l'attivazione e supporta una pressione massima di esercizio pari a 10 bar. L'elettronica di bordo è alimentata a 230 V (50 Hz) ed è certificata con grado di protezione IPX4. Gli allacciamenti alla rete, comprensivi di ingresso gas, entrata acqua fredda e uscita acqua calda, sono strutturati con raccordi standard G 1/2.
Riepilogo delle Specifiche Tecniche
- Modello: Laser Top 14 S
- Tipologia apparecchio: C 12 - C 32 (camera stagna)
- Portata sanitaria massima (ΔT 25K): 14,0 L/min
- Portata termica nominale (Hi): 28,0 kW
- Alimentazione gas: Metano (G20 a 20mbar)
- Rendimento energetico riscaldamento acqua: 81,8%
- Classe di efficienza energetica: A
- Profilo di carico: XL
- Classe NOx: 6 (31 mg/kWh)
- Pressione dell'acqua (min / max): 0,2 bar / 10 bar
- Raccordi (Gas / Acqua fredda / Acqua calda): G 1/2
- Diametro scarico fumi: Ø60/100 - Ø80/80 (Lunghezza Max. 6 mt)
- Grado di protezione elettrica: IPX4
- Livello di potenza sonora interna: 63 dB
