Supercompact Plus Defangatore Magnetico VS 3/4" - MUT 7.030.02669

DF SC Plus VS con valvola a sfera e non ritorno, per pompe di calore - MUT 7.030.02669

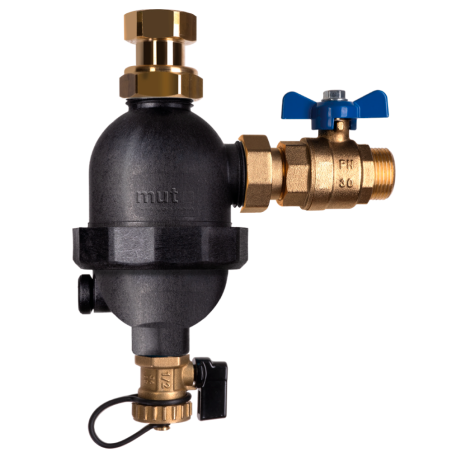

Il defangatore magnetico Supercompact Plus MUT 7.030.02669, serie DF SC Plus in versione VS, è fornito di serie con valvola di intercettazione a sfera sull'ingresso e valvola di non ritorno sull'uscita, per l'installazione diretta su impianti ibridi, pompe di calore e chiller.

L'attacco di ingresso, sulla valvola a sfera, è G 3/4" maschio; l'uscita è G 3/4" femmina (ISO 228-1). Il corpo è in tecnopolimero composito PA66G30 di colore nero e il rubinetto di scarico è in ottone CW617N con portagomma. Lavora con acqua e acqua glicolata fino al 30% di glicole, pressione massima di 3 bar e temperatura da 0 a 90 °C.

Valvola di intercettazione in due parti

La valvola a sfera del DF SC Plus VS è composta da due elementi: se l'intercettazione non serve o lo spazio non basta, si può montare solo la parte di raccordo G 1" F - G 3/4" M. I raccordi sono in ottone CW617N secondo EN 12165.

Filtrazione ciclonica e separazione magnetica

Un filtro a effetto ciclone a 6 stadi in acciaio inox AISI 304 e POM, montato trasversalmente al flusso, rallenta le impurità e ne favorisce la sedimentazione. La cartuccia magnetica estraibile, con due magneti in samario-cobalto da 1 T ciascuno (2 x 10.000 gauss), trattiene le particelle ferrose. Tenute in EPDM e Viton; tutti i componenti rientrano nella Positive list 4MS.

Installazione, portata e manutenzione

Il defangatore si installa sulla tubazione di ritorno alla pompa di calore o al chiller, con corpo verticale e scarico verso il basso. Con Kvs di 5,9 m³/h, la portata massima raccomandata è di 1,3 m³/h (21,67 l/min), per una velocità agli attacchi di circa 1,2 m/s. Lo spurgo dei fanghi si esegue a impianto in funzione: si estrae la cartuccia portamagneti, si apre e si richiude il rubinetto di scarico, mantenendo la pressione dell'impianto. Per la pulizia completa si svita la ghiera del coperchio inferiore e si sfila il filtro ciclonico.

Riepilogo delle Specifiche Tecniche

• Codice: 7.030.02669
• Marca: MUT
• Serie: Supercompact Plus DF SC Plus, versione VS
• Tipo: defangatore magnetico con filtro ciclonico
• Applicazioni: impianti ibridi, pompe di calore, chiller
• Attacco ingresso: G 3/4" M (ISO 228-1), su valvola a sfera
• Attacco uscita: G 3/4" F (ISO 228-1)
• Dotazione di serie: valvola di intercettazione a sfera, valvola di non ritorno, rubinetto di scarico con portagomma
• Raccordi e rubinetto di scarico: ottone CW617N
• Corpo e ghiera: PA66G30, colore nero
• Filtro interno: ciclonico a 6 stadi, acciaio inox AISI 304 / POM
• Cartuccia magnetica: estraibile, samario-cobalto, 2 x 1 T (2 x 10.000 gauss)
• Tenute: EPDM / Viton
• Fluido: acqua, acqua con glicole max 30%
• Pressione massima di esercizio: 3 bar
• Temperatura di esercizio: 0 - 90 °C
• Kvs: 5,9 m³/h
• Portata massima raccomandata: 1,3 m³/h (21,67 l/min)
• Interasse verticale attacchi: 77 mm
• Altezza totale: 220 mm (199 mm escluso portagomma)
• Ingombro orizzontale: 41 + 144 mm dall'asse del corpo
• Peso: 0,62 kg
