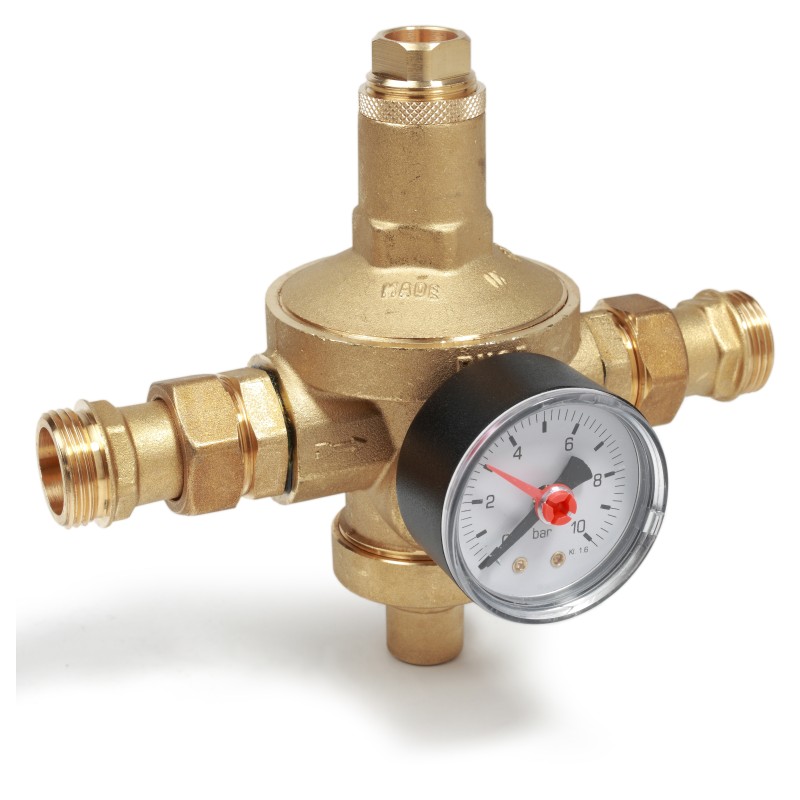

Riduttore di pressione a membrana 1" PN25

R153MK Riduttore di pressione a membrana ø 1", PN25 GIACOMINI R153MY105

Descrizione

Il riduttore di pressione a membrana R153MK è una valvola automatica che riduce e stabilizza la pressione di un fluido all’interno di una condotta di

distribuzione in base al valore preimpostato.

L’impiego di tale dispositivo idraulico si rende necessario se la pressione massima possibile in qualunque punto del sistema di approvvigionamento

di acqua può raggiungere o eccedere la relativa pressione di esercizio massima ammissibile, o se sono collegabili alla condotta apparecchiature e

attrezzature che possono essere azionate esclusivamente ad una pressione minore. L’ottone “CR” resistente alla dezincificazione, con cui sono realizzati i riduttori R153MK, riduce al minimo i danni da corrosione negli impianti, anche se l’acqua di approvvigionamento locale dovesse causare tale fenomeno (idoneo anche nella condizione descritta dalla EN 806-2 A.1).

L’elevata resistenza meccanica sia dell’involucro che dei suoi componenti interni (sede riportata in acciaio Inox) lo rende particolarmente idoneo ad

essere utilizzato in sistemi di approvvigionamento idrico all’esterno di edifici (EN 805) nei quali la pressione dell’acqua nella rete principale può raggiungere i 25 bar. Inoltre, la sede compensata annulla l’influenza che la variazione di pressione a monte esercita sulla pressione a valle. La membrana elastica in gomma EPDM rinforzata con telatura in poliammide ad alta resistenza meccanica e l’impiego di o-ring in gomma EPDM perossidica, permettono di regolare il valore di pressione in modo preciso e duraturo.

La finitura interna del corpo e l’assenza di parti scorrevoli garantiscono elevate portate anche a fronte di piccoli prelievi d’acqua.

Il riduttore a membrana PN25 trova applicazione su impianti di condizionamento, impianti sanitari per l’approvvigionamento di acqua, impianti di irrigazione, di distribuzione aria compressa (no oli nebulizzati), impianti sanitari per l’approvvigionamento di acqua all’interno di edifici secondo la norma EN 806-2 e su tubi per servizi antincendio (secondo le normative vigenti). Per il trasporto di fluidi alimentari e acqua potabile, soddisfano le specifiche prescrizioni del Ministero della Sanità.

Dati tecnici

Riduttore di pressione a membrana a sede compensata in acciaio inox conforme alla norma EN 1567.

Attacchi filettati maschio con bocchettone.

Completo di manometro, scala 0÷10 bar.

Corpo in ottone “CR”.

Membrana in EPDM rinforzato con poliammide.

Guarnizioni in EPDM e NBR.

Fluidi di impiego: acqua, soluzioni glicolate (max. 50 % di

glicole) ed aria compressa.

Temperatura massima di esercizio 80 °C.

Pressione massima a monte 25 bar.

Campo di taratura pressione a valle da 1,5 a 7 bar.

Materiali

• Corpo: ottone DZR CW602N (UNI EN 12165)

• Attacchi bocchettonati: ottone CW617N (UNI EN 12165)

• Membrana: EPDM con rinforzo in poliammide

• Guarnizioni: EPDM perossidico (o-ring tenute dinamiche), NBR (guarnizione

sede e o-ring tenute statiche)

• Sede riportata: acciaio Inox EN 10088 - 1.4305 (AISI 303)

• Molla: acciaio EN10270-1 SM zincata
