Giacomini R179EX025 Adattatore per tubi multistrato 17 x 2 - raccordo 3/4" Eurocono

Adattatore Giacomini R179EX025 per tubazioni plastica e multistrato

Il Giacomini R179EX025 è un adattatore per tubi in plastica o multistrato con attacco 3/4" Eurocono e compatibilità per tubazioni 17 x 2 mm. Realizzato in ottone con calotta cromata, è progettato per applicazioni in impianti idraulici e sistemi di distribuzione termoidraulica, garantendo una connessione affidabile e resistente. Il sistema di tenuta con O-Ring e bicono assicura elevate prestazioni anche in condizioni di esercizio variabili.

Caratteristiche tecniche

• Marca: Giacomini
• Codice prodotto: R179EX025
• Tipologia: adattatore per tubi plastici e multistrato
• Connessione: G 3/4" Eurocono
• Diametro tubo: 17 x 2 mm
• Fluido di impiego: acqua, soluzioni glicolate (max 50% glicole)
• Campo temperatura: 5 - 110 °C
• Pressione massima di esercizio: 10 bar
• Normativa: conforme EN 1254-3
• Tenuta: O-Ring nero conforme EN 681-1

Materiali costruttivi

• Calotta: ottone cromato
• Bicono: ottone
• Portagomma: ottone
• Anellino di separazione: materiale plastico
• O-Ring: EPDM

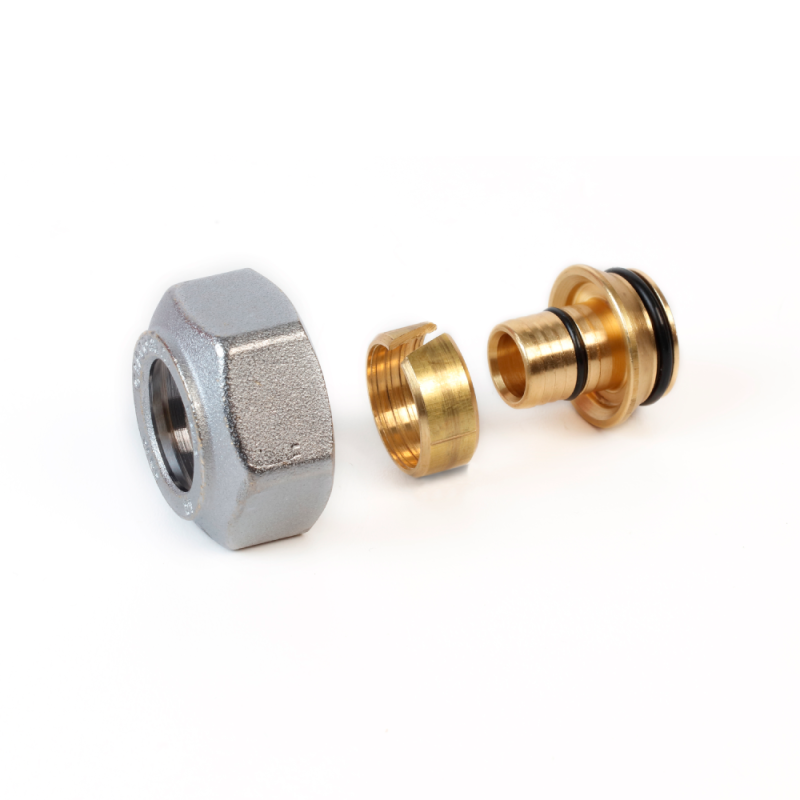

Componenti

• Calotta di serraggio
• Bicono di tenuta meccanica
• O-Ring interno
• Anellino di separazione per tubi multistrato
• Adattatore con portagomma
• O-Ring esterno di tenuta

Funzione

L’adattatore consente il collegamento tra tubazioni in plastica o multistrato e collettori o valvole con filettatura Eurocono. Il sistema di compressione con bicono e doppio O-Ring garantisce una tenuta idraulica sicura, riducendo il rischio di perdite e assicurando affidabilità nel tempo.

Installazione

• Taglio perpendicolare del tubo per evitare deformazioni
• Sbavatura e calibrazione del tubo (per multistrato)
• Lubrificazione delle guarnizioni
• Inserimento calotta, bicono e anellino di separazione
• Inserimento del portagomma fino a battuta
• Serraggio della calotta sul raccordo

L’utilizzo dell’anellino di separazione è fondamentale per prevenire fenomeni di elettrocorrosione nelle tubazioni multistrato, migliorando la durata della connessione.

Applicazioni

• Impianti idraulici
• Impianti di riscaldamento e raffrescamento
• Collettori di distribuzione
• Sistemi con tubazioni multistrato o plastiche

Note tecniche

Il modello R179EX025 appartiene alla serie R179E con attacchi G 3/4" Eurocono e calotta cromata, progettata per garantire standard elevati di compatibilità e sicurezza nelle installazioni.

Vantaggi

• Connessione affidabile e sicura
• Doppio sistema di tenuta
• Materiali resistenti e durevoli
• Compatibilità con tubazioni standard
• Installazione semplice e veloce
