Giacomini R179MX025 Adattatore per tubi multistrato 18 x (18 x 2) - raccordo idraulico

Adattatore Giacomini R179MX025 per tubi plastici e multistrato

L’adattatore Giacomini R179MX025 con dimensione 18 x (18 x 2) è un raccordo a compressione progettato per il collegamento affidabile di tubazioni in plastica o multistrato in impianti idraulici e termoidraulici.

Specifiche tecniche

• Marca: Giacomini
• Codice: R179MX025
• Dimensione: 18 x (18 x 2)
• Tipologia: adattatore per tubi in plastica o multistrato
• Campo di temperatura: 5 ÷ 110 °C
• Pressione massima di esercizio: 10 bar
• Fluido di impiego: acqua, soluzioni glicolate con concentrazione massima del 50%

Materiali e costruzione

• Calotta, bicono e portagomma in ottone
• Anellino di separazione in materiale plastico
• O-Ring nero di tenuta idraulica in EPDM conforme EN 681-1

La costruzione del raccordo è studiata per assicurare elevata resistenza meccanica, affidabilità di esercizio e tenuta idraulica stabile anche in condizioni di lavoro impegnative. Nei collegamenti con tubazioni multistrato, l’anellino di separazione contribuisce a prevenire fenomeni elettrocorrosivi tra lo strato metallico del tubo e il corpo dell’adattatore :contentReference[oaicite:0]{index=0}.

Normative di riferimento

• Conforme alla norma EN 1254-3
• O-Ring conforme alla norma EN 681-1

Applicazioni

• Impianti idraulici civili e industriali
• Sistemi di distribuzione dell’acqua
• Impianti termoidraulici
• Collegamenti su collettori di distribuzione e regolazione
• Installazioni con tubazioni plastiche e multistrato

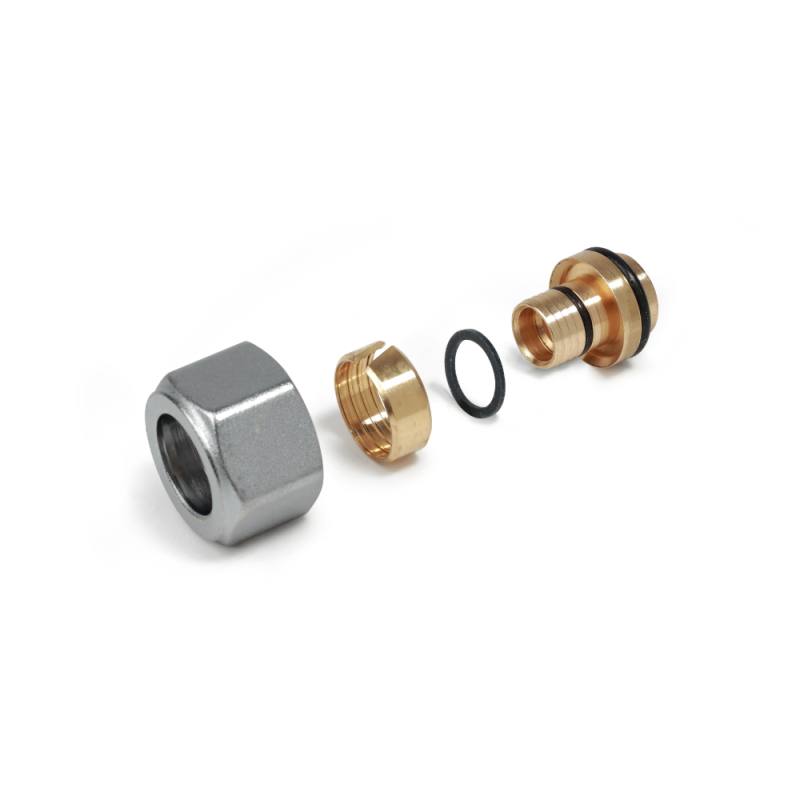

Componenti del raccordo

• Calotta di serraggio
• Bicono di tenuta meccanica
• O-Ring interno
• Anellino di separazione per tubi multistrato
• Adattatore con portagomma
• O-Ring esterno

Installazione

• Tagliare il tubo perpendicolarmente al proprio asse per limitare l’ovalizzazione
• Sbavare correttamente l’imbocco del tubo prima del montaggio
• Calibrare il tubo in caso di utilizzo con tubazioni multistrato
• Lubrificare gli elementi di tenuta e la superficie interna del tubo a contatto con l’O-Ring
• Inserire in sequenza calotta, bicono e anellino di separazione ove previsto
• Inserire il portagomma nel tubo fino a battuta
• Serrare la calotta senza eccedere la coppia di serraggio per non compromettere la tenuta meccanica e idraulica

Descrizione tecnica

L’adattatore Giacomini R179MX025 è una soluzione tecnica per connessioni a compressione su tubazioni da 18 x (18 x 2), sviluppata per impianti idraulici che richiedono sicurezza di tenuta, compatibilità con fluidi a base acqua e miscele glicolate, resistenza fino a 10 bar e funzionamento con temperatura compresa tra 5 °C e 110 °C. La struttura in ottone, combinata con O-Ring in EPDM e anellino di separazione, consente un’installazione affidabile e duratura anche in applicazioni professionali continuative.
