Giacomini R179MX026 Adattatore per tubi multistrato 18 x (20 x 2) - raccordo idraulico

Adattatore Giacomini R179MX026 per tubi plastici e multistrato

L’adattatore Giacomini R179MX026 con dimensione 18 x (20 x 2) è un raccordo a compressione progettato per il collegamento sicuro e stabile di tubazioni in plastica o multistrato in impianti idraulici e termoidraulici.

Specifiche tecniche

• Marca: Giacomini
• Codice: R179MX026
• Dimensione: 18 x (20 x 2)
• Tipologia: adattatore per tubi in plastica o multistrato
• Campo di temperatura: 5 ÷ 110 °C
• Pressione massima di esercizio: 10 bar
• Fluido di impiego: acqua, soluzioni glicolate con concentrazione massima del 50%

Materiali e costruzione

• Calotta, bicono e portagomma in ottone
• Anellino di separazione in materiale plastico
• O-Ring nero di tenuta idraulica in EPDM conforme EN 681-1

I materiali impiegati garantiscono robustezza, affidabilità nel tempo e stabilità della connessione. La presenza dell’anellino di separazione nei collegamenti con tubazioni multistrato riduce il rischio di fenomeni elettrocorrosivi e contribuisce alla durabilità della giunzione :contentReference[oaicite:1]{index=1}.

Normative di riferimento

• Conforme alla norma EN 1254-3
• O-Ring conforme alla norma EN 681-1

Applicazioni

• Impianti idraulici civili e industriali
• Distribuzione dell’acqua in ambito residenziale e tecnico
• Impianti termoidraulici con tubazioni plastiche o multistrato
• Connessioni su collettori di distribuzione e regolazione

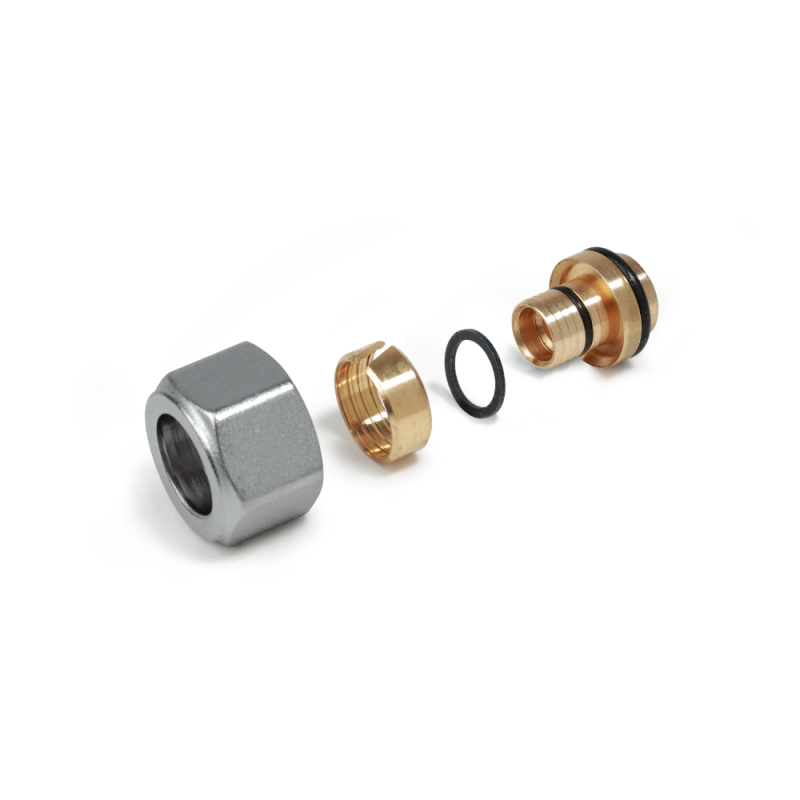

Componenti del raccordo

• Calotta di serraggio
• Bicono di tenuta meccanica
• O-Ring interno
• Anellino di separazione per applicazioni su multistrato
• Adattatore con portagomma
• O-Ring esterno

Installazione

• Eseguire un taglio netto e perpendicolare del tubo
• Sbavare l’estremità del tubo prima dell’assemblaggio
• Calibrare il tubo se si tratta di tubazione multistrato
• Lubrificare correttamente O-Ring e superfici di contatto
• Posizionare calotta, bicono e anellino di separazione nella corretta sequenza
• Inserire il portagomma dell’adattatore fino a battuta
• Serrare la calotta in modo controllato evitando serraggi eccessivi

Descrizione tecnica

L’adattatore Giacomini R179MX026 per tubazioni da 18 x (20 x 2) è progettato per offrire elevate prestazioni di tenuta e affidabilità negli impianti idraulici professionali. Idoneo per acqua e soluzioni glicolate fino al 50%, opera con pressione massima di 10 bar e in un intervallo di temperatura da 5 °C a 110 °C. La configurazione in ottone con tenute in EPDM e separazione dielettrica per multistrato lo rende una scelta tecnica adatta a installazioni sicure, durevoli e conformi ai requisiti normativi.
