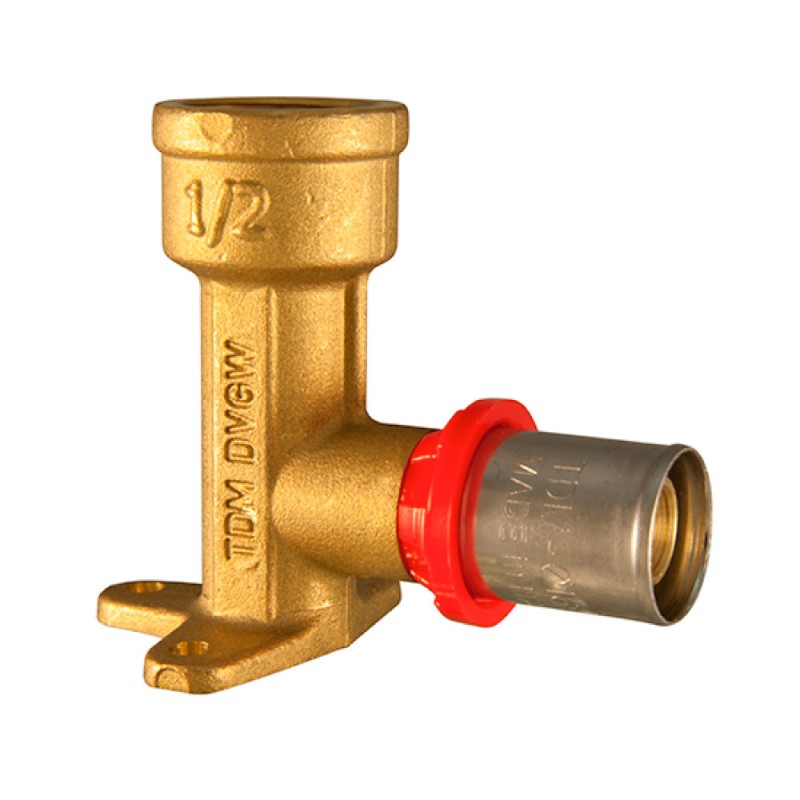

TDM BRASS 16901216 Raccordo gomito femmina a staffa prolungato 1/2" x 16 x 2,0

Gomito a staffa prolungato 16 x 2,0 mm con filetto femmina 1/2" - raccordo per tubo multistrato - TDM BRASS 16901216

Il raccordo gomito femmina a staffa prolungato TDM BRASS 16901216 è progettato per il collegamento di tubazioni multistrato 16 x 2,0 mm a componenti filettati femmina Rp 1/2". Realizzato in ottone CW617N EN 12165, è dotato di sistema di tenuta con O-Ring in EPDM Perox, anello isolante in Nylon 6 e bussola in acciaio inox AISI 304. Le dimensioni del corpo prevedono una lunghezza totale di 48,5 mm, altezza totale di 58,5 mm e interasse di fissaggio studiato per installazioni stabili e sicure a parete.

Caratteristiche tecniche

• Marca: TDM BRASS
• Codice prodotto: 16901216
• Tipologia: raccordo gomito femmina a staffa prolungato
• Misura raccordo: 1/2" x 16 (2,0 mm)
• Connessione filettata: Rp 1/2"
• Tubo compatibile: multistrato 16 x 2,0 mm
• Materiale corpo: ottone CW617N EN 12165
• Anello isolante: Nylon 6 rosso
• Bussola: acciaio inox AISI 304 EN 10088-2
• Guarnizione: O-Ring EPDM Perox
• Finitura: giallo sabbiato
• Lunghezza L: 48,5 mm
• Quota L1: 41 mm
• Quota L2: 71 mm
• Altezza totale L3: 58,5 mm
• Larghezza staffa: 35 mm

Raccordo a parete per impianti idraulici e sanitari 16 x 2 mm - TDM BRASS 16901216

Questo gomito a staffa prolungato rappresenta una soluzione professionale per la realizzazione di punti acqua a parete in impianti idrosanitari e di riscaldamento. La struttura rinforzata con staffa integrata consente un fissaggio stabile alle superfici murarie, facilitando il collegamento di rubinetteria, valvole e terminali filettati.

La configurazione a 90° permette una gestione ordinata delle tubazioni, riducendo gli ingombri e garantendo un'installazione precisa anche in spazi tecnici ridotti.

Vantaggi del raccordo a staffa prolungato

• Installazione sicura grazie alla staffa integrata
• Collegamento affidabile tra tubo multistrato e componenti filettati
• Elevata resistenza meccanica e alla corrosione
• Tenuta idraulica garantita da O-Ring EPDM Perox
• Bussola in acciaio inox per maggiore durata nel tempo
• Ideale per impianti civili e professionali

Materiali ad alte prestazioni

Il corpo del raccordo è realizzato in ottone CW617N conforme alla normativa EN 12165, materiale ampiamente utilizzato nel settore idrotermosanitario per la sua robustezza e affidabilità. L'anello isolante in Nylon 6 contribuisce alla stabilità dell'assemblaggio, mentre la bussola in acciaio inox AISI 304 migliora la resistenza all'usura e alle sollecitazioni meccaniche.

Prestazioni operative

• Pressione massima di esercizio: 10 bar
• Temperatura minima di esercizio: -20°C
• Temperatura massima di esercizio: 120°C
• Filettatura conforme ISO 7-1

Conformità normative

• DM 37 del 06/04/2004
• UNI EN 10954-2
• UNI EN 1254-3
• UNI EN 10226-1 (ISO 7-1)
• UNI EN 681-1

Applicazioni

Il TDM BRASS 16901216 è indicato per impianti idrosanitari, impianti di distribuzione acqua, reti di riscaldamento e installazioni con tubazioni multistrato 16 x 2 mm. Grazie alla staffa di fissaggio integrata e alla connessione femmina Rp 1/2", costituisce una soluzione affidabile per la predisposizione di punti terminali a parete destinati a rubinetti, miscelatori, cassette e altri componenti idraulici.
