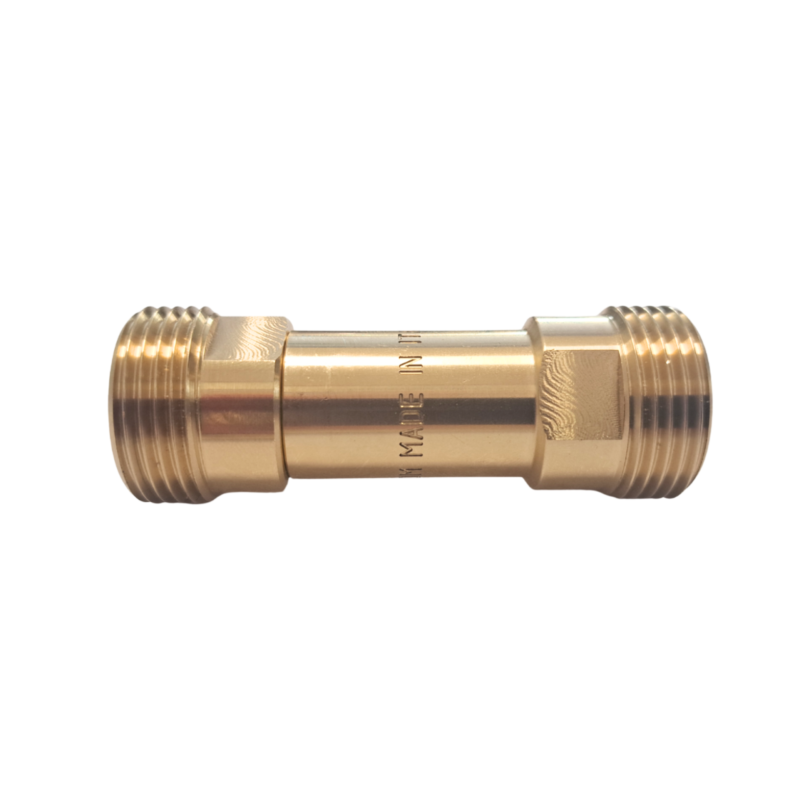

TDM BRASS 442E34 Giunto telescopico di riparazione MULTI-FIX 3/4" Eurocono

Giunto di riparazione telescopico 3/4" x 3/4" Eurocono MULTI-FIX - raccordo estensibile per tubazioni - TDM BRASS 442E34

Il giunto telescopico di riparazione TDM BRASS 442E34 MULTI-FIX è un raccordo estensibile progettato per interventi di manutenzione e ripristino su impianti idraulici e di riscaldamento. Dotato di connessioni Eurocono 3/4" x 3/4", corpo in ottone CW617N e tenuta mediante O-Ring in EPDM Perox, consente la riparazione di tratti danneggiati senza la necessità di sostituire lunghe sezioni di tubo. La lunghezza varia da circa 72 mm in posizione chiusa fino a 100 mm in estensione completa.

Caratteristiche tecniche

• Marca: TDM BRASS
• Codice prodotto: 442E34
• Serie: MULTI-FIX
• Tipologia: giunto telescopico di riparazione
• Connessioni: 3/4" x 3/4" Eurocono
• Filettatura: ISO 228
• Diametro interno: 18,1 mm
• Lunghezza chiusa: 72 mm
• Lunghezza estesa: 100 mm
• Corpo principale: ottone CW617N EN 12164
• Elemento di tenuta: O-Ring EPDM Perox
• Finitura: ottone giallo tornito
• Chiave di serraggio: CH 21

Soluzione professionale per riparazioni rapide su impianti multistrato

Il sistema MULTI-FIX è stato sviluppato per consentire interventi rapidi in presenza di perdite o danneggiamenti localizzati. Grazie al corpo telescopico, il raccordo può essere inserito tra due estremità di tubo e successivamente esteso fino al completo accoppiamento, riducendo tempi e complessità dell'intervento.

Questa soluzione è particolarmente indicata per impianti realizzati con tubazioni multistrato, dove lo spazio disponibile rende spesso difficoltosa la sostituzione di sezioni complete di tubo.

Vantaggi del sistema telescopico MULTI-FIX

• Riparazione veloce senza sostituzione dell'intera linea
• Corpo estensibile per facilitare il montaggio
• Elevata affidabilità delle tenute grazie agli O-Ring EPDM
• Compatibilità con connessioni Eurocono 3/4"
• Installazione semplice anche in spazi ridotti
• Ideale per manutenzioni ordinarie e straordinarie

Compatibilità con adattatori e sistemi multistrato

Il raccordo TDM BRASS 442E34 è progettato per lavorare con connessioni Eurocono e può essere utilizzato con adattatori per tubo multistrato a sede conica o piana. La configurazione costruttiva lo rende una soluzione versatile per impianti di riscaldamento, distribuzione acqua e circuiti tecnologici.

• Compatibile con adattatore per tubo multistrato codice 1125E
• Compatibile con adattatore sede conica codice 1625E
• Compatibile con adattatore sede piana codice 1026
• Compatibile con inserto per cambio sede conica-piana codice 1128IM

Installazione del giunto telescopico

Per la riparazione della tubazione è sufficiente rimuovere il tratto danneggiato, predisporre le estremità del tubo e installare gli adattatori compatibili. Il raccordo viene quindi posizionato tra le due estremità e successivamente esteso fino al completo inserimento. Il serraggio finale garantisce una connessione sicura e stabile nel tempo.

La lunghezza di taglio consigliata per l'intervento è compresa tra 96 mm e 98 mm, consentendo al sistema telescopico di lavorare correttamente durante la fase di montaggio.

Conformità normative

• DM 37 del 06/04/2004
• UNI EN 10954-2
• UNI EN 1254-4
• UNI EN 681-1

Applicazioni

Il giunto telescopico di riparazione TDM BRASS 442E34 MULTI-FIX è indicato per impianti idraulici, impianti di riscaldamento, circuiti con tubazioni multistrato e interventi di manutenzione professionale dove è necessario ripristinare rapidamente la continuità della linea mantenendo elevati standard di affidabilità e tenuta.
